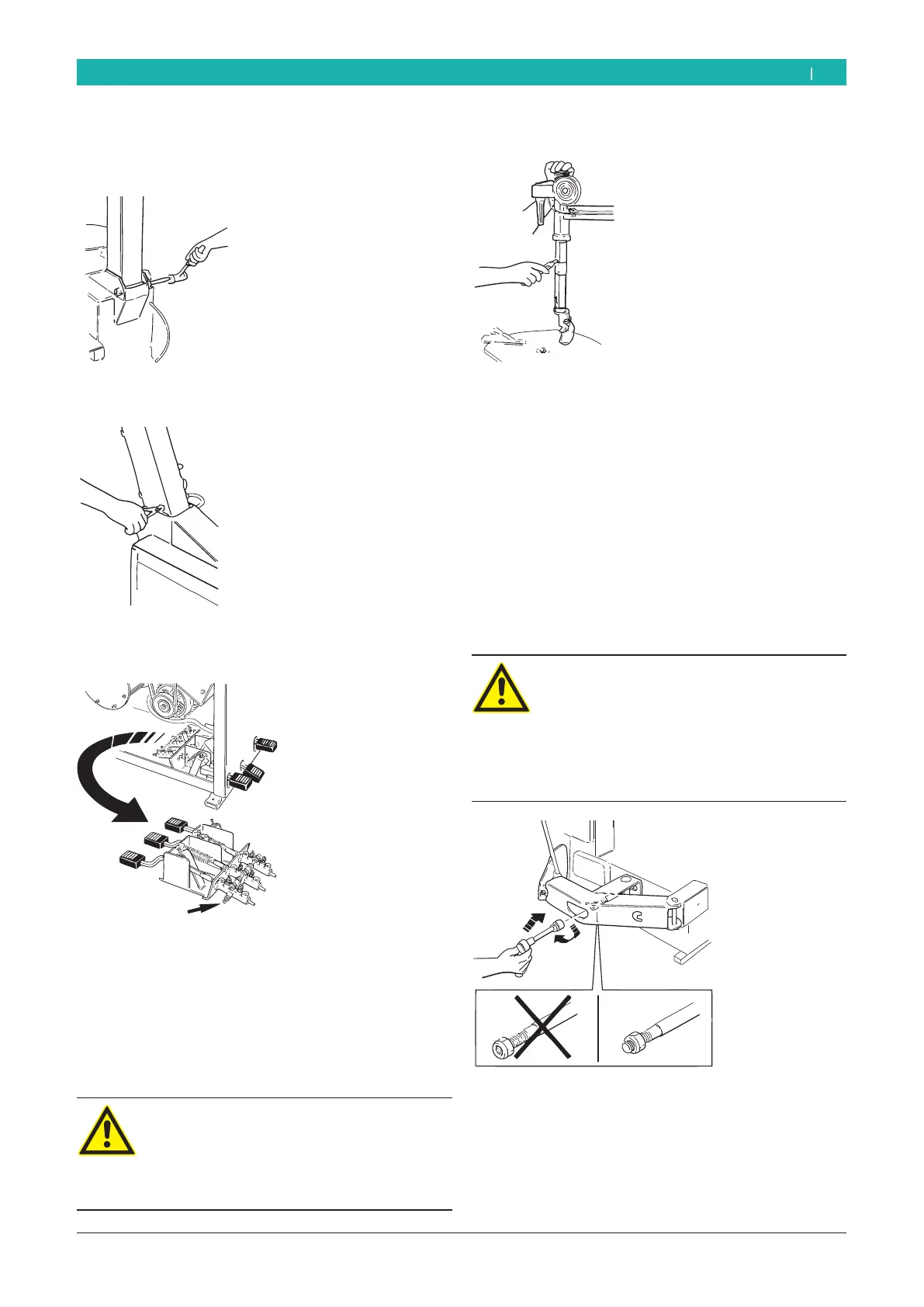

Första driftstart | MS 63 | 95 sv
3. Fastsätt pålen i vagnskorgen genom att införa naven
med en hammare och att skruva fast navståndpunkt-
skruven.
652012-07_Mi
4. Sätt på plats naven genom att träda på stång- och
draglinehålen, sätt tillbaka den elastiska ytterrigen.
652012-08_Mi
5. Koppla tillförelseröret för pneumatisk blockering på
pedalkopplingen.
652012-10_Mi
1
4.2.4 Lodrätta stångens positionering
1. Lägg en hand på kåpen (den befinner sig på stån-
gens top) och tryck neråt; med andra handen skruva
loss rundjärnet mellan armen och monteringsverk-
tyget; släpp långsamt handen som tryckte stångens
kåp.
Fara!
Fjädern kan våldsamt avlägsna stången från
sin plats och bli en allvarlig fara för maskin-
kötaren.
¶ Utför denna handling med försiktighet.
2. Lossa tejpen med hjälp av en cutter.
652012-09_Mi
4.2.5 Montering av brytarcylindern
1. Lossa elastika yttreringen och dra ut gångjärnnaven
från brytararmens plats.
2. Inför brytararmen genom att centrera fognaven.
3. Inför gångjärnaven och återställ den elastika ytterrin-
gen.
4. Positionera återkomstfjädern på avpassad flik och
skruva fast den självblockernademuttern i brytarcy-
lindernsstång.
Fara!
En felaktig montering av brytarcylindern är
till men för maskinensfunktionsättet och
utgör en alvarlig fara för maskinkötaren.
¶ Under maskinens installering försäkra dig
att muttern är ordentligt fastskruvad i
brytarcylinderns stång (minst 10 mm).
652012-11_Mi
