1 695 106 288 2013-10-30| Beissbarth GmbH
114 | MS 63 | Eerste inbedrijfstellingnl
4.4 Elektrische aansluiting
1. Controleer dat de netspanning en de spanning aan-
gegeven op het kenplaatje overeenkomen.
2. Laat door een gekwalificeerde elektricien een natio-
nale stekker monteren die specifiek bedoeld is voor
driefasenwisselstroom (zie het elektrische verbin-
dingsschema in het schakelbord).
i De voorbereiding van een netwerkbeveiliging van de
aansluiting komt ten laste van de klant.
3. Bescherm de MS 63 in overeenstemming met de spe-
cifieke nationale normen.

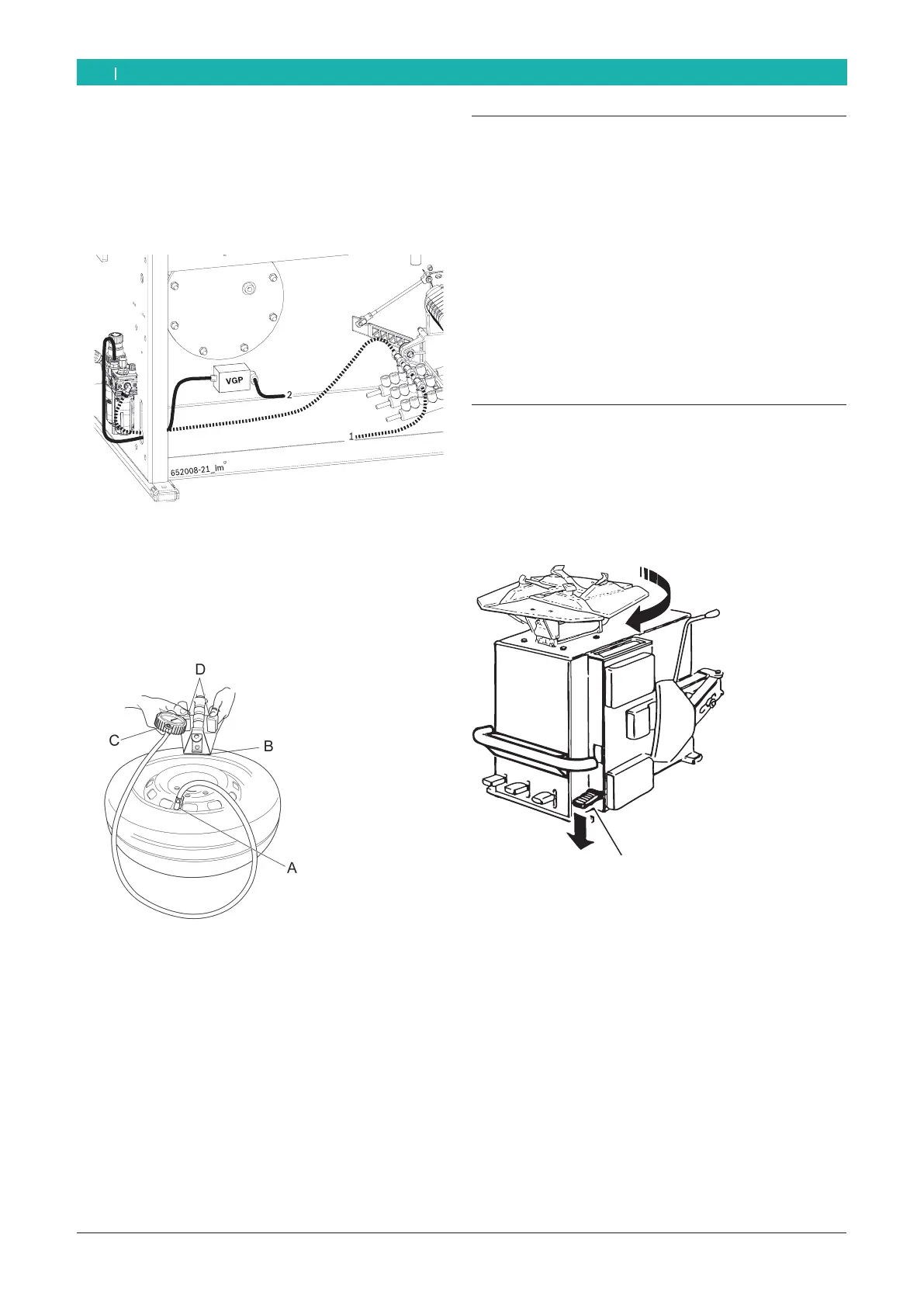

4.5 Controle van de rotatierichting
!
Voor de reguliere werking van de MS 63 is het van
fundamenteel belang dat, wanneer het in Fig. 2 (1)
aangegeven pedaal is ingedrukt, de opspanflens in
rechtsomdraaiende richting draait.
652012-14_Mi
1
Fig. 2: Controle van de rotatierichting
6. Sluit de luchtbuizen afkomstig uit de filter aan zoals
aangetoond op onderstaande afbeelding.
7. Sluit de voedingsbuis van de pneumatische blokke-
ring aan op de enige vrije koppeling van de pedalen
(1).
i Uitgang 2 van de VGP-klep vanbinnen in de bak vo-
edt het oppompsysteem.
8. Sluit het oppomppistool voorzien van geïntegreerde
manometer aan op de VGP-klep.
! Het oppompen van de band wordt gecontroleerd
door de manometer op ooghoogte.
! De manometer is conform met de richtlijn EEG
87/217. De drukknop naast de manometer dient om
de lucht uit de band te laten.
