60 | MS 63 | Primera puesta en servicio es

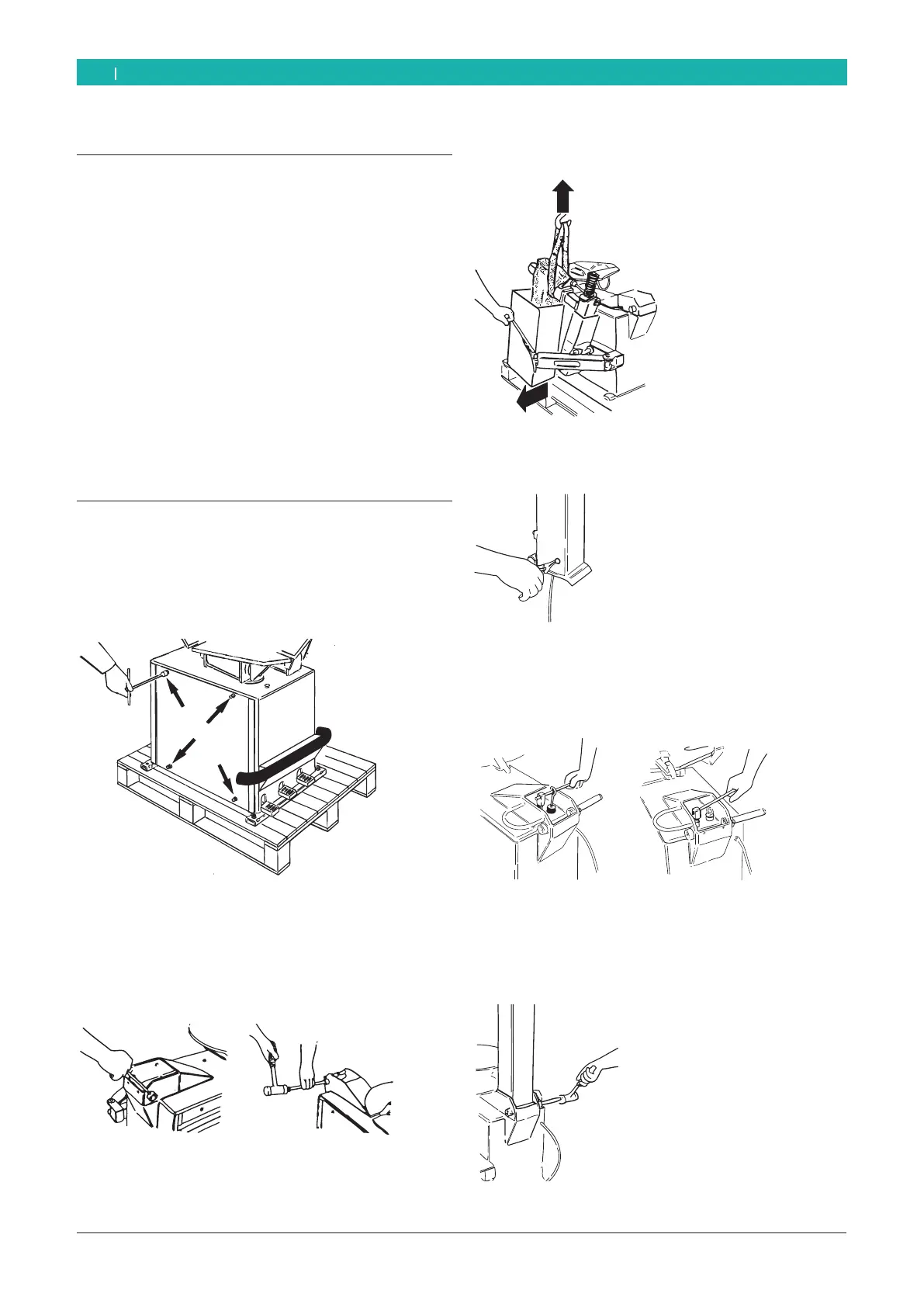

4. Primera puesta en servicio
4.1 Desembalar
1. Quitar la cinta de acero y los ganchos de sujeción
del pallet y el cartón de embalaje.
i Después de desembalar, controlar el estado íntegro
de la MS 63 y verificar que no haya componentes
visiblemente dañados. En caso de duda no proceda
a poner en funcionamiento y diríjase a un técnico
especializado o al propio revendedor.
2. Quitar los accesorios standard y el material de em-
balaje de la caja de transporte.
i El material de embalaje se debe reciclar correcta-
mente en cada contenedor.
4.2 Colocación
4.2.1 Desmontaje de la cubierta
1. Quitar los 4 tornillos de la cubierta lateral y desmon-
tarlo.
652012-01_Mi
4.2.2 Elevación del palo
1. Desmontar el tornillo perno-fulcro palo con la llave
a brugola (llave hexagonal cóncava) de 6 y quitar el
perno.
652012-02_Mi
2. Proveerse de una faja de elevación de 1 mt modelo
DR 50 (factor de seguridad 6:1); atar la faja alrede-
dor del palo volcador (1), abrir el brazo destalona-
dor y levantar el palo con una polea (2).
652012-03_Mi
1
2
3. Quitar el anillo elástico con las pinzas correspon-
dientes y desenroscar el perno.
652012-04_Mi
4.2.3 Ajuste del palo
1. Alinear los agujeros del vástago del cilindro y del
tirante.
652012-05_Mi
2. Inserir el tubo del aire en el ojal de la caja.
3. Ajustar el palo al contenedor colocando el perno con
un martillo y ajustar el tornillo perno-fulcro.
