První uvedení do provozu | MS 63 | 179 cs

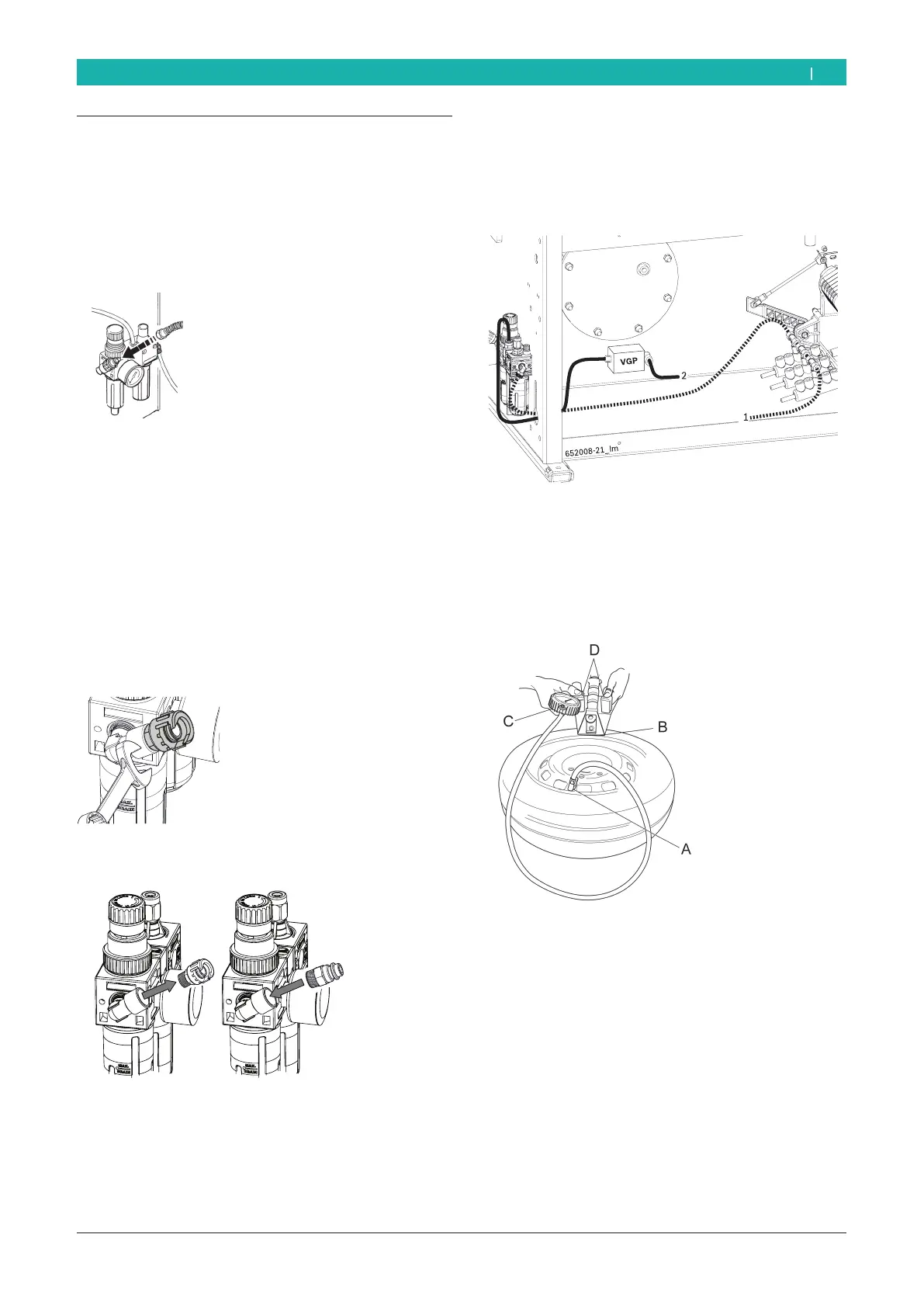

4.3 Pneumatické připojení
1. Připojte přístroj MS 63 k napájecí jednotce
stlačeného vzduchu.
2. Máte-li k dispozici bajonetový přípoj, je postačující
přiblížit vzduchovou hadici k přípoji filtrační jednotky
a našroubovat závitovou objímku.
651003-05 _Rf
3. Seřiďte tlak mezi 8 a 12 bar.
 Vytáhněte červený vroubkovaný šroub (redukční
ventil tlaku) nejprve směrem nahoru a otáčejte jím
tak, abyste nastavili provozní tlak.
 Zkontrolujte tlak na manometru.
! Spolu se strojem je rovněž dodáván závitová
rychlospojka 1/4; slouží pro umožnění připojení
pneumatiky tam, kde operátor nemá k dispozici bajo-
netový přípoj.
4. Pomocí klíče 14 odšroubujte otočný přípoj umístěný
na filtrační jednotce.
5. Sejměte otočný přípoj a vložte rychlospojku; pak
dotáhněte pomocí klíče 14.
! Pro kalibraci průtoku mazacího oleje konzultujte
kapitolu Údržba.
6. Připojte vzduchové hadice od filtru, jak je
znázorněno na obrázku níže.
7. Zapojte napájecí hadici pneumatického zablokování
k jedinému volnému spoji pedálu (1)
i Výstup 2 ventilu VGP, který se nachází uvnitř skříně,
napájí system huštění.
8. Připojte pistoli na huštění s integrovaným manomet-
rem k ventilu VGP.
! Huštění pneumatiky je kontrolováno manometrem
umístěným ve výšce očí.
! Manometr je v souladu se Směrnicí 87/217 CEE.
Tlačítko, umístěné vedle manometru, slouží k úniku
vzduchu z pneumatiky.
