3.5 Descrizione del funzionamento
Di seguito sono riportate le funzioni principali dei com-
ponenti elencati del MS 63:
R Pedaliera, comprende i pedali di comando della mac-
china (pedale rotazione flangia di serraggio, pedale
stallonatore, pedale griffe di serraggio, pedale palo
ribaltabile).
R Stallonatore, per lo stallonamento del pneumati-
co dal cerchio; si compone di braccio stallonatore
azionato pneumaticamente da un cilindro a doppio
effetto, leva per il posizionamento del braccio, ap-
poggi antiabrasivi per l’appoggio del cerchio durante
la fase di stallonamento.
R Gruppo palo, composto da un palo ribaltabile che
supporta i componenti necessari per smontare (e
rimontare) il pneumatico dal cerchio: braccio scorre-
vole orizzontale (con leva di montaggio), asta scorre-
vole verticale (con manopola di bloccaggio), utensile
di montaggio per smontare (e rimontare) il pneuma-
tico dal cerchio con l’ausilio della leva alzatallone.
R Piatto di serraggio, dispositivo per il bloccaggio e la
rotazione (oraria e antioraria) del cerchio, azionato
pneumaticamente da 2 cilindri, composto da 4 corsie
mobili con griffe di bloccaggio per il bloccaggio
interno o esterno del cerchione.
21 Interruttore velocità Passaggio dalla prima alla seconda velocità.
3.6 Descrizione dell'apparecchio
Sul MS 63 vi sono parti rotanti, mobili e in
movimento che possono causare lesioni a
dita e braccia.
2
4
3
1
5
7
8
13
12
14
15
18
17
16
6
20
9
11
10
21
19
652013-01_Mi

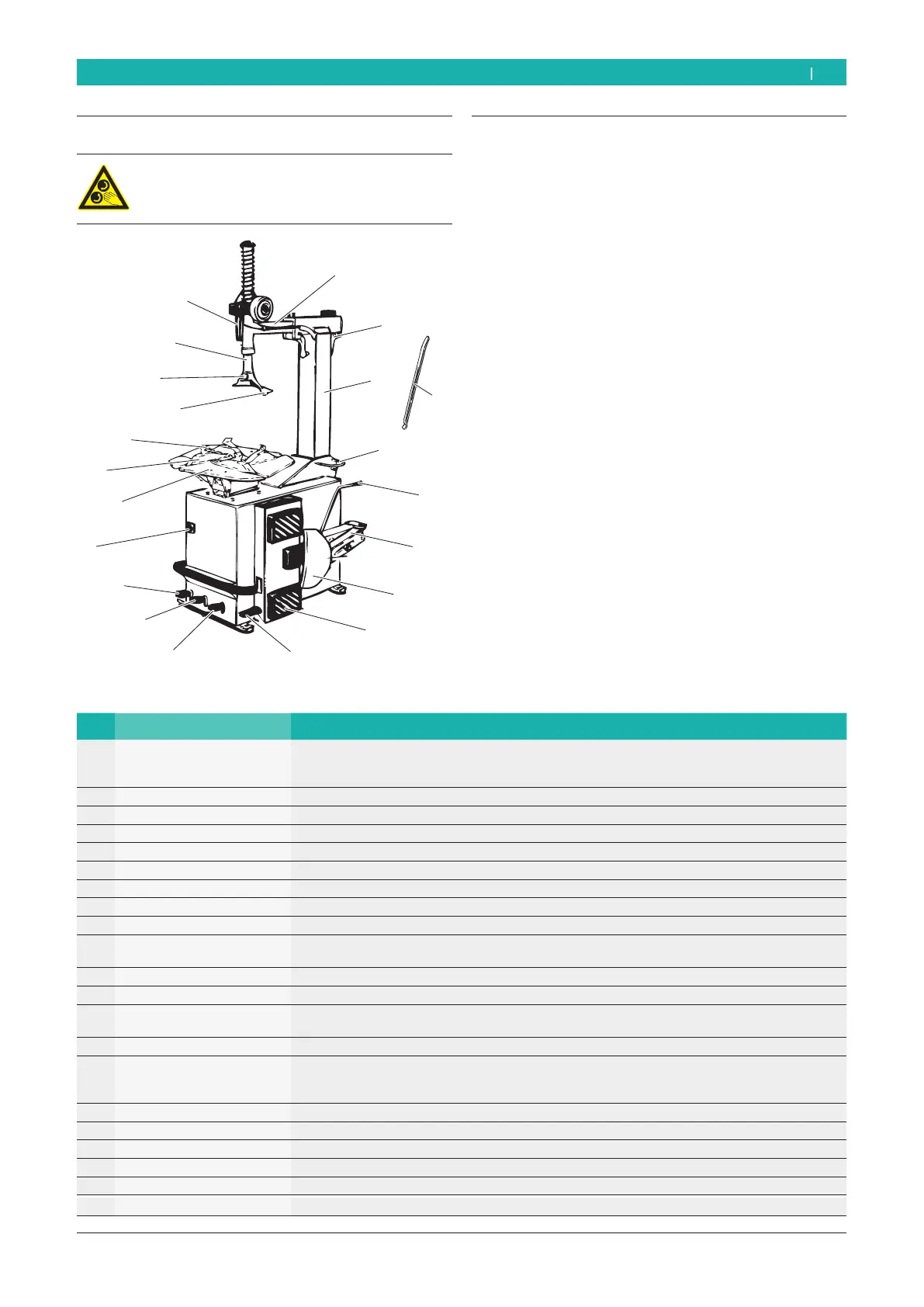

Fig. 1: MS 63
Pos. Nome Funzione
1 Pedale rotazione flangia di
serraggio
Rotazione del piatto di serraggio:
R in senso orario (spingendo il pedale verso il basso)
R in senso antiorario (spingendo il pedale dal basso verso l’alto)
2 Pedale stallonatore Azionamento del braccio stallonatore.
3 Pedale griffe di serraggio Apertura e chiusura delle griffe del piatto di serraggio.
4 Pedale palo ribaltabile Azionamento del palo ribaltabile.
5 Braccio stallonatore Stallonamento del pneumatico dal cerchio.
6 Leva braccio stallonatore Azionamento del braccio stallonatore.
7 Paletta stallonatore Stallonamento del pneumatico.
8 Appoggi antiabrasivi Appoggio del pneumatico per l'operazione di stallonamento.
9 Palo ribaltabile Supporto del braccio scorrevole e dell'utensile di montaggio.
10 Braccio scorrevole orizzon
-
tale
Posizionamento orizzontale dell'utensile di montaggio.
11 Leva di bloccaggio Bloccaggio pneumatico del braccio scorrevole orizzontale.
12 Asta scorrevole verticale Posizionamento verticale dell'utensile di montaggio.
13 Manopola di bloccaggio asta
verticale
Bloccaggio pneumatico dell’asta scorrevole verticale. Con l’azionamento della manopola è pos
-
sibile ottenere il distanziamento automatico di 3 mm (regolabili) dal bordo del cerchio.
14 Utensile di montaggio Smontaggio e montaggio del pneumatico dal cerchio (con l’ausilio della leva alzatallone).
15 Rullino di scorrimento Inserito nel vano dell'utensile di montaggio, per evitare qualsiasi attrito tra cerchio e utensile di
montaggio durante le fasi di smontaggio e montaggio del pneumatico. Per i cerchi in alluminio
è prevista una speciale "linguetta”.
16 Piatto di serraggio Bloccaggio e rotazione del cerchio.
17 Corsie mobili Posizionamento delle griffe di serraggio.
18 Griffe di bloccaggio Bloccaggio interno o esterno del cerchio.
19 Anello porta grasso Supporto contenitore della pasta di montaggio.
20 Leva alzatallone Sollevamento del bordo del pneumatico nelle fasi di smontaggio e montaggio.
