Beissbarth MS 63 - MS 63 W Komplecie; CzęśCI Składowe I Funkcje

1 695 106 288 2013-10-30| Beissbarth GmbH
Opis urządzenia | MS 63 | 141 pl
21 Przełącznik prędkości Przejście z pierwszej do drugiej prędkości.
3.6 Części składowe i funkcje
Poniżej zostały wymienione główne funkcje wymienio-
nych części składowych MS 63:
R Zespół pedałów, zawiera pedały sterowania
urządzeniem (pedał do obrotu kołnierza do
zaciśnięcia, pedał przeciągnika, pedał zacisków
zaciskających, pedał obracalnego słupa).
R Przeciągnik, do przeciągania opony z obręczy koła;
składa się z ramienia przeciągnika uruchamia-
nego pneumatycznie przez cylinder podwójnego
działania, dźwigni do ułożenia ramienia, podparcia
przeciwścierne do podpierania obręczy koła podczas
fazy przeciągania.
R Zespół słupa, złożony z obracalnego słupa, który
podpiera części składowe niezbędne do demontażu
(i ponownego zamontowania) opony z obręczy koła:
poziome ramię przesuwne (z dźwignią do montażu),
pionowy drążek przesuwny (z pokrętłem do bloko-
wania), urządzenie do montażu do demontażu (i
ponownego zamontowania) opony z obręczy koła
przy pomocy dźwigni do podnoszenia piętki.
R Płyta zacieśniająca, urządzenie do blokowania i obra-
cania (zgodnie z kierunkiem ruchu wskazówek zegara
i w kierunku odwrotnym do kierunku ruchu wskazó-
wek zegara) obręczy koła, uruchamiane pneumaty-
cznie przez 2 cylindry, składający się z 4 ruchomych
torów ze spinaczami blokującymi do blokowania
wewnętrznego i zewnętrznego obręczy koła.
3.5 MS 63 w komplecie
Na MS 63 znajdują się części obrotowe,
ruchome i w ruchu, które mogą spowodować
uszkodzenie palców i rąk.
2
4
3
1
5
7
8
13
12
14
15
18
17
16
6
20
9
11
10
21
19
652013-01_Mi

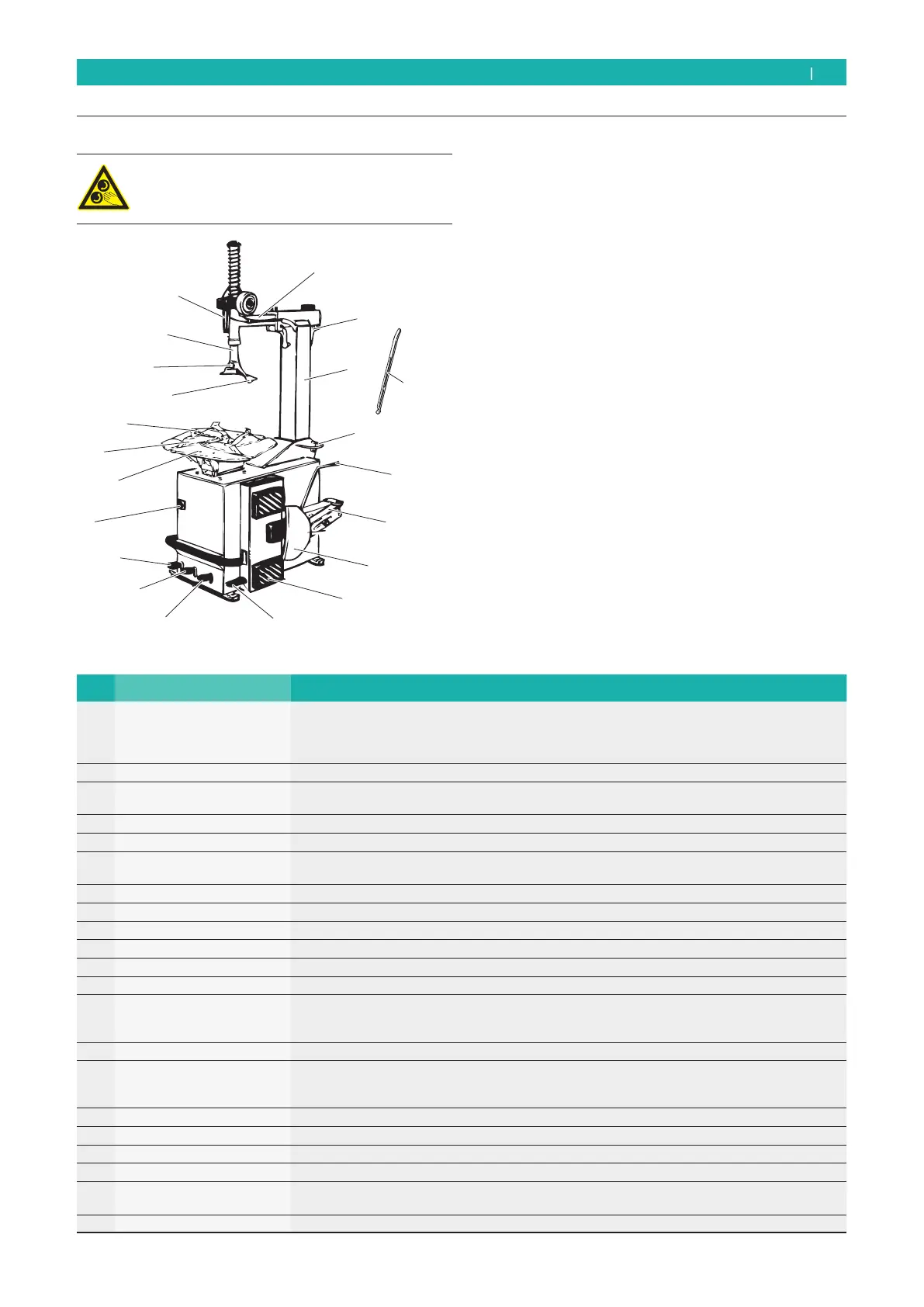

Fig. 1: MS 63
Poz. Nazwa Działanie
1 Pedał do obrotu kołnierza do
zaciśnięcia
Obrót płyty zacieśniającej:
R zgodnie z kierunkiem ruchu wskazówek zegara (wciskając pedał do dołu)
R w kierunku odwrotnym do kierunku ruchu wskazówek zegara (wciskając pedał od dołu do
góry)
2 Pedał przeciągnika Uruchamianie ramienia przeciągnika.
3 Pedał zacisków
zaciskających
Otwieranie i zamykanie zacisków płyty zaciskającej.
4 Pedał obracalnego słupa Uruchamianie obracalnego słupa.
5 Ramię przeciągnika Przeciąganie opony z obręczy koła.
6 Dźwignia ramienia
przeciągnika
Uruchamianie ramienia przeciągnika.
7 Łopatka przeciągnika Przeciąganie opony.
8 Przeciwścierne oparcia Oparcie opony do czynności przeciągania.
9 Obracalny słup Podpora przesuwnego ramienia i urządzenia do montażu.
10 Poziome ramię przesuwne Poziome ułożenie urządzenia do montażu.
11 Dźwignia do blokowania Blokowanie opony poziomego ramienia przesuwnego.
12 Przesuwny poziomy drążek Pionowe ułożenie urządzenia do montażu.
13 Pokrętło do blokowania pio
-
nowego drążka
Blokowanie opony przesuwnego pionowego drążka. Przy uruchomieniu pokrętła, jest możliwe
uzyskanie automatycznego oddalenia o 3 mm (które można regulować) od krawędzi obręczy
koła.
14 Urządzenie do montażu Demontaż i montaż opony z obręczy koła (przy pomocy dźwigni do podnoszenia piętki).
15 Rolka do przesuwania Wprowadzona do otworu urządzenia do montażu, w celu uniknięcia jakiegokolwiek tarcia
pomiędzy obręczą koła a urządzeniem do montażu podczas faz demontażu i montażu opony.
Dla aluminiowych obręczy koła jest przewidziana specjalna "listewka”.
16 Płyta zacieśniająca Blokowanie i obrót obręczy koła.
17 Ruchome tory Ułożenie zacisków zaciskających.
18 Blokujące zaciski Wewnętrzne i zewnętrzne blokowanie obręczy koła.
19 Pierścień na smar Podpora zbiornika pasty do montażu.
20 Dźwignia do podnoszenia
piętki
Podnoszenie krawędzi opony w fazie demontażu i montażu.
