Idrifttagning första gången | EPS 807 / 815 | 12�EPS 807 / 815 | 12� | 12� sv
4.� Nätanslutning
FARA! - Risk för elektriska stötar genom
spänningsförande delar!
Även när huvudbrytaren är frånslagen står
huvudbrytarens ingångsanslutningsplintar
L1, L2 och L3 under spänning. Vidrörning av
huvudbrytarens ingångsanslutningsplintar
L1, L2 och L3 leder till elstöt, hjärtstillestånd
och död.
¶ Arbeten i kopplingsskåpet får endast utför-
as av elektriker eller instruerade personen
under ledning och uppsikt av en elektriker.
¶ Spänningsförande delar skall övertäckas
eller inhägnas.
458735/21P
1
2
3
4
i Nätanslutningen utförs enligt medföljande elektriskt
kopplingsschema.

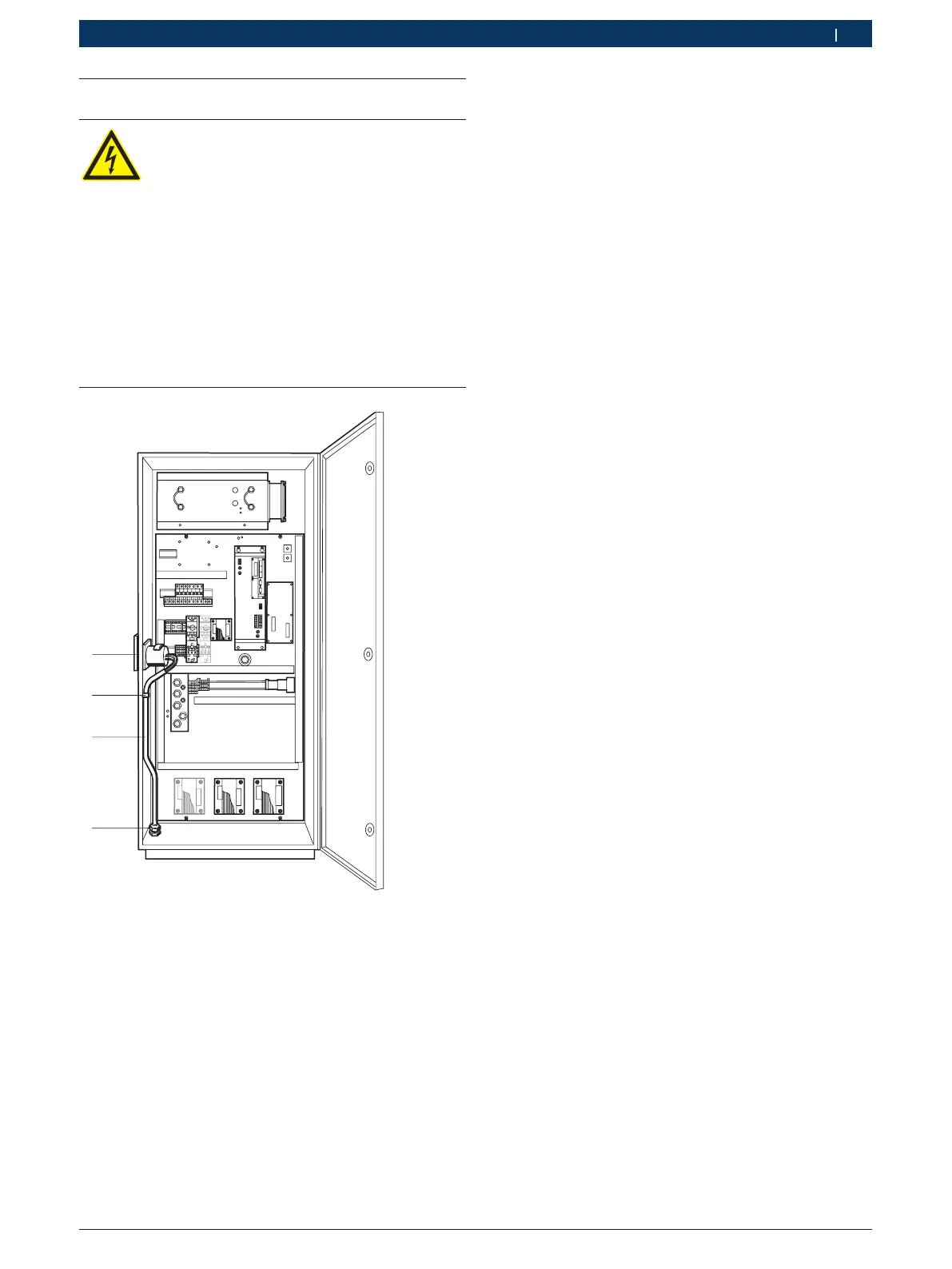

Nättilledningen (3) förs genom kabelgenomföringen (4)
på apparatskåpets undersida till huvudströmbrytaren
(1) och fästs med en förmonterad kabelklämma (2).
Tänk särskilt på:
Vid leverans är grundprovbänken för insprutningspumpar
alltid inställd på aktuell högsta spänning. Det innebär:
R Grundutförande ...001 (400 V)
$ ingen inställning krävs
R Utförande ...002
(200 V / 220 V / 230 V / 240 V) på 240 V
$ Inställning krävs.
R Utförande ...003
(440 V / 460 V / 480 V / 500 V) på 500 V
$ Inställning krävs.
Genomför inställning till aktuell spänning på orten en-
ligt medföljande elektriskt kopplingsschema.
Provbänken får endast anslutas till ett jordat symme-
triskt växelströmsnät med inställd lokal spänning ±10 %
och en nätfrekvens på 50/60 Hz.
När det görs ska ledningen till skyddsledaranslutningen
ha en ledningsdiameter på minst 10 mm².
i När mätsystemet MGT används, som har nätfrek-
vensen 60 Hz, måste bryggan på kopplingsplinten i
apparatskåpet mellan 161-162 flyttas till 162-163 (se
det elektriska kopplingsschemat sida 5).
