272 | EPS 807 / 815 | Popis produktucs

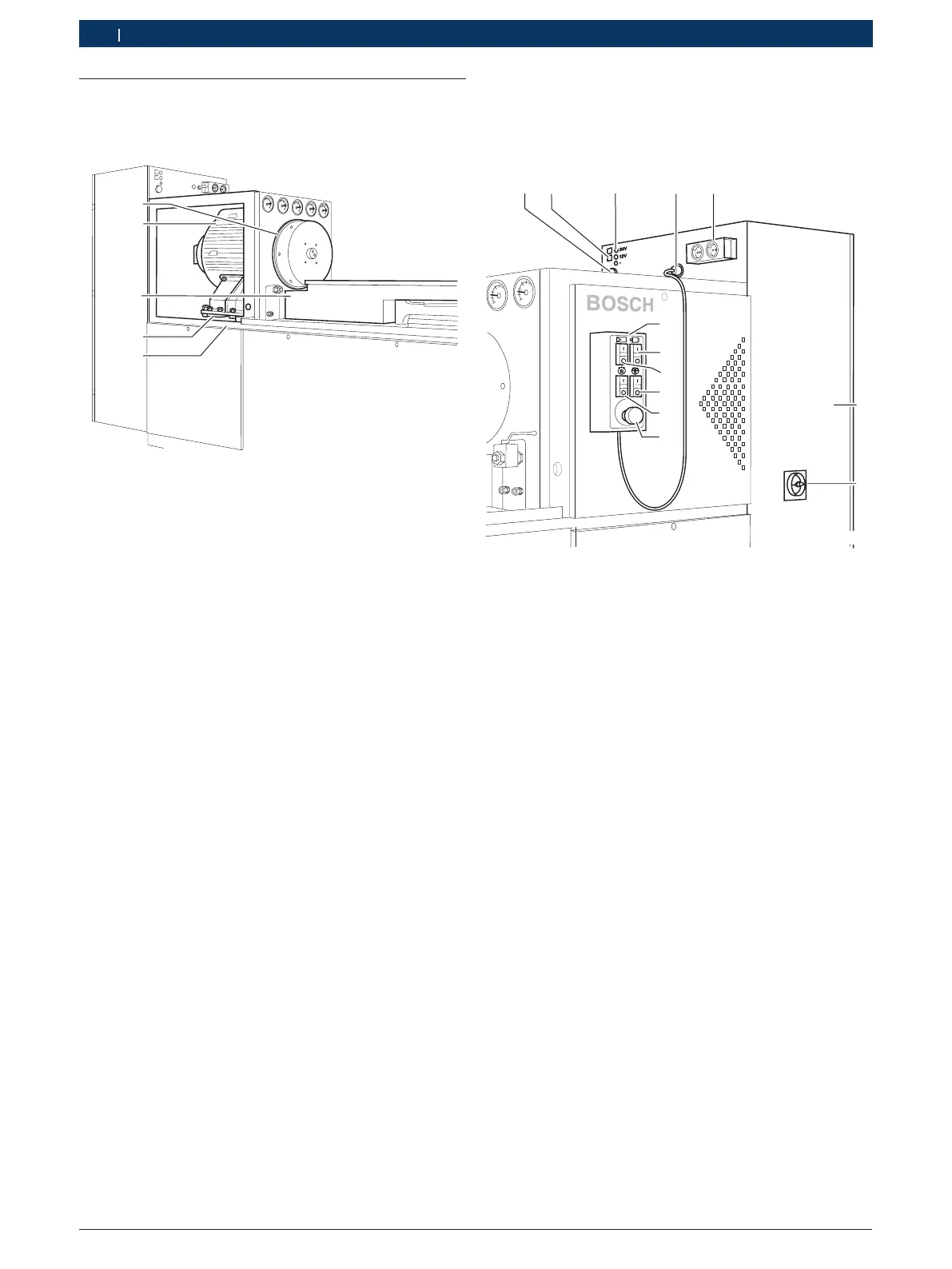

�.5.2 Skříňový rozvaděč, ovládací panel
Ve skříňovém rozvaděči jsou namontovány všechny elek-
trické součásti a spínací prvky potřebné k provozu.
2
1
9 10 11 12 13
3
4
5
6
7
8
458735/2
1 Skříňový rozvaděč
2 Hlavní spínač
3 Spínač pro nouzové vypnutí
4 Spínač Zapnuto/Vypnuto s kontrolkou ohřevu zkušebního oleje
5 Spínač Zapnuto/Vypnuto s kontrolkou čerpadla mazacího oleje
6 Spínač Zapnuto/Vypnuto s kontrolkou měniče, zkušebního oleje
7 Spínač Zapnuto/Vypnuto s kontrolkou pro uvolnění regulátoru
8 Ovládací panel
9 Přípojka měřicího systému (MGT nebo KMA)
10 Pojistkový automat pro 12 a 24 V / 7 A (stejnosměrné napětí)
11 Připojovací svorky pro 12 a 24 V / 7 A (stejnosměrné napětí)
12 Přípojka pro ovládací panel
13 Zásuvka 2 x 230 V / 2,5 A (střídavé napětí)
Ovládací panel (8) se spínačem pro nouzové vypnutí a
spínači zapnuto/vypnuto agregátů je možné podle přání
umístit na obou stranách EPS.
! Na připojovací svorky pro napájení 12/24 Voltů
(Poz.10) EPS nikdy nepřipojujte dva nebo více
spotřebičů (např. ovládací jednotku CRS845,
elektromagnetický ventil, atd.). Jinak může dojít
kpoškození spotřebičů!
Spotřebiče nikdy neodpojujte nebo nepřipojujte,
pokud je EPSzapnutý.
�.5 Popis přístroje
�.5.1 Pohon
1
2
3
5
4
458735/1
Hnací motor (2) a upínací konzola (3) jsou navzájem
sešroubovány prostřednictvím stabilní mezidesky.
Setrvačník (1) je upevněn přímo na kuželu hřídele hna-
cího motoru (2). Tato hnací jednotka je pomocí pryžo-
kovových bloků (4) uložena v rámu zkušební stanice (5).
Zkušební stanice osmé řady jsou vybaveny plynulým,
elektronickým pohonem řízeným podle otáček. Z tech-
nického hlediska se jedná 4-kvadrantový měnič kmitočtu
řízený podle pole, s vektorovým regulačním obvodem
v kombinaci s třífázovým motorem. Tento hnací motor
(2) byl vyvinut pro požadavky kontroly vstřikovacích čer-
padel.
