Bosch EPS 815 - 测量前准备工作

1 689 979 672 2012-06-26| Robert Bosch GmbH
324 | EPS 807 / 815 | 操作zh
5.4 测量前准备工作
1
2
4 5 6 7
8
9
10
458735/14
3

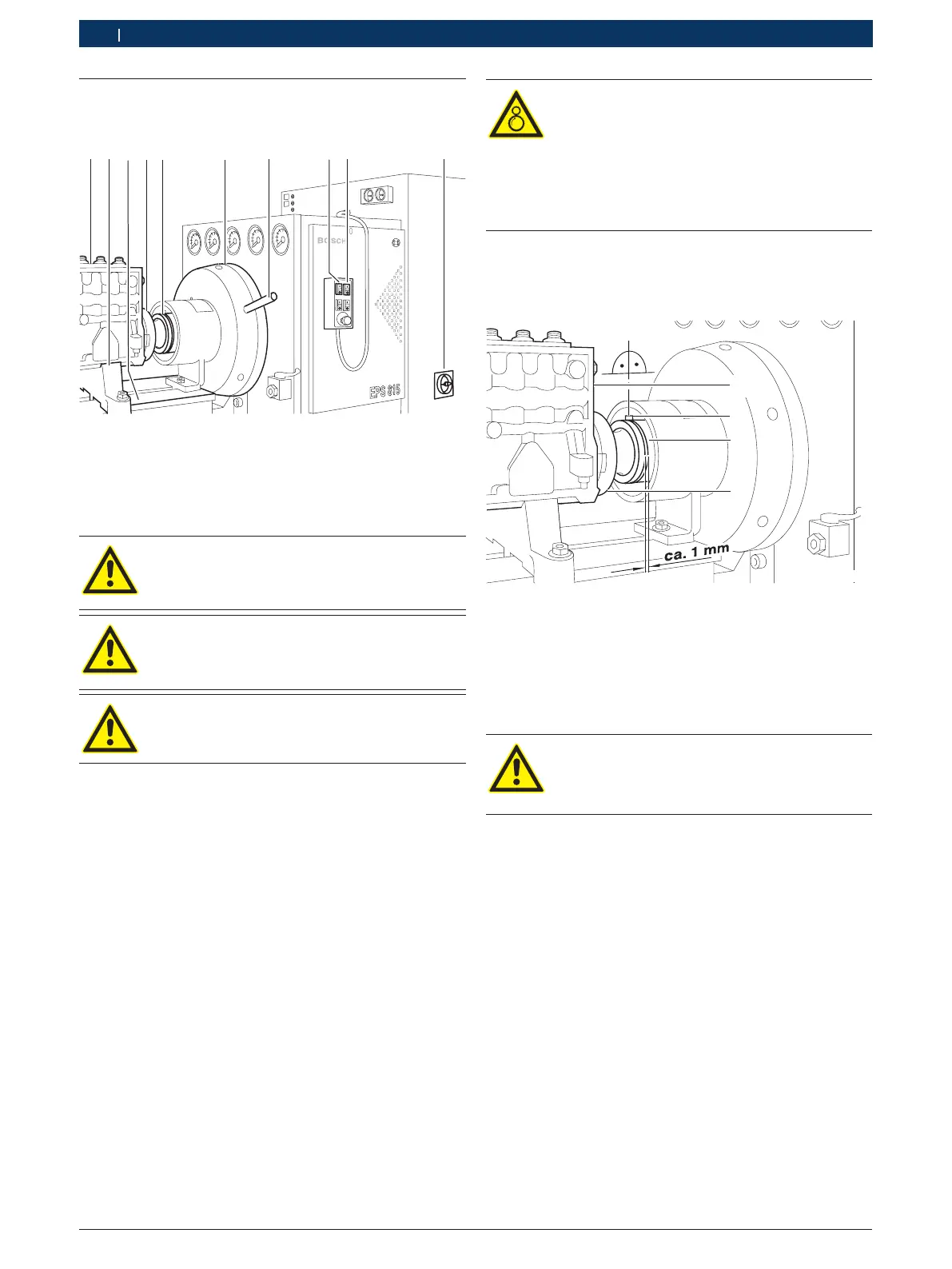

1. 通过相应的紧固件（2）将待检测的喷油泵（1）固定到托
架（3）上。
2. 将喷油泵（1）的联轴器半轴（4）夹紧在无间隙传动联轴
器（5）的夹紧块之间。
务必遵守紧固件和耦合器的拧紧扭矩 (见第 8 章
拧紧扭矩)。
用于手动旋转飞轮（6）的定位销钉（7）不允许
留在接收孔中！
ISO 传动联轴器是 EPS 的安全部件。因此只能通
过相应的 Bosch 客服维修 ISO 传动联轴器。
3. 接通总开关（10）时，按下变频器的闭合开关/断电开关
（8）可以接通电源。同时，还会接通检测油供应装置。
4. 按下闭合开关/断电开关（9），驱动发动机将会切换到准备
就绪状态（控制释放）。
警告！ 由于旋转部件引起的被吸入危险！
旋转部件会卷起衣物、饰品或头发并引起严重的
损伤。
¶ 必须与旋转、移动和可移动的部件保持足够的
距离。
¶ 覆盖旋转部件。
¶ 请勿进入旋转部件的覆盖范围。
! 仅在组合一个测量系统（MGT或KMA）时才能设置喷油泵
试验台的转速。
3
4
5
1
458735/15
! 请务必注意，传动联轴器（4）和喷油泵（1）的联轴器
半轴（3）之间保持约1mm的距离。
! 用扭力扳手仅拧紧水平放置的夹紧块的夹紧螺栓（5）。
这用于确保两个联轴器能够平行连接并且联轴器片不会过
早磨损。
务必遵守夹紧螺栓（5）的拧紧扭矩
（见第 8 章），否则会使人员和机器出现意外。
此外，必须遵守夹紧螺栓(5)的强度等级 12.9。
5. 对于直列式喷射泵，请将检测油流入接口（12）和
检测油回流接口（13）连接到预定的喷油泵接口。
6. 将检测油流入接口的管道连接到预定的喷油泵接口。
