První uvedení do provozu | EPS 807 / 815 | 277 cs
4.� Síťová přípojka
NEBEZPEČÍ! Nebezpečí poranění elektric-
kým proudem díly vedoucími napětí!
Také při vypnutém hlavním spínači jsou
vstupní svorky hlavního spínače L1, L2, L3
pod napětím. Dotyk vstupních svorek hlav-
ního spínače L1, L2, L3 způsobí elektrickou
ránu, selhání srdce a smrt.
¶ Práce ve skříňovém rozvaděči smí prová-
dět pouze odborníci v oboru elektro nebo
zaškolené osoby pod vedením a dohledem
odborníka v oboru elektro.
¶ Součásti nacházející se pod napětím
zakryjte nebo oddělte zábranou.
458735/21P
1
2
3
4

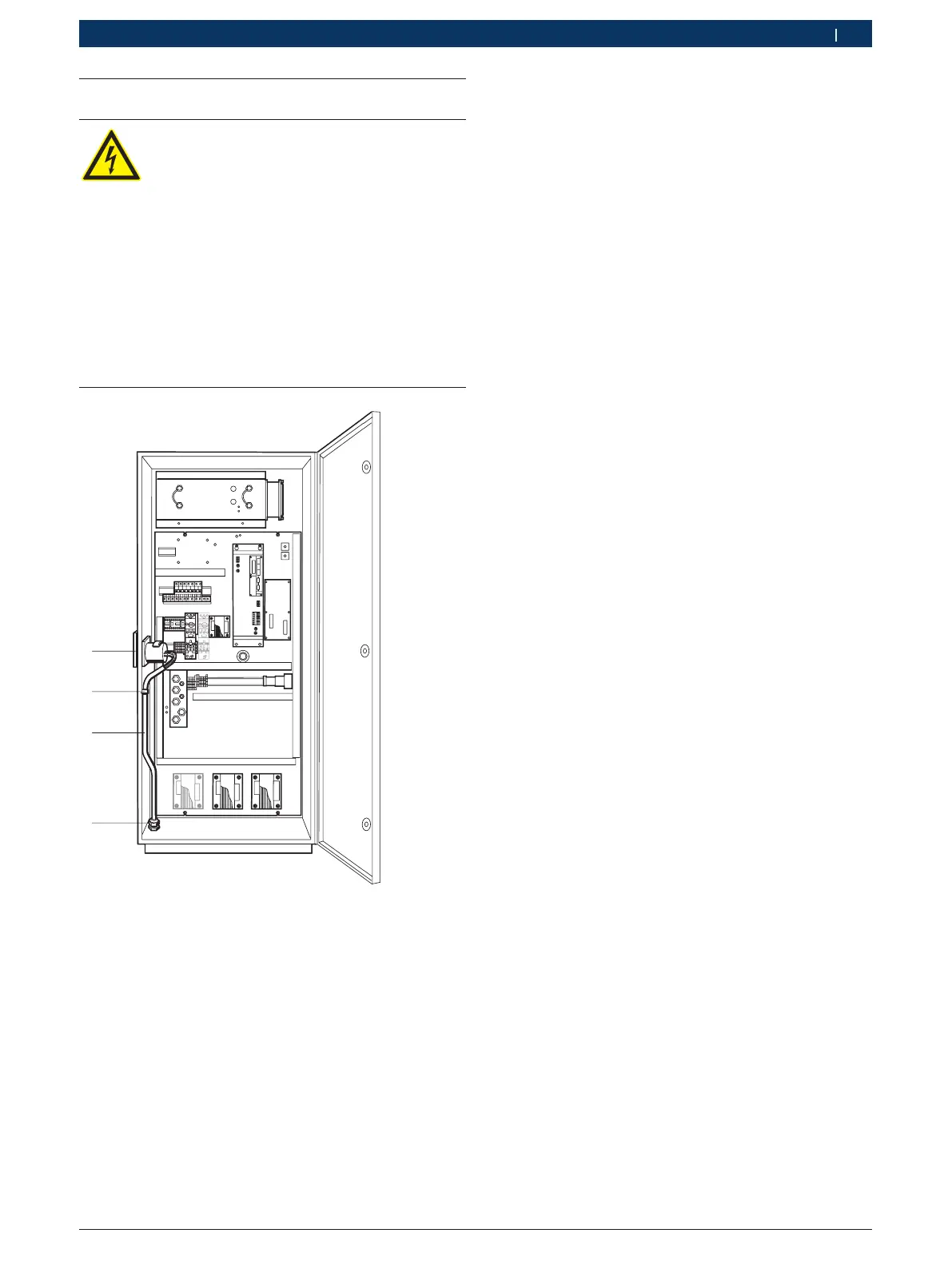

i Síťovou přípojku proveďte podle přiloženého
schématu zapojení.
Přívod do sítě (3) je veden kabelovou průchodkou(4)
na spodní straně skříňového rozdělovače k hlavnímu
spínači (1) a upevněn pomocí připravené kabelové
spony (2).
Dbejte hlavně následujícího:
Ve stavu dodávky je základní zkušebna vstřikovacích
čerpadel vždy nastavena na příslušné nejvyšší napětí.
To znamená:
R Základní provedení...001 (400 V)
$ není potřebné žádné nastavení.
R Provedení...002
(200 V / 220 V / 230 V / 240 V) na 240 V
$ nutné nastavení.
R Provedení..003
(440 V / 460 V / 480 V / 500 V) na 500 V
$ nutné nastavení.
Proveďte nastavení na příslušné místní napětí podle
přiloženého schématu zapojení.
Zkušební stanice se smí připojovat jen k uzemněné
symetrické trojfázové síti s nastaveným místním napě-
tím ±10 % a síťovou frekvencí 50/60 Hz.
Pro ochranný vodič musí být vedení provedeno
s průřezem vodiče nejméně 10 mm².
i Při použití s měřicím systémem MGT a síťovou frek-
vencí 60 Hz se na svorkovnici ve skříni rozdělovače musí
umístit můstek z 161 – 162 na 162 – 163 (viz schéma
zapojení, list 5).
