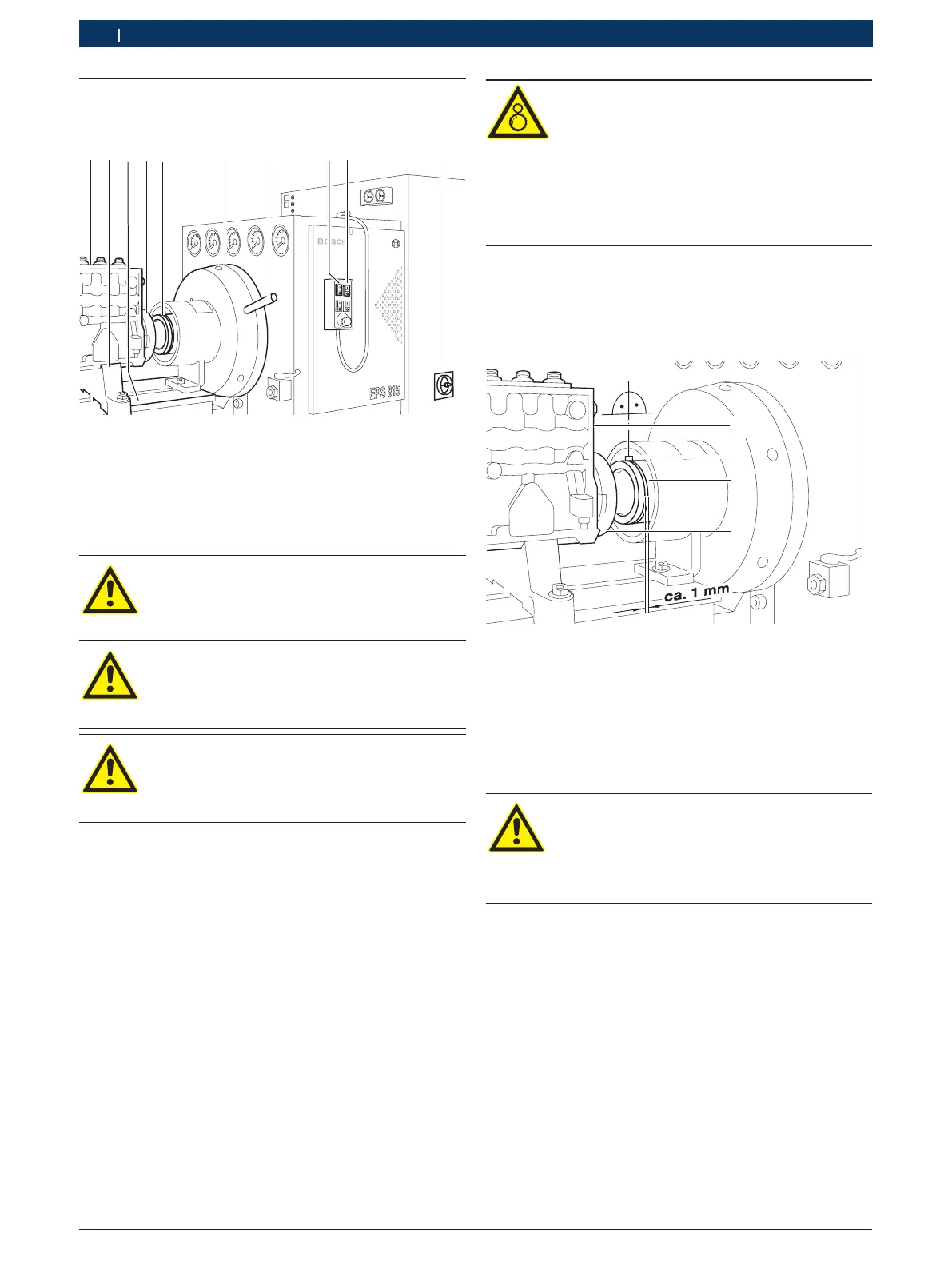

5.4 Klargjøring til testing
1
2
4 5 6 7
8
9
10
458735/14
3
1. Fest den innsprøytingspumpen som skal testes (1) med
egnede festedeler (2) på oppspenningskonsollen (3).
2. Spenn inn innsprøytingspumpens (1) koblingshalvdeler
(4) mellom klembakkene på den slarkfrie drivkoblingen
(5).
Tiltrekkingsmomentene for festedelene og
koblingshalvdelene (se kapittel 8 Tiltrek-
kingsmomenter) må absolutt overholdes.
Dreiepinnen (7) for manuell dreining av
svingskiven må ikke bli sittende fast i sving-
skivens (6) festehull!
ISO-drivkoblingen er en sikkerhetsdel på
EPS. Derfor må ISO-drivkoblingen kun repa-
reres av autorisert Bosch-service!
3. Ved innkoblet hovedbryter (10) kobles frekvensomforme-
ren til nettet ved å trykke på av-på-bryteren (8). Samtidig
slås prøveoljetilførselen på.
4. Ved å trykke på av-på-bryteren (9) kobles drivmotoren til Klar
(regulatorfrigivelse).
Advarsel! Inntrekkingsfare pga. roterende
deler!
Rotende deler griper tak i klær, smykker eller
hår og fører til alvorlige personskader.
¶ Hold tilstrekkelig avstand til roterende deler,
deler i bevegelse og bevegelige deler.
¶ Dekk til roterende deler.
¶ Ikke grip inn i områder med roterende deler.
! Turtallsinnstillingene for innsprøytingspumpeprøveben-
ken er kun mulig i forbindelse med et måle system (MGT
eller KMA).
3
4
5
1
458735/15
! Kontroller nøye at det er en avstand på ca. 1 mm mellom
drivkoblingen (4) og koblingshalvdelene (3) på innsprøy-
tingspumpen (1).
! Trekk til strammeskruen (5) med en momentnøkkel kun
når klembakken står vannrett. Dette sikrer at de to koblin-
gene er parallelle og at lamelldelene ikke slites for fort.
Tiltrekkingsmomenter for strammeskruene
(5) (se kapittel 8) må overholdes, ellers fore-
ligger fare for mennesker og maskin. I tillegg
må fasthetsklasse 12.9 for strammeskruen
(5) overholdes.
5. På rekke-innsprøytingspumper må prøveoljetilførselen
(12) og -returen (13) kobles til tiltenkte tilkoblinger på
innsprøytingspumpen.
6. Koble ledning for prøveoljeretur til tiltenkt tilkobling på
innsprøytingspumpen.
