Betjening | EPS 807 / 815 | 215 da
12
13
458735/16

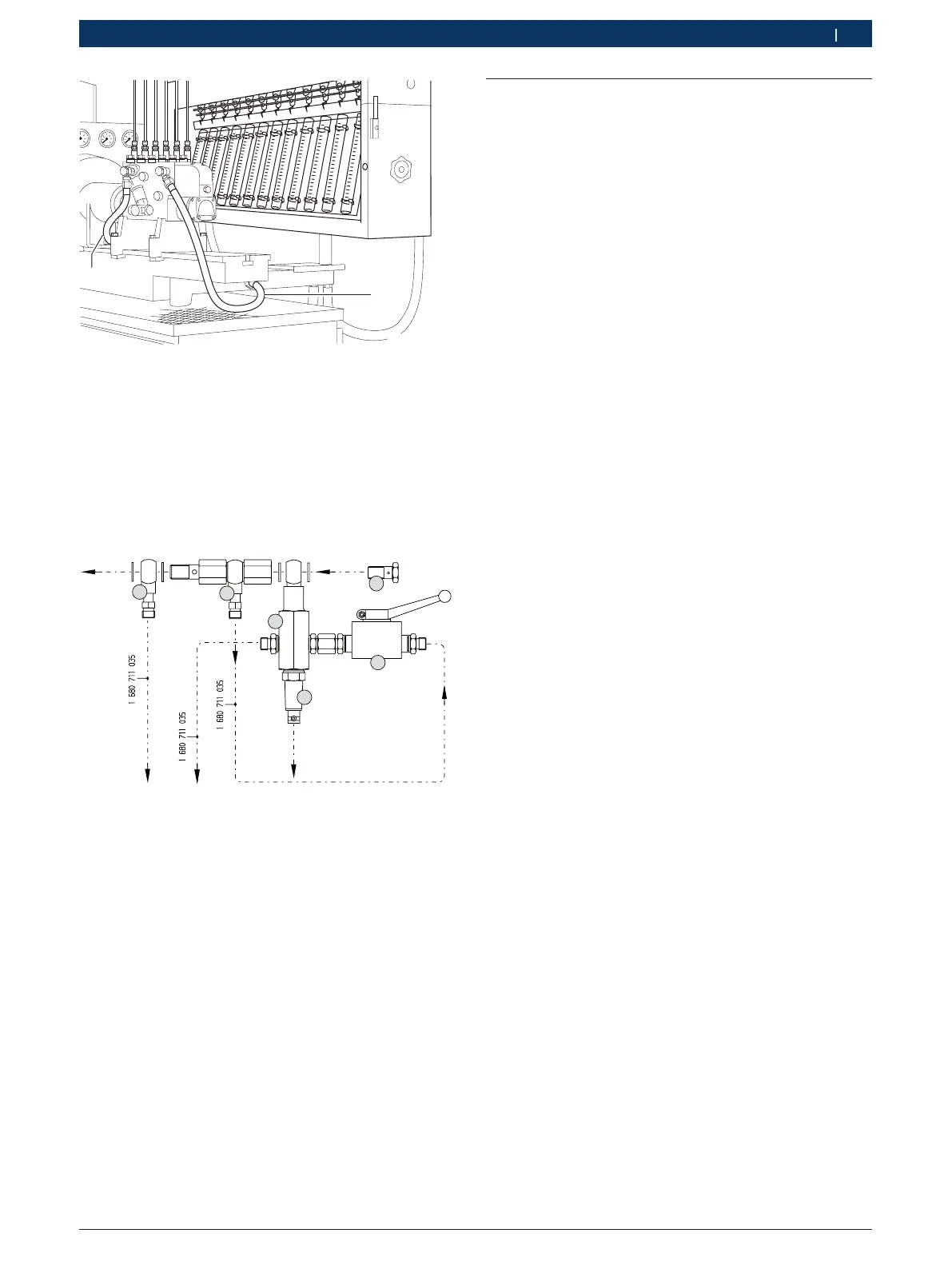

7. Forbind prøvetrykledninger på MGT eller KMAmed
indsprøjtningspumpen.
8. Ved fordelingsindsprøjtningspumper skal også ma-
nometrene tilsluttes undertryksmåleren/måleren for
pumpens indre tryk og transportpumpetrykmåleren.
9. Tilslut ringstuds (1) for tilslutning af manometer (til
måling af undertryk /pumpens indvendige tryk) og
ringstuds (2) med hulskruer (til skylleledning) som
vist på tilslutningsskemaet.
1
2
4
5
458770 Wn
3
6
EP/VE
10. Tislut samlestykke (4) med temperaturføler (5) og
stophane (6), ved hjælp af OUT-skruen (3) i over-
ensstemmelse med tilslutningsdiagrammet.
11. Slut ledningen til temperaturføleren (5).
12. Slut ledningen for prøveolietilbageløb eller over-
løbsmængdemåling til tilslutningsstykket (4).
i Afhængigt af anvendelse skal denne ledning enten
sluttes til prøveolietilbageløbstilslutningen på sving-
armen eller ved overløbsmængdemåling foroven på
MGT/KMA.
! Ved kapacitetsmåling skal stophanen stå på "lukket".
I modsat bliver indstillingen af pumpen forkert!
5.5 Testning af åbningsslag, indsprøjt-
ningens begyndelse og knastfor-
skydning ved rækkepumper
1. Luk udløbet til prøveolietilbageløbet på indsprøjt-
ningspumpen.
2. Tænd for prøveolieforsyningen.
3. Vælg det foreskrevne højtryk for prøveolietilløbstryk-
ket ved at dreje mod venstre på reguleringsventilen.
4. Løsn indsprøjtningsstartrørbøjningens lukkeskrue
på 1. cylinders testdyseholder. Ved visse indsprøjt-
ningspumpetyper kan også en anden cylinder være
foreskrevet. Benyt den medfølgende topnøgle til at
løsne lukkeskruen ca. 1/2 omdrejning.
5. Drej ved hjælp af den medfølgende drejetap sving-
skiven så langt i indsprøjtningspumpens omdrej-
ningsretning, at 1. cylinders knast befinder sig i
nederste dødpunkt. I denne stilling løber der olie ud
af startrørbøjningen.
i I stedet for manuelt at dreje svingskiver ved hjælp af
drejetappen kan den også drejes ved hjælp af drevet
i vinkelmålingstilstand.
! Fjern først drejetappen fra svingskiven!
6. Monter indsprøjtningsstart-måleanordningen
(ekstraudstyr) på indsprøjtningspumpen.
7. Sæt måleanordningens stillingsføler på rulleventilløfte-
ren, og sæt måleuret på 0 ved bundstilling.
8. Drej svingskiven videre i indsprøjtningspumpens
omdrejningsretning. Det bevirker, at knasten på
indsprøjtningspumpens knastaksel flytter indsprøjt-
ningselementets stempel opad over rulleventilløfte-
ren. Startstillingen er nået, når stemplet lukker til-
løbsboringen. I samme øjeblik skifter oliestrømmen i
rørbøjningen fra strømmende til dryppende tilstand
(dråbekæde).
