Operação inicial | EPS 807 / 815 | 167 pt
4.� Ligação à rede
PERIGO! Perigo de descarga elétrica devido
a peças condutoras de tensão!
Mesmo com o interruptor principal desliga-
do, os terminais de entrada do interruptor
principal L1, L2, L3 permanecem sob tensão.
O contato com os terminais de entrada do
interruptor principal L1, L2, L3 pode provo-
car descargas elétricas, falhas cardíacas e a
morte.
¶ Os trabalhos no armário de distribuição
só podem ser efetuados por eletricistas
ou pessoas devidamente instruídas sob
orientação e vigilância de um eletricista.
¶ Proteger as peças sob tensão colocando
coberturas ou barreiras.

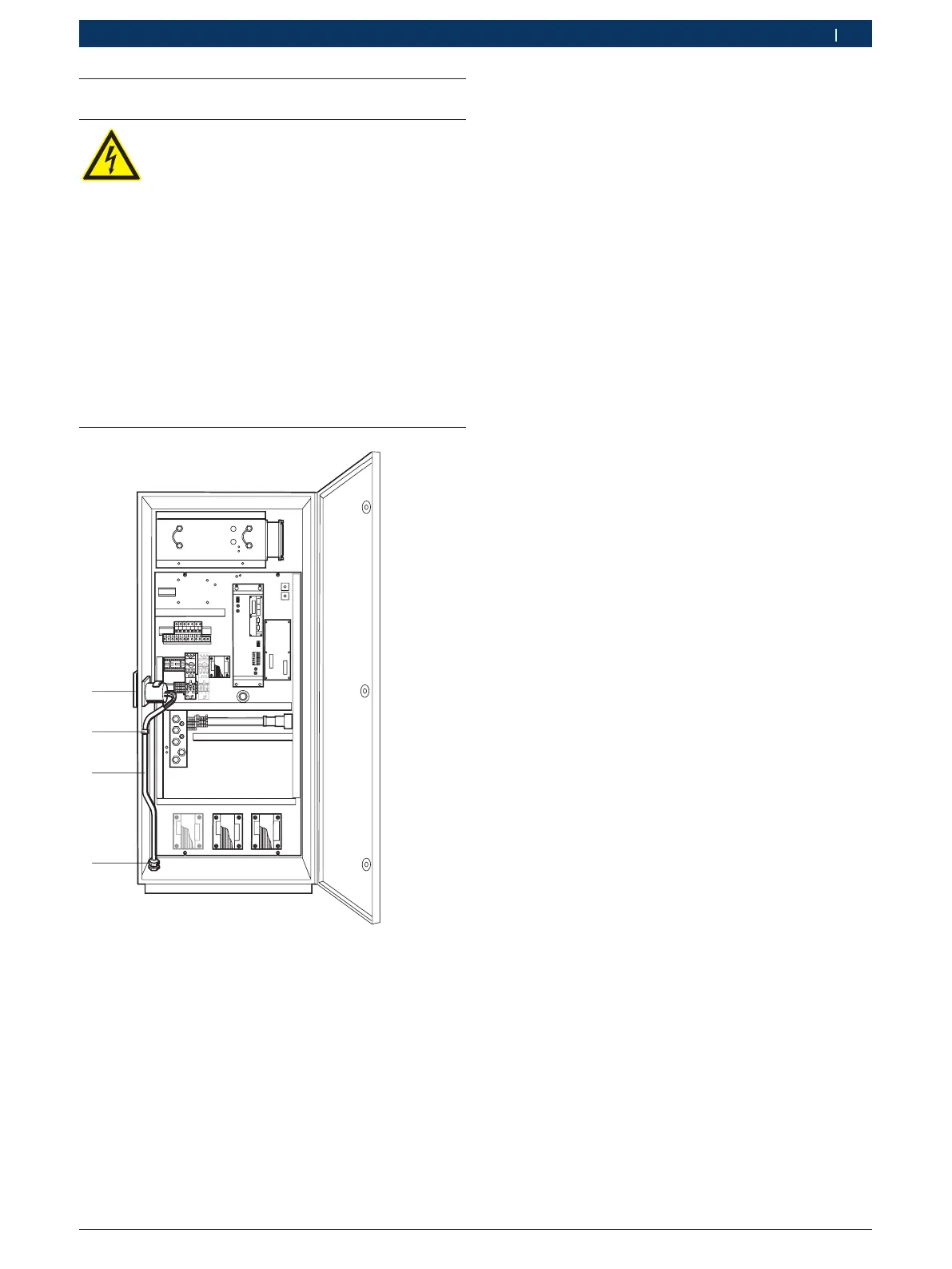

458735/21P
1
2
3
4
i A ligação à rede é efetuada segundo o esquema dos
circuitos fornecido.
O cabo de rede (3) é conduzido para o interruptor
principal (1) mediante a colocação da cablagem(4) no
lado inferior do armário de comutação e fixado com a
abraçadeira para cabo pré-montada(2).
Deve-se observar com especial atenção o seguinte:
Quando da entrega, a bancada de teste de bombas inje-
toras básica encontra-se sempre ajustada para a tensão
mais elevada. Ou seja:
R Modelo de base...001 (400 V)
$ Nenhum ajuste necessário.
R Versão...002
(200 V / 220 V / 230 V / 240 V) para 240 V
$ Ajuste necessário.
R Versão...003
(440 V / 460 V / 480 V / 500 V) para 500 V
$ Ajuste necessário.
Proceder ao ajuste para a respectiva tensão local se-
gundo o esquema dos circuitos fornecido.
A bancada de teste só pode ser ligada a uma rede de
corrente trifásica aterrada e simétrica com a tensão
local ajustada a ±10 % e uma frequência de rede de
50/60 Hz.
Para isso, o cabo para a conexão do condutor de
proteção tem de apresentar uma seção de pelo menos
10 mm².
i No caso de utilização com o sistema de medição MGT
euma frequência de rede de 60 Hz, é necessário mudar
o shunt na régua de bornes do armário de comutação
de 161 – 162 para 162 – 163 (ver esquema dos circui-
tos, folha 5).
