Bosch EPS 815 User Manual

1 689 979 672 2012-06-26| Robert Bosch GmbH
Produktbeskrivelse | EPS 807 / 815 | 229
no

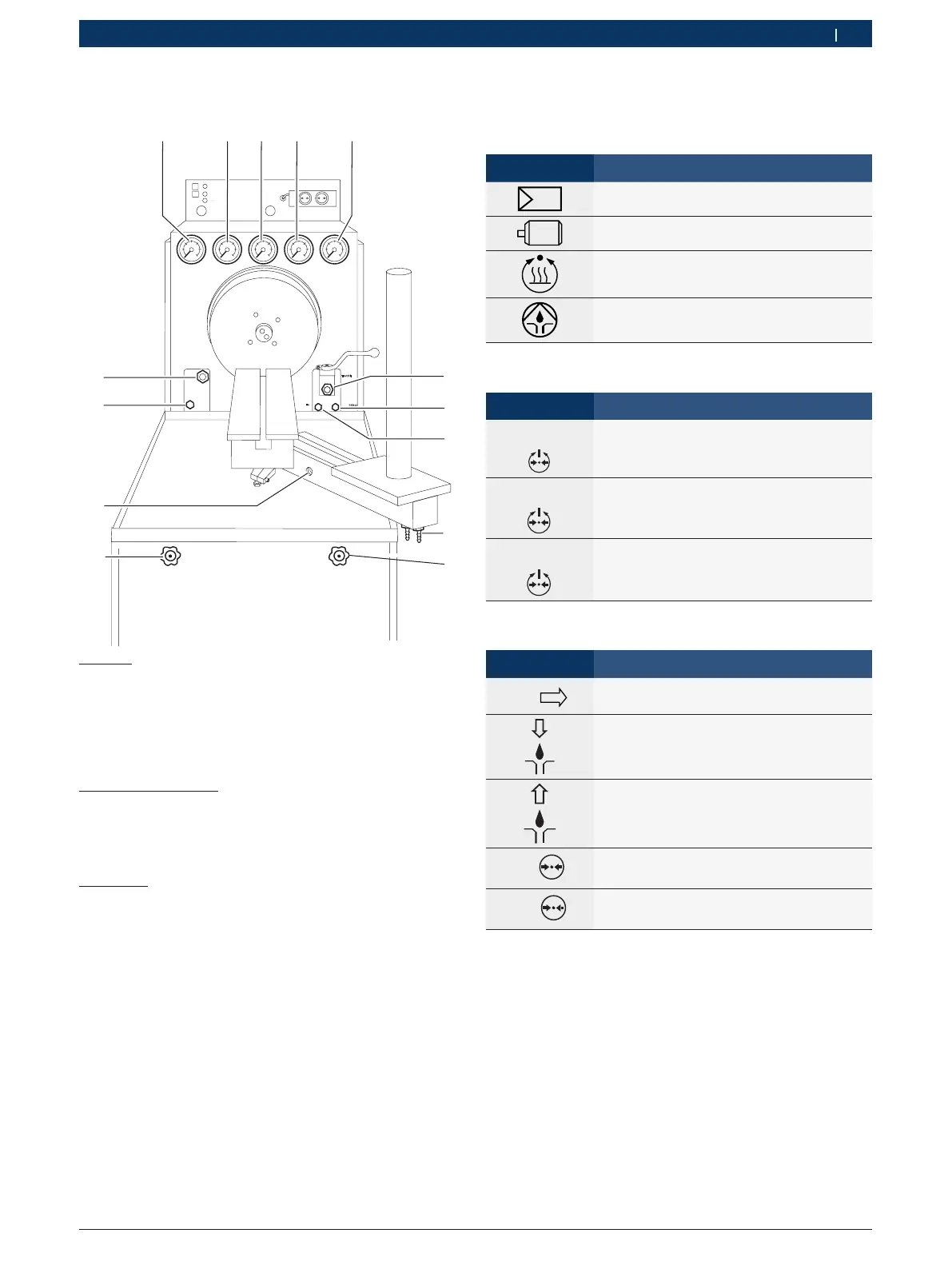

�.5.� Frontplate
24V
12V
TestOil
16bar
2,5bar
14
26
24
20
23 27 25 18 17
21
19
458735/3
22
16
15
Prøveolje
14 Tilførselskobling
15 Returtilkobling for måleinnretning
16 Prøveoljereguleringsventil
17 Manometer – lavtrykk 0 til 600 kPa
18 Manometer – høytrykk 0 til 6 MPa
19 Returtilkobling for innsprøytingspumpe
Smøreolje (ekstrautstyr)
20 Returtilkobling
21 Tilførselskobling
22 Smøreoljereguleringsventil
23 Manometer 0 til 1 MPa
Trykkmåling
24 Tilkobling for undertrykk / innvendig trykk pumpe
25 Manometer for undertrykk / innvendig trykk pumpe -100 til
+250 kPa
26 Tilkobling for matepumpetrykk
27 Manometer for matepumpetrykk 0 til 1,6 MPa
�.5.4 Symboler
Kontrolldel
Symbol Forklaring
Frekvensomformer og prøveoljetilførsel på/av
Drivmotor på/av
(regulatorfrigivelse)
Oppvarming på/av
Smøreoljetilførsel på/av
Reguleringsventiler
Symbol Forklaring
Test-
Oil
Prøveoljereguleringsventil
Venstredreiing v høytrykk
Høyredreiing v lavtrykk
Lube-
Oil
Smøreoljereguleringsventil
Pump Over Flow-
Oil
Overløpsreguleringsventil
Manometer- og prøveoljetilkoblinger
Symbol Forklaring
Test-
Oil
Prøveoljetilførsel
Smøreolje retur
Smøreolje tilførsel
250
kPa
Undertrykk/innvendig trykk pumpe
Manometertilkobling 250 kPa
1,6
MPa
Matepumpetrykk
Manometertilkobling 1,6 MPa
