Bosch EPS 815 - Kontroll Av Forløft, Matestart Og Kamakselforskyvning På Rekkepumper

1 689 979 672 2012-06-26| Robert Bosch GmbH
Betjening | EPS 807 / 815 | 2�7 no
12
13
458735/16

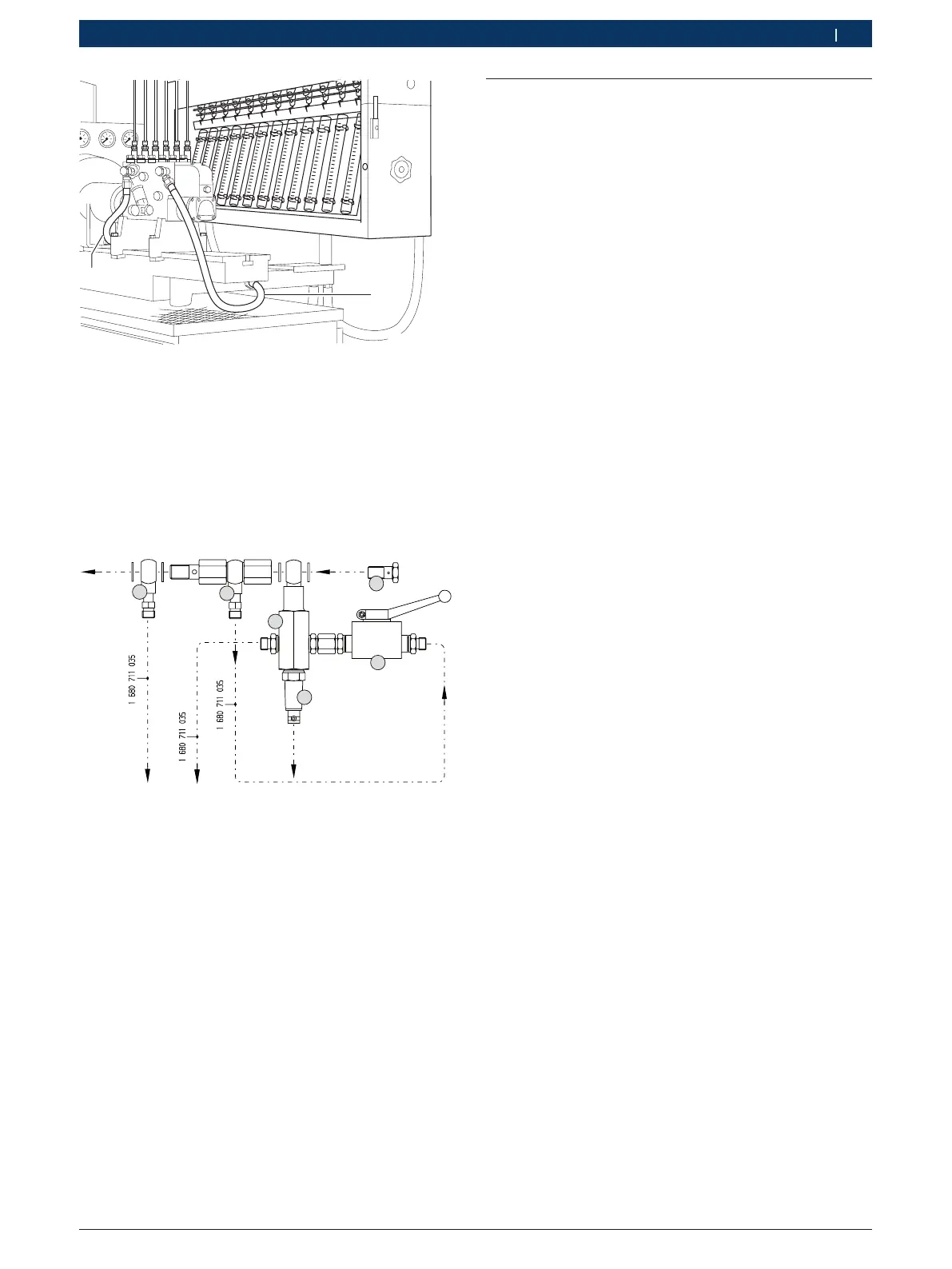

7. Koble testtrykkledninger fra MGT hhv. KMA til innsprøy-
tingspumpen.
8. På fordelerinnsprøytingspumper må i tillegg manome-
trene for måling av undertrykk/innvendig pumpetrykk og
matepumpetrykk kobles til.
9. Ringstuss (1) for manometertilkobling (for måling av
undertrykk /innvendig pumpetrykk) og ringstuss (2) med
hulskruer (for spyleledning) må kobles til i samsvar med
tilkoblingsskjemaet.
1
2
4
5
458770 Wn
3
6
EP/VE
10. Tilkoblingsdel (4), med temperaturføler (5) og sten-
gekran (6), må kobles til ved hjelp av OUT-skrue (3) i
samsvar med tilkoblingsskjemaet.
11. Koble til ledning på temperaturføleren (5).
12. Koble til ledning for prøveoljeretur hhv. overløpsmeng-
demåling på tilkoblingsdelen (4).
i Avhengig av bruken må ledningen enten kobles til på
prøveoljereturtilkoblingen på svingarmen eller ved over-
løpsmengdemåling oppe på MGT / KMA .
! Ved transportmengdemåling må stengekranen stå i posi-
sjon "Stengt". Dersom dette ikke overholdes, blir pumpen
stilt inn feil!
5.5 Kontroll av forløft, matestart og
kamakselforskyvning på rekkepumper
1. På innsprøytingspumpen må utløpet for prøveoljereturen
stenges.
2. Slå på prøveoljetilførselen.
3. Med reguleringsventilen for prøveoljetilførselstrykket stil-
les angitt høytrykk inn ved å dreie den mot venstre.
4. Åpne stengeskruen for matestart-rørbenden på prøve-
dyseholderen for 1. sylinder. På bestemte innsprøytings-
pumpetyper kan også en annen sylinder være foreskre-
vet. Bruk den vedlagte skrunøkkelen og åpne stenge-
skruen ca. 1/2 omdreining.
5. Bruk den vedlagte dreiepinnen til å dreie svingskiven i
innsprøytingspumpens dreieretning til kammen for 1. sy-
linder står i nedre dødpunkt. I denne stillingen renner
oljen ut av matestart-rørbenden.
i I stedet for manuell dreiing av svingskiven ved hjelp av
dreiepinnen, kan den også dreies via drevet i modus
vinkelmåling.
! Ta først dreiepinnen ut av svingskiven!
6. Monter matestart-måler (ekstrautstyr) på innsprøytings-
pumpen.
7. Sett an posisjonsføleren for måleinnretningen på rullestøte-
ren, og sett måleuret på 0 i nederste stilling.
8. Drei svingskiven videre i dreieretning. Da beveger kam-
men for innsprøytingspumpe-kamakselen stempelet
for innsprøytingselementet oppover via rullestøteren.
Matestart er nådd når stempelet lukker tilførselshullet. I
samme øyeblikk går oljestrømmen i rørbenden over fra
flytende tilstand til dråpe-tilstand (dråpekjede).
