276 | EPS 807 / 815 | První uvedení do provozucs
4. První uvedení do provozu
! Montáž, připojení a uvedení přístroje EPS 807 / 815
do provozu smí provádět pouze odborný personál.
4.1 Přeprava, instalace
Nebezpečí! Nebezpečí poranění v důsledku
neodborné přepravy EPS 807 / 815!
Při neodborné přepravě EPS 807 / 815 hrozí
nebezpečí poranění pádem nebo překlope-
ním.
¶ Používejte ochrannou obuv.
¶ Používejte pouze vhodné přepravní, opěr-
né prostředky a zvedáky s dostatečnou
nosností.
¶ Dbejte na těžiště (viz symbol těžiště).
¶ Při přepravě pomocí jěřábu, zvedáku a
opěrných prostředků upevněte na stávají-
cích úchytných bodech.
¶ Nezdržujte se pod zavěšenými břemeny.
BOSCH
B2
A1
A2
A3
A1
B
A
458735/9W
n
B1

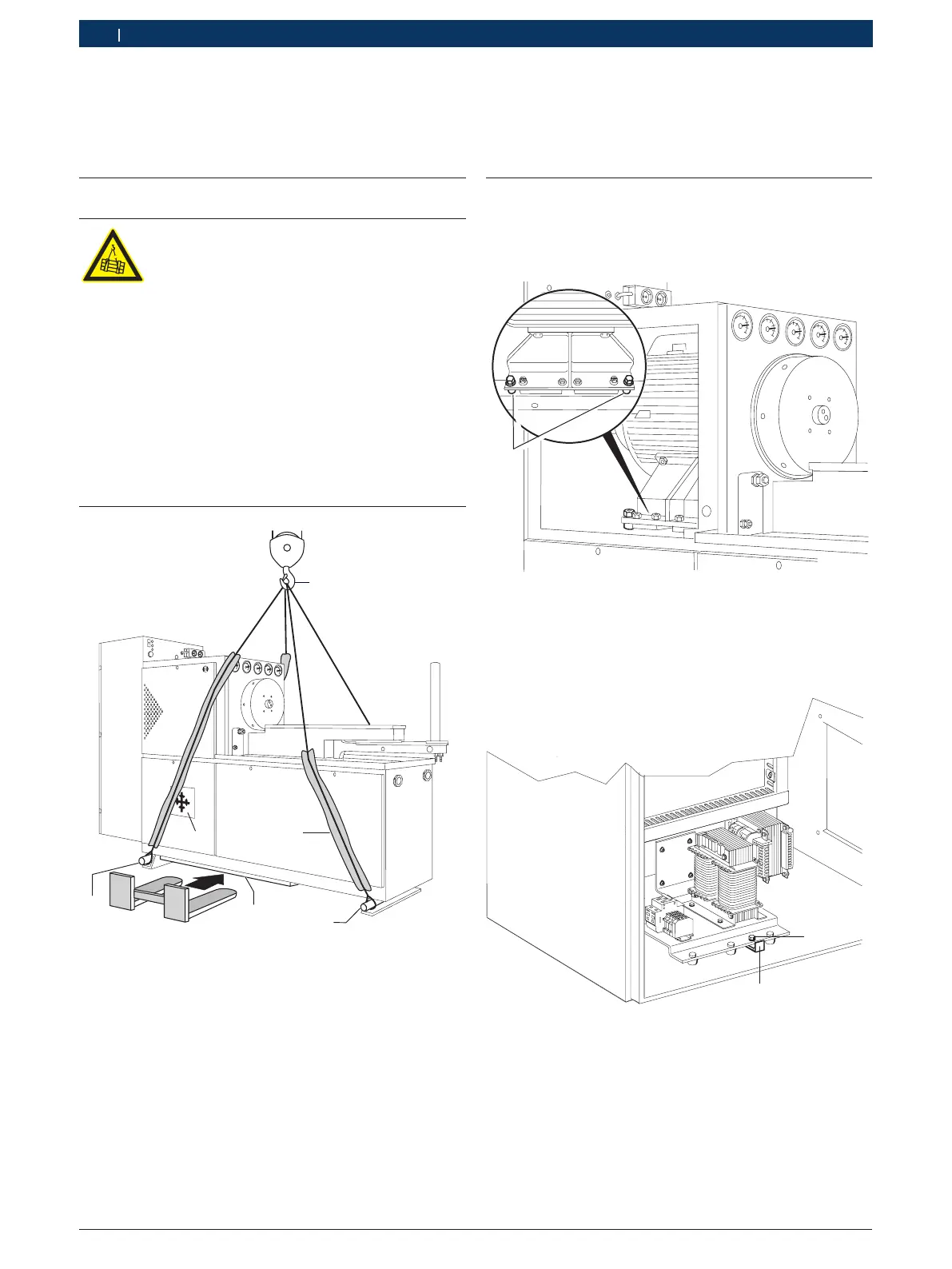

A Pomocí jeřábu (zvedáku)
A1 Kulaté železo, průměr 24 mm
A2 Podložka na lanech s ochranou laku
A3 Otočit do příznivé přepravní polohy
B Pomocí vysokozdvižného vozíku
B1 Symbol těžiště
B2 Podložit desku (1000 x 700 x 25 mm) jako rovnou nosnou
plochu pro vidlici na spodní straně zkušební stanice
Zkušebna vstřikovacích čerpadel se musí umístit na
pevném a rovném podkladu společně s dodanými izo-
lačními deskami a vyrovnat pomocí vodováhy. Vztažným
bodem je horní hrana olejové vany.
4.2 Odstranění přepravních pojistek
1. Demontujte horní kryty (vlevo a vpravo) a odstraňte
4 šrouby s červeně označenými rozpěrnými pouzd-
ry(1).
1
458735/10
2. Otevřete dvířka skříňového rozdělovače a odstraňte
upevňovací šroub (1) s červeně označenou přepravní
pojistkou.
4 5
458735-23
1
2
