Operacje rozruchowe | EPS 807 / 815 | 255 pl
4.� Przyłącze sieciowe
NIEBEZPIECZEŃSTWO! Niebezpieczeństwo
porażenia prądem elektrycznym wskutek
kontaktu z częściami znajdującymi się pod
napięciem!
Nawet przy wyłączonym wyłączniku głównym
zaciski wejściowe wyłącznika głównego L1,
L2, L3 znajdują się pod napięciem. Kontakt
z zaciskami wyłącznika głównego L1, L2, L3
może doprowadzić do porażenia prądem,
ataku serca i śmierci.
¶ Prace wewnątrz szafki rozdzielczej mogą
być wykonywane tylko przez wykwalifi-
kowanych elektryków albo przeszkolone
osoby pod nadzorem wykwalifikowanego
elektryka.
¶ Przykryć albo odgrodzić części znajdujące
się pod napięciem.
458735/21P
1
2
3
4
i Przyłącze sieciowe należy wykonać zgodnie z
załączonym schematem.

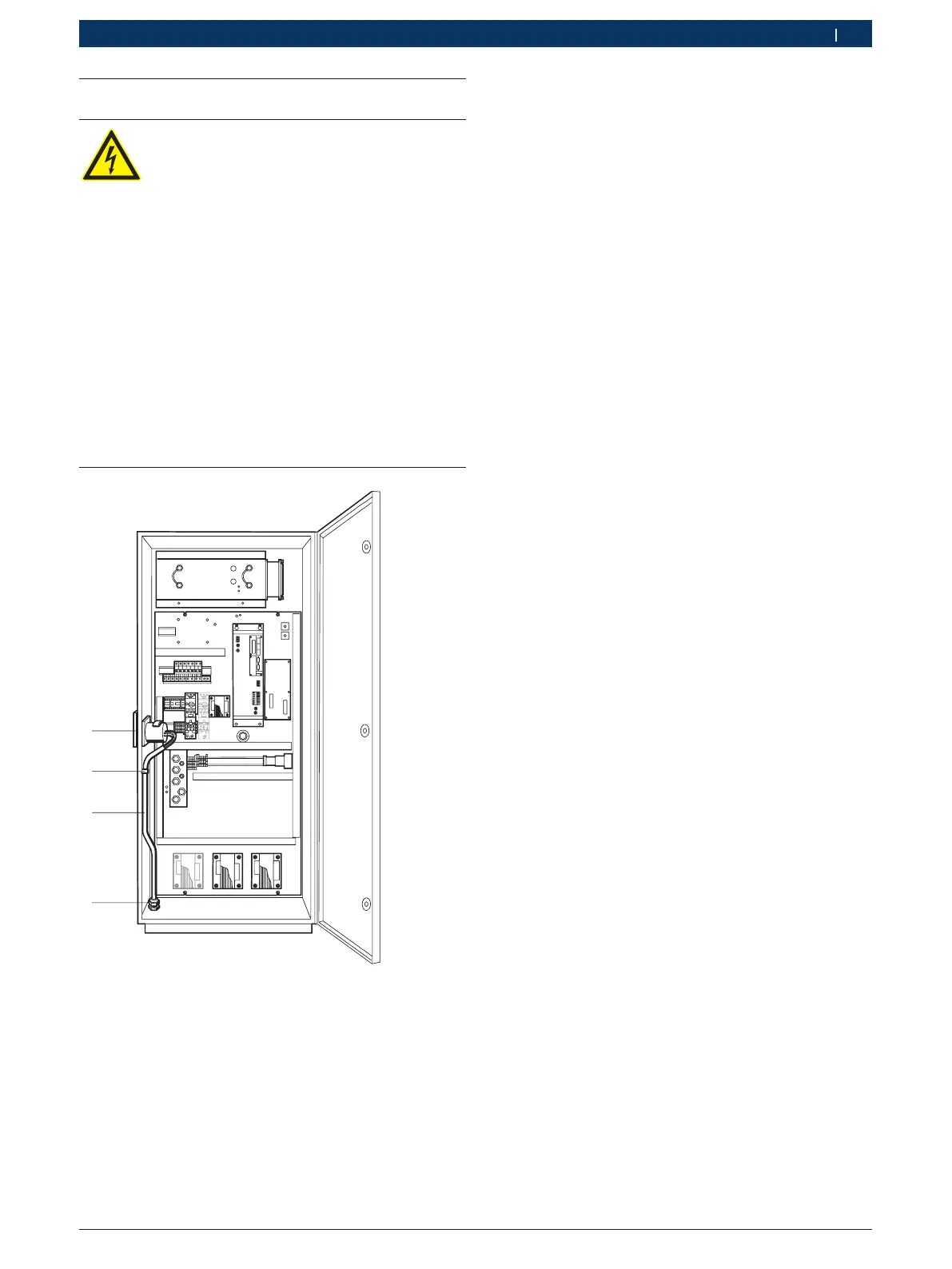

Przewód sieciowy (3) wprowadzić przez przepust
kablowy(4) u dołu szafki rozdzielczej do wyłącznika
głównego (1) i przymocować zamontowaną wstępnie
opaską kablową(2).
Należy szczególnie przestrzegać następujących
punktów:
Dostarczone, nowe podstawowe stanowisko jest
zawsze ustawione na najwyższe możliwe napięcie. Oz-
nacza to:
R wersja podstawowa...001 (400 V)
$ nie wymaga ustawienia.
R wersja...002
(200 V / 220 V / 230 V / 240 V) na 240 V
$ wymaga ustawienia.
R wersja...003
(440 V / 460 V / 480 V / 500 V) na 500 V
$ wymaga ustawienia.
Ustawić urządzenie na napięcie sieci lokalnej zgodnie
zeschematem elektrycznym.
Stanowisko do kontroli pomp wtryskowych wolno
podłączać wyłącznie do uziemionej, symetrycznej sie-
ci prądu przemiennego trójfazowego o ustawionym
napięciu lokalnym ±10% i częstotliwości sieciowej
50/60 Hz.
Przewód złącza uziemiającego musi mieć przy tym prze-
krój co najmniej 10 mm².
i Przy korzystaniu z systemu pomiarowego MGT przy
częstotliwości sieciowej 60 Hz należy przełożyć mos-
tek między zaciskami 161 – 162 w położenie między
zaciskami 162 – 163 panelu zacisków (patrz schemat
elektryczny, arkusz 5).
