98 | EPS 807 / 815 | Descrizione del prodottoit
�.5.5 Valvola regolatrice di pressione per alta e
bassa pressione
Nella valvola regolatrice di pressione (16) vi sono due
camere olio con diversi fori di collegamento e filettature.
Per mezzo dell’alberello filettato, un cono di valvola
viene regolato in senso longitudinale. Mediante rota-
zione sinistrorsa dell’alberello fino all’arresto, le due
camere olio vengono separate. Dall’attacco di alimen-
tazione (14) può essere pre levata alta pressione d’olio
(6 MPa). Mediante rotazione destrorsa dell’alberello
filettato le due camere olio sono collegate. L’alta pres-
sione dell’olio sfugge verso la parte a bassa pressione.
Dall’attacco di alimentazione (14) ora può essere pre-
levata una bassa pressione d’olio. Attraverso adeguata
regolazione dell’alberello, utilizzando una valvola di
troppo pieno pre scritta per la pompa da provare (vedi
istruzioni di prova per la rispettiva pompa), è possibile
regolare una pressione tra 0 e 600 kPa.

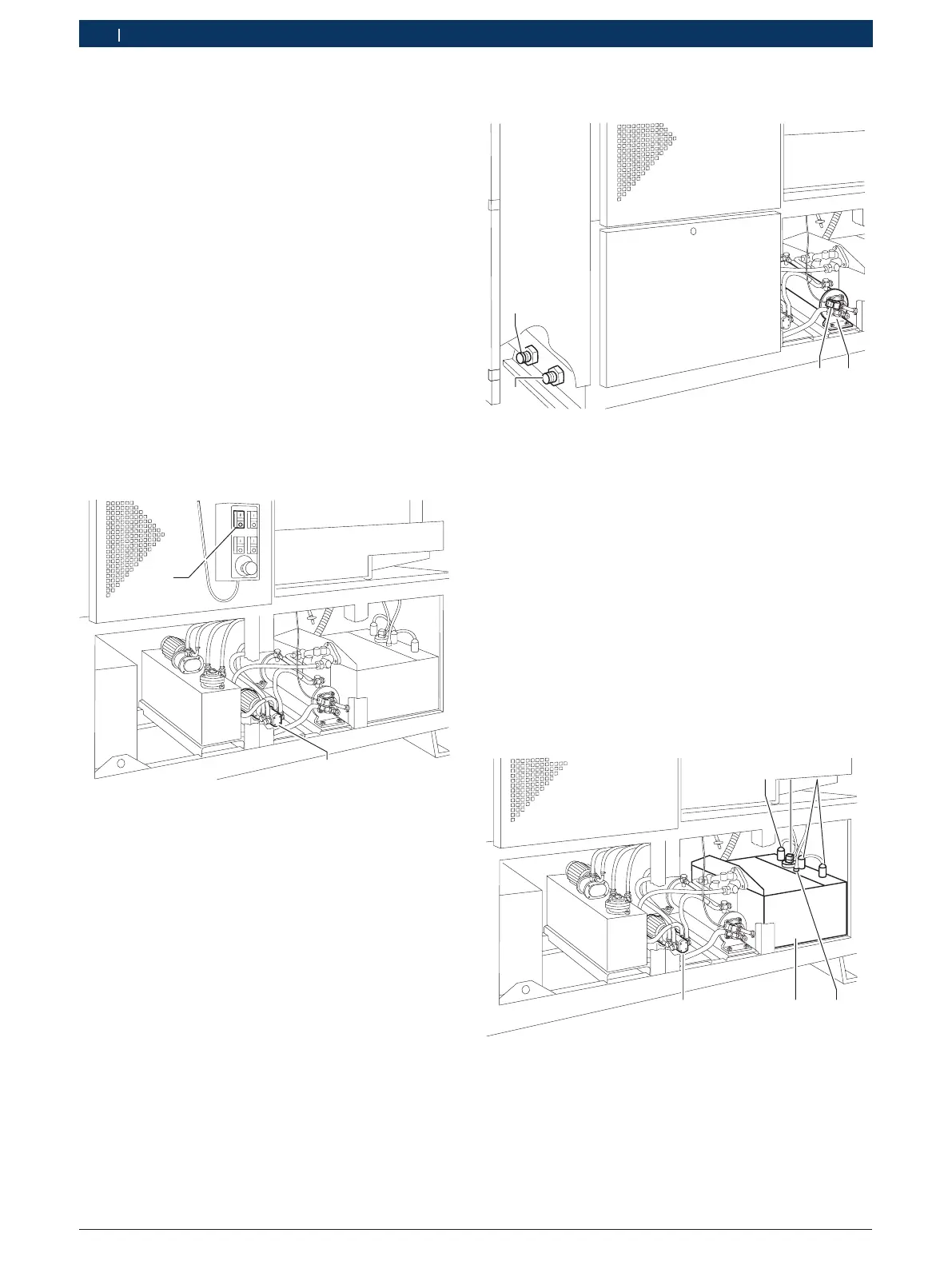

�.5.6 Alimentazione dell’olio di prova
1
2
458735/4
Nella vasca di fondo del basamento del banco prova è
montata una pompa di alimentazione dell’olio di prova
(1) a comando elettrico. La pompa viene accesa con
l’interruttore (2) del dispositivo di comando.
�.5.7 Raffreddamento dell’olio di prova
1
2
3
4
458735/5
Il raffreddamento dell’olio di prova avviene per mezzo
di un scambiatore di calore (1). L’olio di prova scorre
attraverso i tubi di raffreddamento e cede il suo calore
all’acqua che lambisce i tubi di raffreddamento.
Attraverso la valvola proporzionale (2), in dipendenza
dal regolatore di temperatura (MGT o KMA, vedi relative
istruzioni per l’uso), viene alimentata la quantità d’ac-
qua di raffreddamento rispettivamente necessaria.
Gli attacchi per l’alimentazione (4) ed il ritorno (3)
dell’acqua di raffreddamento sono disposti sul lato po-
steriore del banco prova.
! Nello scarico dell’acqua di raffreddamento il commit-
tente deve montare un separatore d’olio.
�.5.8 Riscaldamento dell’olio di prova
3
45
1 1
2
458735/6
L’interruttore di inserimento/disinserimento del riscal-
damento dell’olio di prova si trova sull’apparecchio di
comando (vedere il § 3.5.2). Il riscaldamento può esse-
re inserito, se necessario.
