Bosch EPS 815 - Mål EPS 807;815

1 689 979 672 2012-06-26| Robert Bosch GmbH
222 | EPS 807 / 815 | Tekniske datada

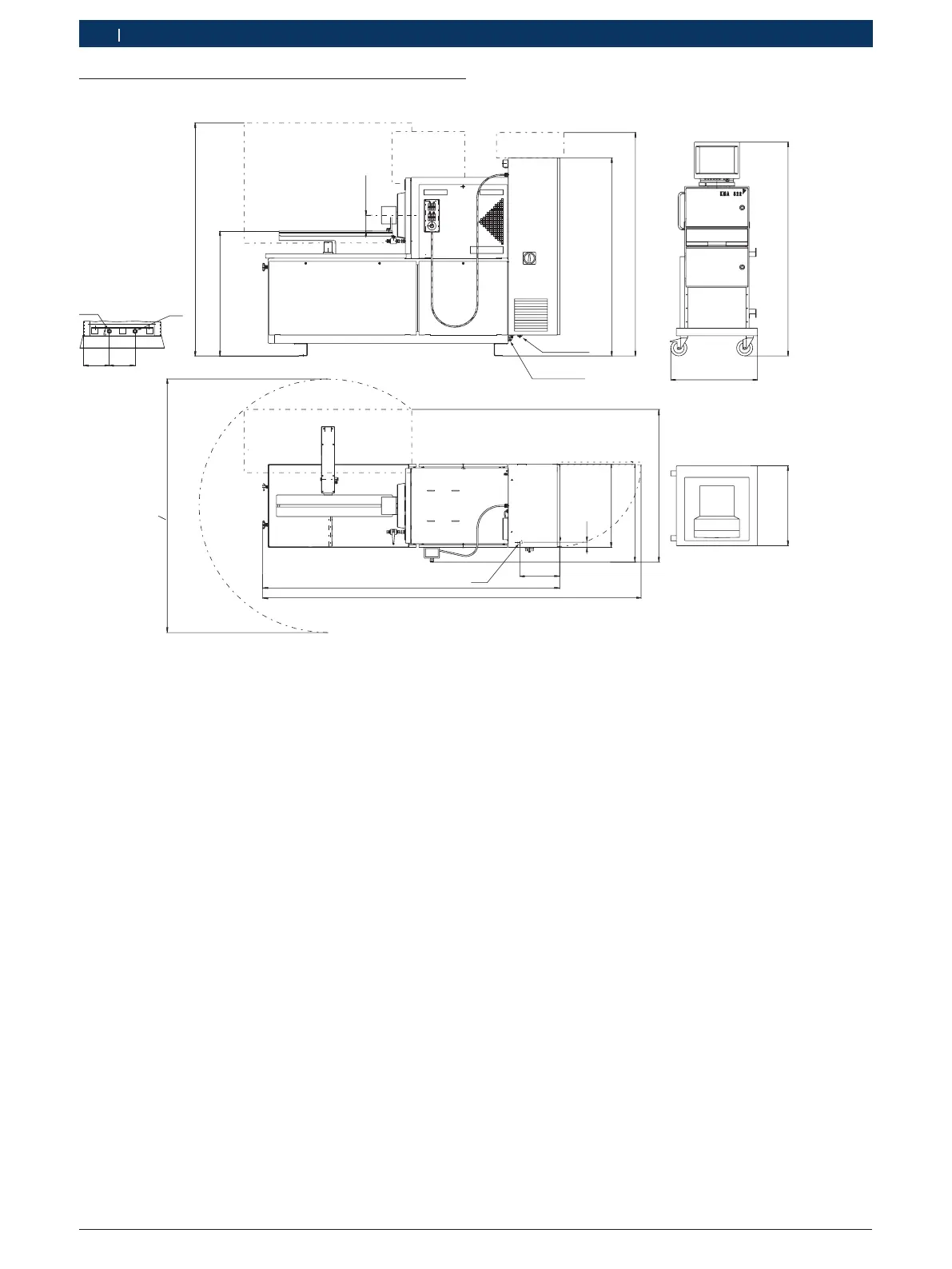

9.6 Mål EPS807/815
a
b
321
4
5
4
1690 mm
1765 mm
1565 mm
125 mm
200mm 200mm
max. 1840 mm
min. 1500 mm
987 mm
673 mm
40 mm
656 mm
773 mm
1207 mm
630 mm
2306 mm
2937 mm
310 mm
o 2003 mm
458753 R
1 maksimal montageplads til målecelleholder ved KMA802/822
eller måleglasbakke ved MGT 812/824.
2 maksimal montageplads til skærm og tastatur ved KMA 802
eller slagtæller og omdrejningstæller ved MGT 812/824.
3 maksimal montageplads til pc-kabinet ved KMA802.
4 Nettilslutning
5 Vandtilslutning (kølevandstilslutning)
a) Tilløbstilslutning G½" A ISO 228-1
a) Tilbageløbstilslutning G½" A ISO 228-1
! Kølevandstilløbet på montagestedet skal være
udstyret med en trykreduktionsventil (indstillet til
250kPa), et beskyttelsesfilter og en stopventil.
! Kølevandstemperaturen må maks. udgøre 17 grader;
ved højere kølevandstemperatur skal der på monta-
gestedet installeres en passende køleanordning.
! Kølevandstilførslen skal uden spærremulighed føres
ud i spildevandsledningen via en olieudskiller.
