164 | EPS 807 / 815 | Descrição do produtopt

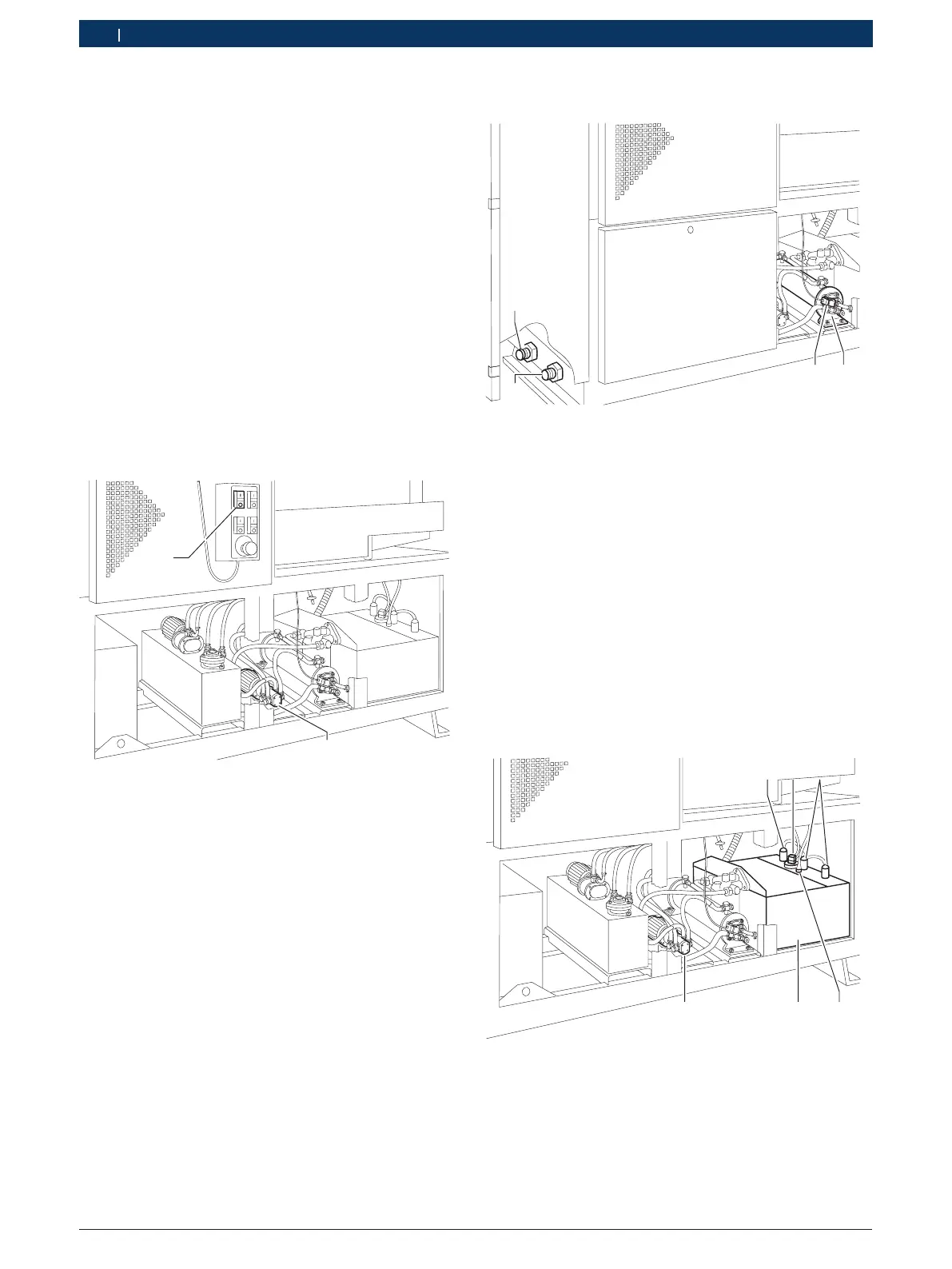

�.5.7 Refrigeração do óleo de teste
1
2
3
4
458735/5
A refrigeração do óleo de teste é efetuada através de um
permutador de calor (1). O óleo de teste flui pelos tubos
de arrefecimento e transfere o seu calor para a água que
neles circula.
A quantidade necessária de água de refrigeração é ali-
mentada através da válvula proporcional (2) em função do
regulador da temperatura (MGT ou KMA, ver as respecti-
vas instruções de funcionamento).
As conexões para a alimentação (4) e para o retorno (3)
da água de refrigeração encontram-se do lado posterior
da bancada de teste.
! Deve-se montar um separador de óleo na saída de
escoamento da água de refrigeração.
�.5.8 Aquecimento do óleo de teste
3
45
1 1
2
458735/6
O interruptor para ligar/desligar o aquecimento do óleo
de teste encontra-se no painel de comando (ver 3.5.2).
Se necessário, pode-se ligar o aquecimento.
�.5.5 Válvula reguladora da pressão
Na válvula reguladora da pressão (Fig.1, Pos.16),
encontram-se duas câmaras de óleo com vários furos de
ligação e roscas.
Através do fuso roscado, é ajustado um cone da válvula
no sentido longitudinal. Rodando o fuso para a esquerda
até ao encosto, as duas câmaras de óleo ficam separadas.
Na conexão de alimentação (14) pode ser retirada alta
pressão do óleo (6 MPa). Rodando o fuso roscado para
a direita, as duas câmaras de óleo ficam unidas. A alta
pressão do óleo sai para a peça de baixa pressão. Na co-
nexão de alimentação (14) pode agora ser retirada baixa
pressão do óleo. Mediante um posicionamento adequado
do fuso, é possível ajustar uma pressão entre 0 e 600 kPa,
utilizando para isso uma válvula de retorno prescrita para
a bomba a testar (ver instruções de teste para a respecti-
va bomba injetora).
�.5.6 Alimentação de óleo de teste
1
2
458735/4
Na concavidade do piso da carcaça da bancada de teste
está montada a bomba de alimentação de óleo de teste
(1) acionada eletricamente. A bomba é ligada com o
interruptor (2) do painel de comando.
