1 689 979 672 2012-06-26| Robert Bosch GmbH
78 | EPS 807 / 815 | Primera puesta en funcionamientoes
4. Primera puesta en funcio-
namiento
! El montaje, la conexión y la puesta en servicio del
EPS 807 / 815 solamente debe ser realizado por
personal especializado.

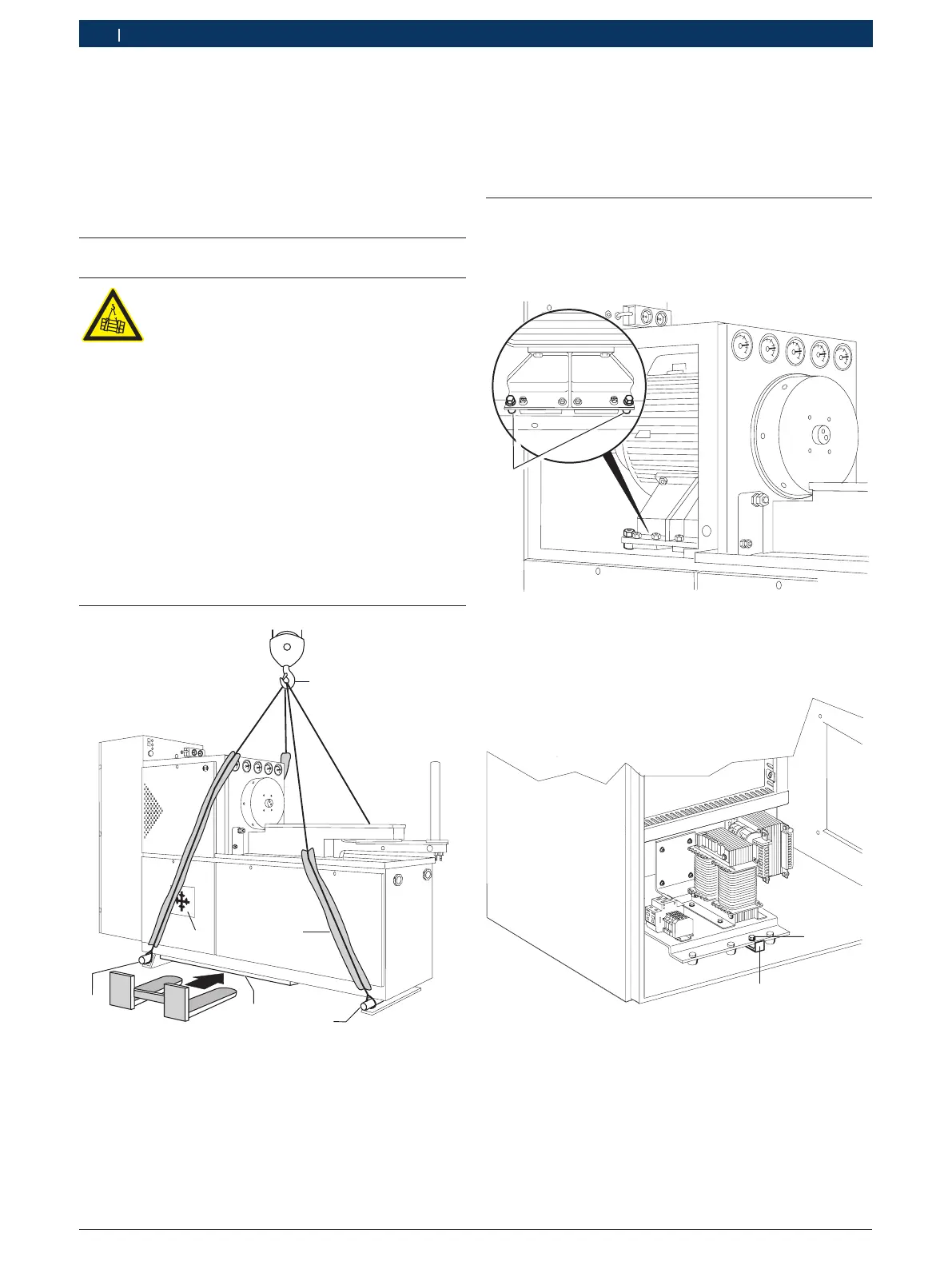

4.1 Transporte, emplazamiento
¡Peligro! ¡Peligro de lesiones en caso de
transporte inadecuado del EPS807 / 815!
Si el EPS807 / 815 se transporta de forma
inadecuada, existe riesgo de sufrir lesiones
por caída o vuelco.
¶ Llevar puesto calzado de protección.
¶ Utilizar únicamente medios de transporte,
dispositivos elevadores y receptores de
carga con la suficiente capacidad portante.
¶ Tener en cuenta la posición del centro
de gravedad (ver el símbolo de centro de
gravedad).
¶ Al transportar con grúa, fijar el dispositivo
elevador y los receptores de carga en los
puntos de enganche previstos.
¶ No situarse debajo de cargas suspendidas.
BOSCH
B2
A1
A2
A3
A1
B
A
458735/9W
n
B1
A con grúa (herramienta elevadora)
A1 Hierro redondo de 24 mm de diámetro
A2 Placa de asiento con protección para la laca
A3 Girar a la posición de transporte adecuada
B con estibador de horquilla
B1 Simbolo para centro de gravedad.
B2 Colocar una tabla (100 x 700 x 25 mm) como superficie de apoyo
para la horquilla en la parte inferior del banco de pruebas.
El banco de pruebas para bombas de inyección debe
ser emplazado en una superficie firme y lisa, con los
apoyos de fieltro parte del volumen de entrega y nive-
lado mediante un nivel. Punto de referencia es el borde
superior de la bandeja de aceite.
4.2 Quitar los seguros para transporte
1. Desmontar para ello la cobertura superior (a la de-
recha y a la izquierda) y alejar los 4 tornillos con los
manguitos de distancia (1) marcados con rojo.
1
458735/10
2. Abra las puertas del armario de distribución y desen-
rosque el tornillo de fijación (1) con el dispositivo de
seguridad para el transporte señalado en rojo.
4 5
458735-23
1
2
