192 | EPS 807 / 815 | Käyttöfi

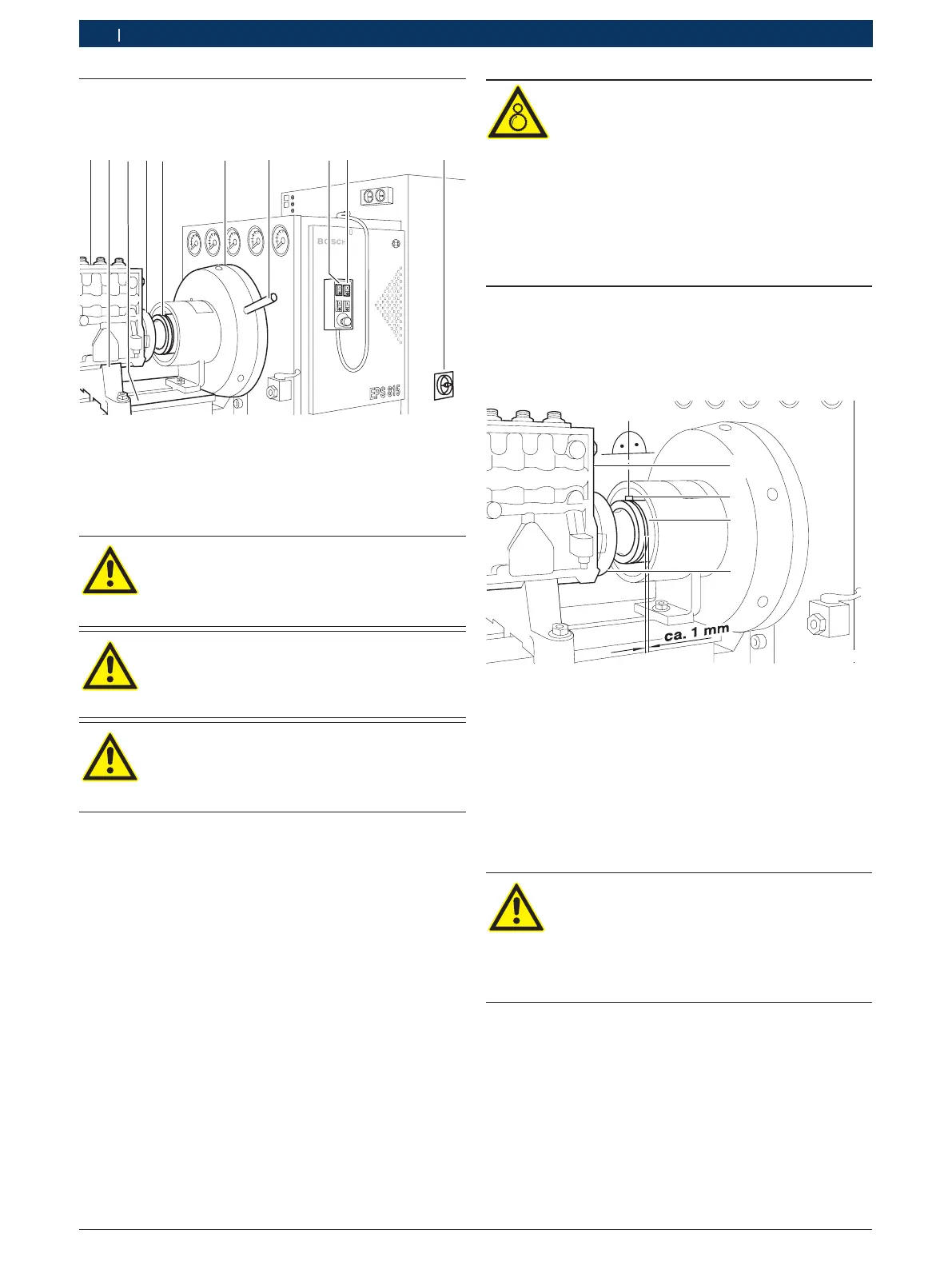

5.4 Testauksen valmistelu
1
2
4 5 6 7
8
9
10
458735/14
3
1. Kiinnitä testattava ruiskutuspumppu (1) siihen tar-
koitetuilla kiinnitysosilla (2) kiinnityskiskoon (3).
2. Kiristä ruiskutuspumpun (1) kytkinpuolikas (4) välyk-
settömän käyttökytkimen (5) leukojen väliin.
Kiinnitysosille ja kytkinpuolikkaalle ilmoi-
tettuja kiristystiukkuuksia (ks. kappale 8,
Kiristystiukkuudet) on noudatettava ehdot-
tomasti.
Aputappia (7), jolla vauhtipyörää pyöri-
tetään käsin, ei saa jättää vauhtipyörän
kiinnitysreikiin.
ISO-käyttökytkin kuuluu EPS:n turvatekni-
siin osiin. Em. syystä ISO-käyttökytkimen
saa kunnostaa ainoastaan valtuutettu
Bosch-huoltopalvelu.
3. Kun pääkytkin (10) on aktivoitu ja painetaan ON-/
OFF-kytkintä (8), taajuusmuuttaja kytketään verkko-
virtaan. Samanaikaisesti käynnistetään testausöljyn
syöttö.
4. Paina ON-/OFF-kytkintä (9), niin käyttömoottori
kytkeytyy valmiustilaan (säädin on aktivoitu).
Varoitus! Varo pyöriviä osia – ne voivat
siepata mukanaan!
Pyörivät osat voivat siepata vaatetuksen,
korut tai hiukset mukaansa ja aiheuttaa
vakavan työtapaturman.
¶ Pyöriviin ja liikkuviin osiin on pidettävä
riittävän suuri etäisyys.
¶ Pyörivät osat on suojattava.
¶ Pyörivien osien kohdalta ei pidä kurkottaa
koepenkin sisään.
! Pumppukoepenkin pyörintänopeutta voidaan säätää
vain siinä tapauksessa, että kokoonpanoon kuuluu
määrienmittausjärjestelmä (MGT tai KMA).
! On ehdottomasti katsottava, että käyttökytkimen (4)
ja ruiskutuspumpun (1) kytkinpuolikkaan (3) väliin jää
n. 1 mm:n välys.
! Kiinnitysleukojen on oltava vaakasuorassa, kun ruuvi
(5) kiristetään momenttiavaimella. Näin varmiste-
taan, että molemmat kytkimet yhdistetään saman-
suuntaisesti, jolloin kytkinlamellit eivät pääse kulu-
maan ennenaikaisesti.
Kiristinruuveille (5) ilmoitettuja kiristystiuk-
kuuksia (ks. kappale 8) on ehdottomasti
noudatettava, muutoin seurauksena voi olla
onnettomuus sekä ihmisille että koneelle.
Lisäksi kiristinruuvin (5) on oltava laadultaan
lujuusluokan 12.9 mukainen.
5. Rivipumppuja testattaessa yhdistetään testausöljyn
tuloliitäntä (12) ja paluuliitäntä (13) ruiskutuspump-
puun niille kuuluviin liitäntöihin.
6. Liitä sitten testausöljyn tuloputki ruiskutuspumpun
vastaavaan liitäntään.
