254 | EPS 807 / 815 | Operacje rozruchowepl
4. Operacje rozruchowe
! Urządzenie EPS 807 / 815 może być ustawiane,
montowane, przyłączane i uruchamiane tylko przez
wykwalifikowany personel.

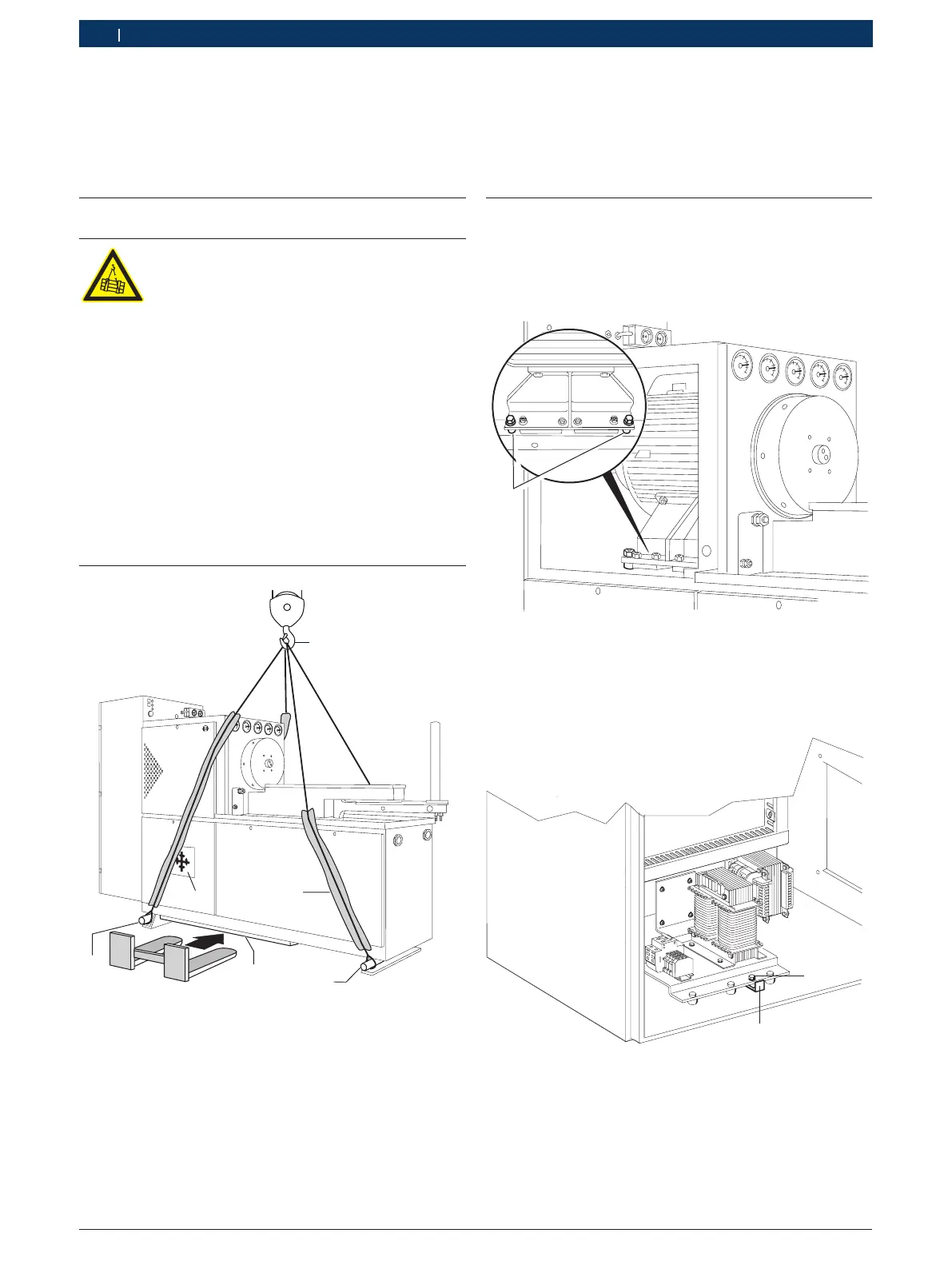

4.1 Transport, ustawianie
Niebezpieczeństwo! Niebezpieczeństwo
zranienia przy nieprawidłowym transporcie
urządzenia EPS 807 / 815!
Nieprawidłowo transportowane urządzenie
EPS 807 / 815 może spaść lub przewrócić
się i spowodować obrażenia.
¶ Nosić obuwie ochronne.
¶ Używać wyłącznie odpowiednich środków
transportu, podnośników i elementów
mocujących o wystarczającym udźwigu.
¶ Zwracać uwagę na pozycję środka
ciężkości (patrz symbol środka ciężkości).
¶ Przy transportowaniu zamocować dźwig,
podnośnik i elementy mocujące w prze-
widzianych punktach mocowania.
¶ Nie przebywać pod wiszącym ciężarem.
BOSCH
B2
A1
A2
A3
A1
B
A
458735/9W
n
B1
A przy pomocy dźwigu (podnośnika)
A1 pręt okrągły o średnicy 24 mm
A2 podkładka lin z zabezpieczeniem lakieru
A3 obrócić w korzystne położenie transportowe
B wózkiem widłowym
B1 symbol środka ciężkości
B2 deska (1000 x 700 x 25 mm) jako równa powierzchnia
przyłożenia wideł do spodu stanowiska
Stanowisko do kontroli pomp wtryskowych należy
ustawić na stabilnym, równym podłożu z użyciem
dostarczonych płyt izolacyjnych i wypoziomować przy
użyciu poziomnicy. Punktem odniesienia jest górna
krawędź wanny olejowej.
4.2 Zdejmowanie zabezpieczeń transpor-
towych
1. Zdemontować górne pokrywy (z lewej strony i z pra-
wej strony) i wykręcić 4 śruby z oznaczonymi czer-
wonym kolorem tulejami dystansowymi (1).
1
458735/10
2. Otworzyć drzwi szafki rozdzielczej i wykręcić śrubę
mocującą (1) z oznaczonym czerwonym kolorem
zabezpieczeniem transportowym.
4 5
458735-23
1
2
