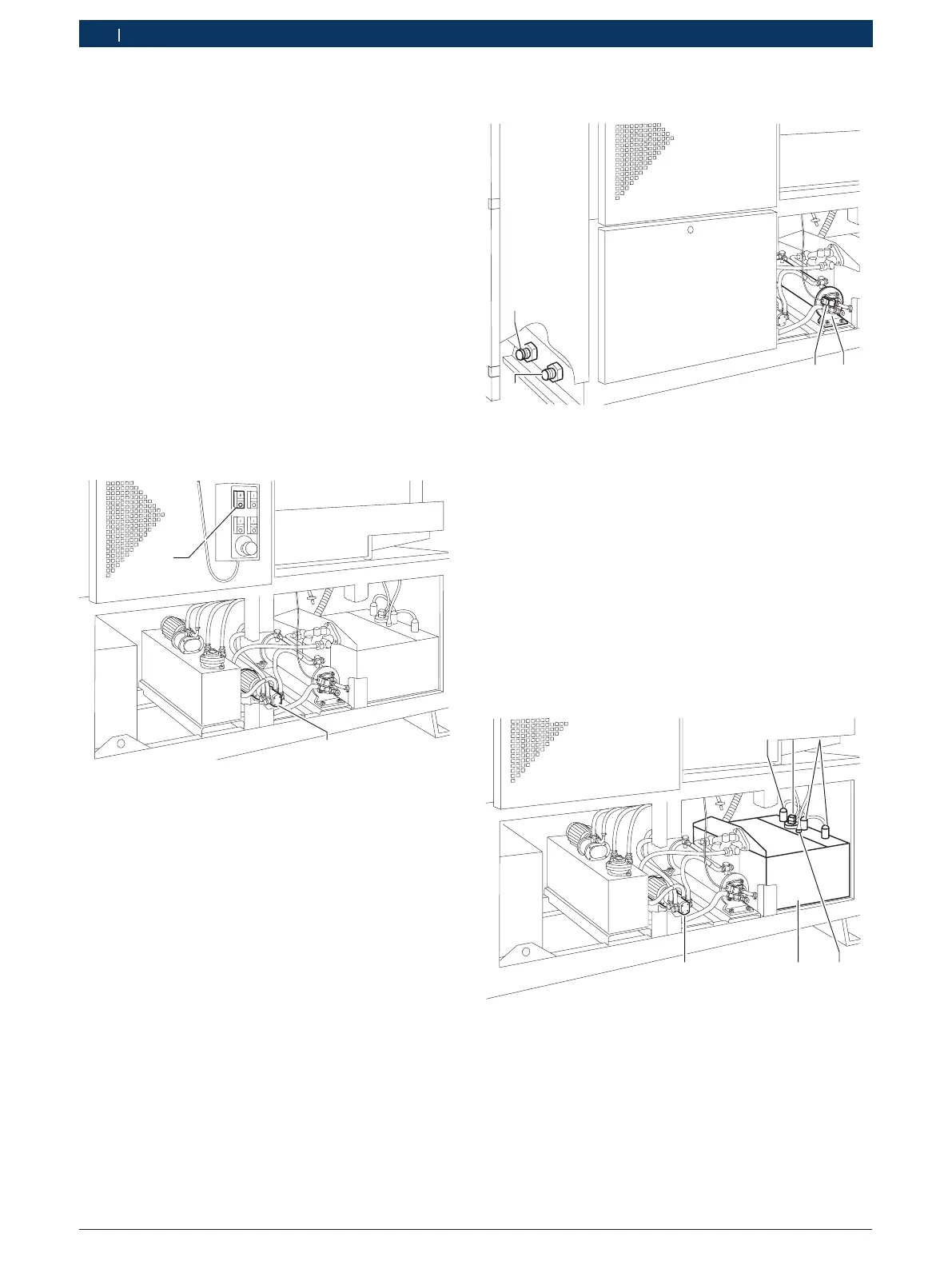

�.5.7 Chłodzenie oleju testowego
1
2
3
4
458735/5
Olej testowy jest chłodzony przez wymiennik ciepła (1).
Olej testowy przepływa przez rurki chłodzące i oddaje
ciepło do wody omywającej rurki chłodzące.
Za pośrednictwem zaworu proporcjonalnego (2) dop-
rowadzana jest w zależności od regulatora temperatury
(MGT albo KMA, patrz odpowiednia instrukcja obsługi)
wymagana ilość wody chłodzącej.
Złącza dopływu (4) i odpływu (3) wody chłodzącej
znajdują się w tylnej części stanowiska.
! W odpływie wody chłodzącej należy zainstalować
separator oleju.
�.5.8 Ogrzewanie oleju testowego
3
45
1 1
2
458735/6
Włącznik-wyłącznik układu ogrzewania oleju testowego
znajduje się na panelu obsługi (patrz 3.5.2). Ogrzewa-
nie można włączać zgodnie z zapotrzebowaniem.
�.5.5 Zawór regulacji ciśnienia
W zaworze regulacji ciśnienia (Fig.1, Poz.16) znajdują się
dwie komory olejowe z różnymi otworami pod przyłącza
i gwintami.
Bolec gwintowany służy do ustawiania grzybka zaworu w
kierunku podłużnym. Gdy bolec gwintowany jest obrócony
do oporu w lewo, obie komory olejowe są od siebie odse-
parowane. Z króćca dopływowego (14) można odbierać
wysokie ciśnienie oleju (6 MPa). Gdy bolec gwintowany
jest obrócony do oporu w prawo, obie komory olejowe
są połączone. Wysokie ciśnienie oleju uchodzi do części
niskociśnieniowej. Z króćca dopływowego (14) można
teraz odbierać niskie ciśnienie oleju. Przez odpowiednie
ustawienie bolca można, przy użyciu przeznaczonego
dla kontrolowanej pompy zaworu przelewowego (zobacz
instrukcję testowania dla odpowiedniej pompy), ustawiać
ciśnienie w przedziale od 0 do 600 kPa.
�.5.6 Zasilanie olejem testowym
1
2
458735/4
W wannie dennej obudowy stanowiska jest zamonto-
wana napędzana elektrycznie pompa tłocząca olej
tes towy (1). Pompa jest włączana przełącznikiem (2)
panelu obsługi.
