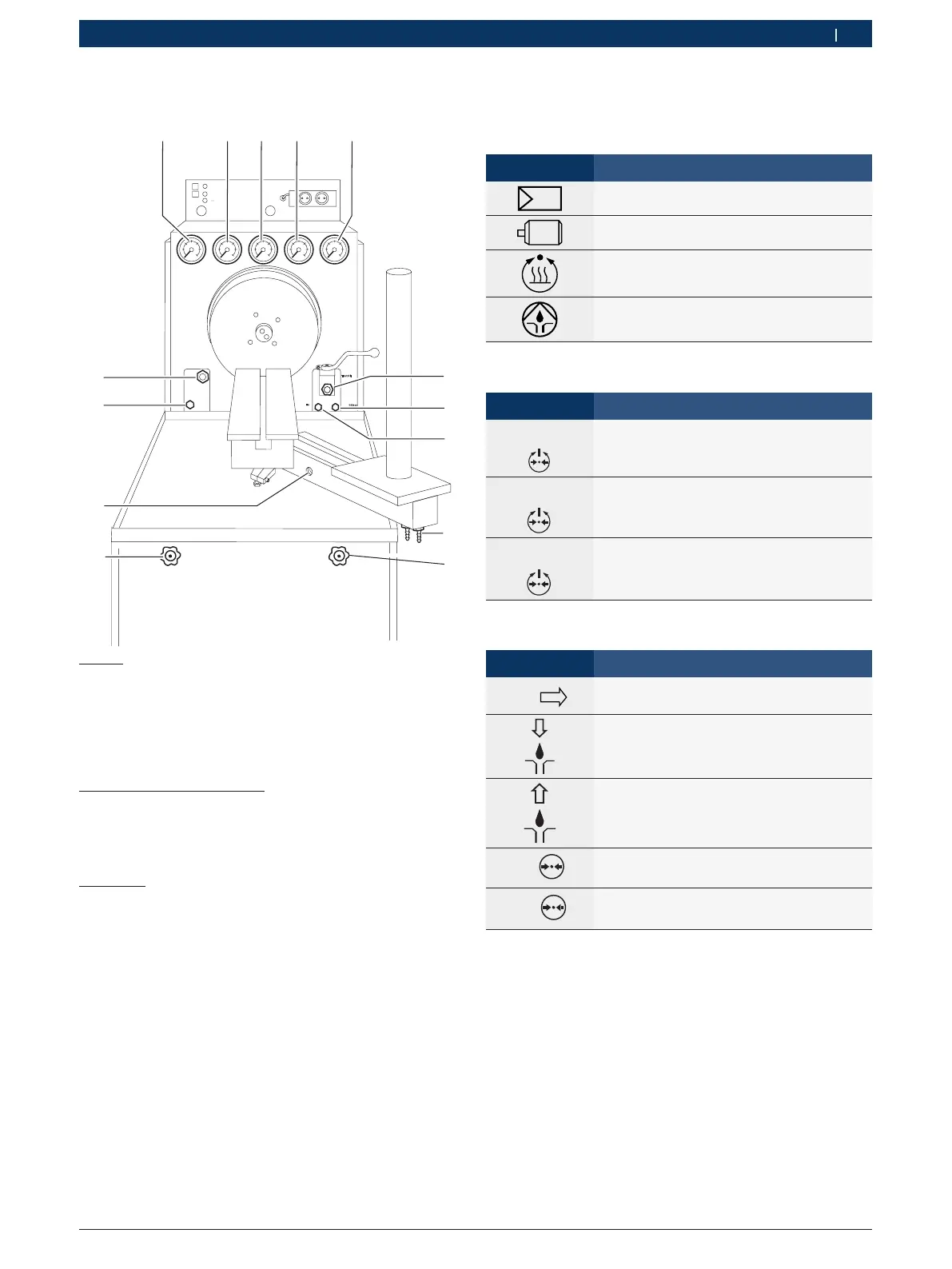

�.5.� Frontplaat
24V
12V
TestOil
16bar
2,5bar
14
26
24
20
23 27 25 18 17
21
19
458735/3
22
16
15
Testolie
14 Toevoeraansluiting
15 Terugloopaansluiting voor meetinrichting
16 Regelventiel testolie
17 Manometer – lagedruk 0 tot 600 kPa
18 Manometer – hogedruk 0 tot 6 MPa
19 Terugloopaansluiting voor inspuitpomp
Smeerolie (speciale toebehoren)
20 Terugloopaansluiting
21 Toevoeraansluiting
22 Regelventiel smeerolie
23 Manometer 0 tot 1 MPa
Drukmeting
24 Aansluiting voor onderdruk / inwendige pompdruk
25 Manometer voor onderdruk / inwendige pompdruk
-100 tot +250 kPa
26 Aansluiting voor transportpompdruk
27 Manometer voor transportpompdruk 0 tot 1,6 MPa
�.5.4 Symbolen
Bedieningsdeel
Symbool Toelichting
Omvormer en testolievoorziening aan/uit
Aandrijfmotor aan/uit
(Regelaarvrijgave)
Verwarming aan/uit
Smeerolievoorziening aan/uit
Regelventielen
Symbool Toelichting
Test-
Oil
Regelventiel testolie
Links draaien van hogedruk
Rechts draaien van lagedruk
Lube-
Oil
Regelventiel smeerolie
Pump Over Flow-
Oil
Overloop-regelventiel
Manometer- en testolieaansluitingen
Symbool Toelichting
Test-
Oil
Testolie-toevoer
Smeerolie-terugloop
Smeerolie-toevoer
250
kPa
Onderdruk/inwendige pompdruk
Manometeraansluiting 250 kPa
1,6
MPa
Druk inspuitpomp
Manometeraansluiting 1,6 MPa
