296 | EPS 807 / 815 | Ürün tanımıtr

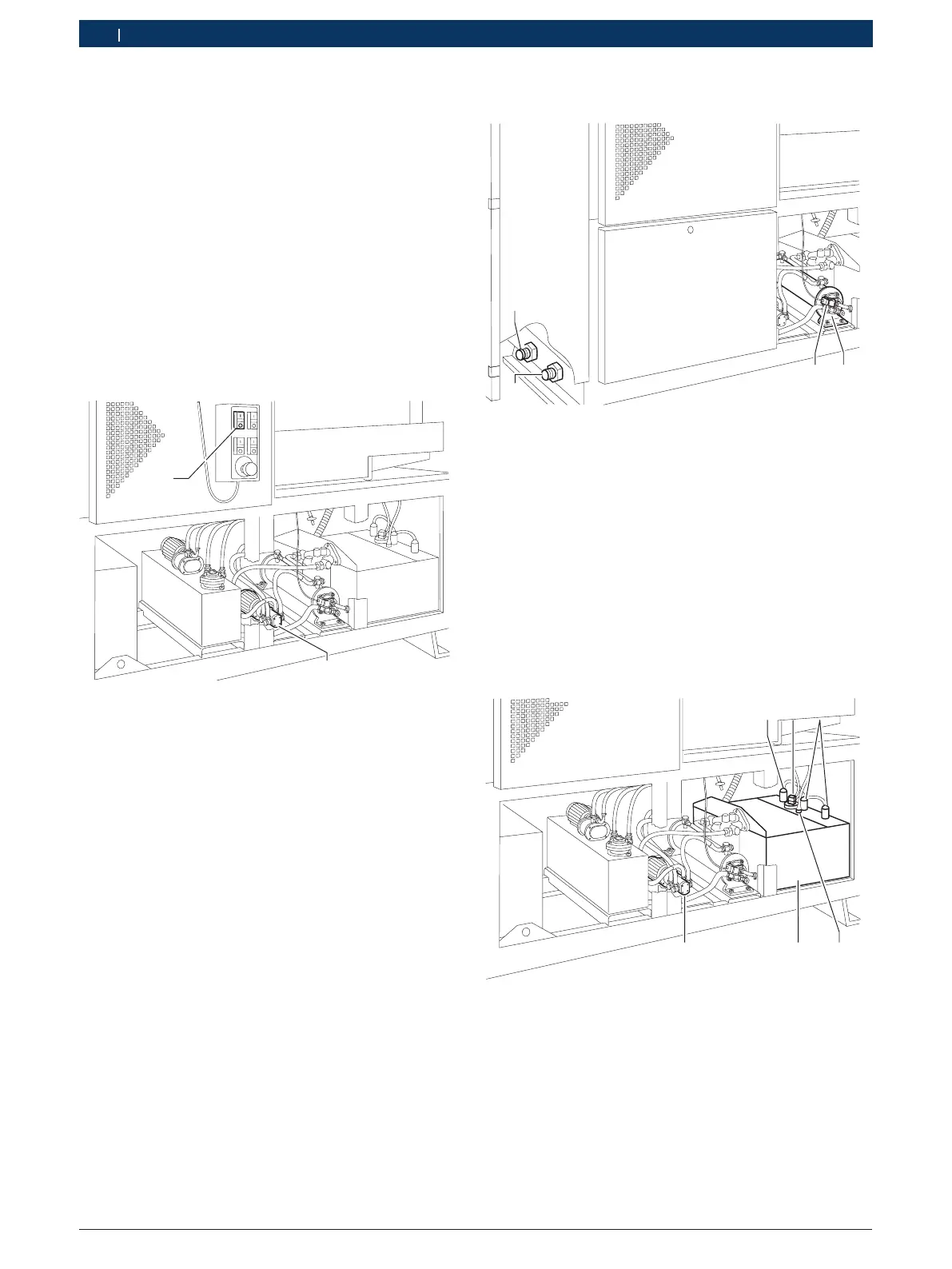

�.5.7 Test yağı soğutması
1
2
3
4
458735/5
Test yağı soğutması bir ısı değiştiricisi (1) üzerinden ger-
çekleşir. Test yağı, soğutma borularının içinden akar ve
ısısını, soğutma borularının etrafından geçen suya aktarır.
Denge valfi (2) ile sıcaklık regülatörüne (MGT veya KMA,
bkz. ilgili işletim kılavuzu) gerekli soğutma suyu debisi
beslenir.
Soğutma suyuna ait giriş (4) ve geri dönüş (3) bağlantı-
ları test cihazının arka tarafındadır.
! Soğutma suyu tahliye sistemine bina tarafında bir
yağ separatörü monte edilmelidir.
�.5.8 Test yağı ısıtıcısı
3
45
1 1
2
458735/6
Test yağı ısıtıcısının Açık/Kapalı şalteri, kumanda pane-
lindedir (bkz. 3.5.2). Isıtıcı, ihtiyaç olduğunda ek olarak
devreye alınabilir.
�.5.5 Basınç ayar valfı
Basınç ayar valfinde (Şek. 1 Poz. 16) farklı bağlantı delik-
leri ve dişleri olan iki yağ bölmesi bulunur.
Dişli mil ile bir valf konisinin ayarı uzun yönde değiştiri-
lir. Mil dayanağa dek sola döndürüldüğünde, her iki yağ
bölmesi birbirinden ayrılır. Giriş bağlantısında (14) yağ
yüksek basıncı (6 MPa) çekilebilir. Dişli mil sağa döndürül-
düğünde her iki yağ bölmesi birleştirilir. Yağ yüksek basın-
cı alçak basınç bölümüne sızar. Giriş bağlantısında (14) o
anda yağ alçak basıncı çekilebilir. Uygun bir mil konumu
ile, test edilecek pompa için belirlenen bir aşırı akım valfi
kullanılarak (bkz. ilgili enjeksiyon pompası için test tali-
matları), 0 ile 600 kPa arasında bir basınç ayarlanabilir.
�.5.6 Test yağı beslemesi
1
2
458735/4
Test cihazı gövdesinin zemin karterinde elektrikle tahrik
edilen test yağı besleme pompası (1) monte edilmiştir.
Pompa kumanda panelinin şalteriyle (2) devreye alınır.
