Bosch EPS 815 - Dimensões Do EPS 807;815

1 689 979 672 2012-06-26| Robert Bosch GmbH
178 | EPS 807 / 815 | Dados técnicospt

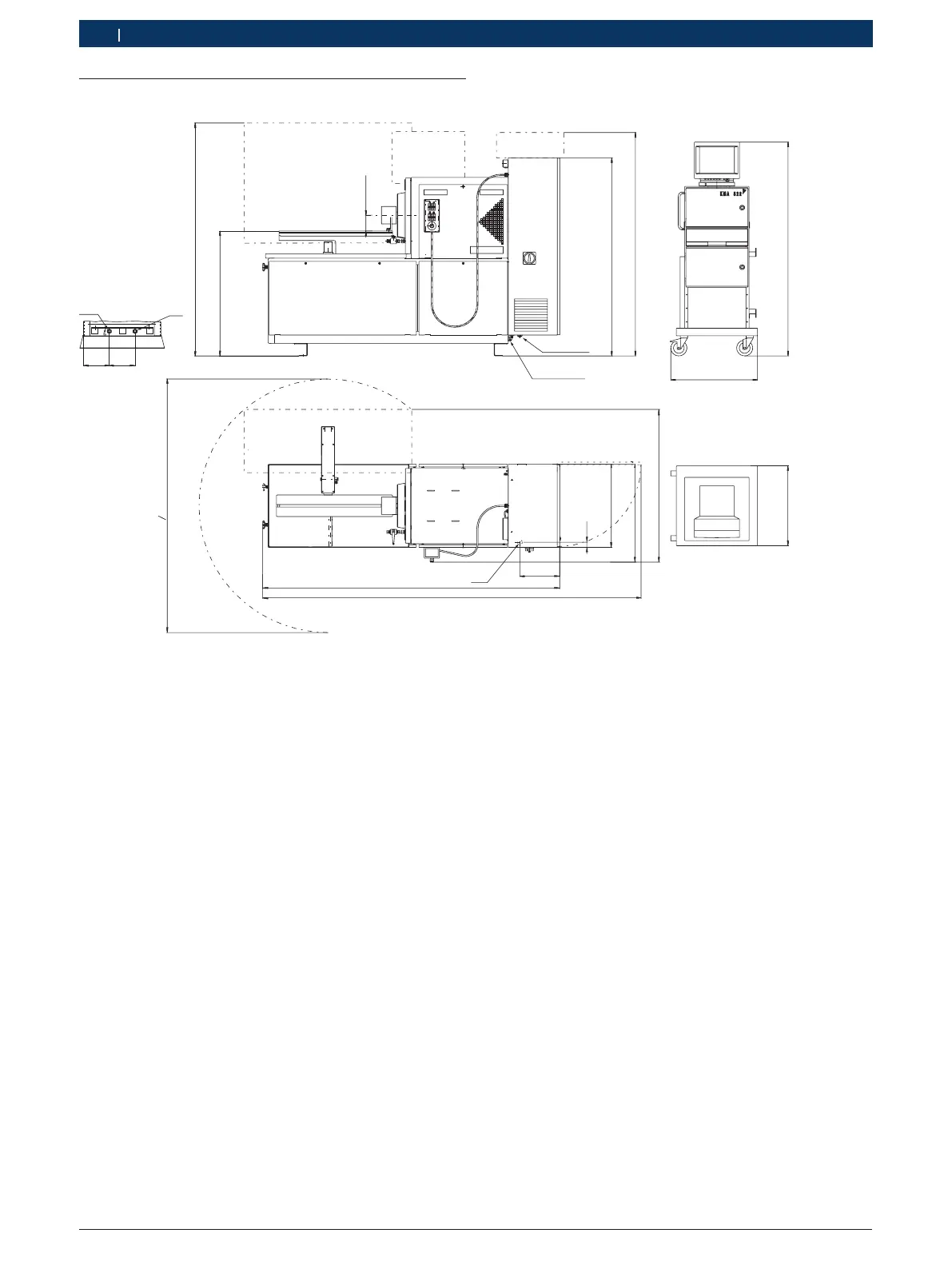

9.6 Dimensões do EPS807/815
a
b
321
4
5
4
1690 mm
1765 mm
1565 mm
125 mm
200mm 200mm
max. 1840 mm
min. 1500 mm
987 mm
673 mm
40 mm
656 mm
773 mm
1207 mm
630 mm
2306 mm
2937 mm
310 mm
o 2003 mm
458753 R
1 Dimensões máximas do suporte das células de medição
no KMA802/822 ou do suporte do frasco graduado no
MGT 812/824.
2 Dimensões máximas do monitor e teclado no KMA 802
ou do contador de cursos e rotações no MGT 812/824.
3 Dimensões máximas da carcaça do PC no KMA802.
4 Ligação à rede
5 Ligação de água (conexão da água de refrigeração)
a) Conexão de alimentação G½" A ISO 228-1
a) Conexão de retorno G½" A ISO 228-1
! Na alimentação de água de refrigeração, o cliente
tem de providenciar um redutor de pressão (ajus-
tado para 250 kPa), um filtro de proteção e uma
válvula de retenção.
! A temperatura máxima da água de refrigeração é de
17 graus. Se a temperatura for superior, o cliente
tem de providenciar um dispositivo de refrigeração
adequado.
! O escoamento da água de refrigeração tem de ser
conduzido através de um separador de óleo para a
canalização de esgoto sem qualquer possibilidade
de retenção.
