Prøveolien opvarmes med en elektrisk modstandsop-
varmning (1), som er indbygget i prøveolietanken (4).
Hvor lang tid det tager at opvarme prøveolien, f.eks. fra
20C til 40°C, afhænger af mængden af prøveolie i tan-
ken. Den gennemsnitlige opvarmningstid er ca.10 min.
En svømmerafbryder (2), der er monteret i prøveolie-
tanken, sikrer en minimumsoliestand.
Så længe drevet ikke er tilkoblet, varmer prøveolieop-
varmningssystemet den prøveolie, der befinder sig i
prøveolietanken (4), afhængigt af temperaturregulato-
ren (MGT eller KMA, se den relevante driftsvejledning
) op til den forvalgte temperatur, som holdes konstant.
Temperaturen måles løbende af den indbyggede tempe-
raturføler (3).
Når drevet er tilkoblet, er prøveoliepumpen (5) i drift, og
prøveoliekredsløbet er lukket via den opspændte pumpe.
Temperaturreguleringsstationerne kan bestemmes på
MGT / KMA(se den relevante driftsvejledning).
�.5.9 Spændingsforsyning 12/24 volt
24V
12V
1
458735/7
Komponenters eller styreenheders start/stop-magneter kan
fra opgraderingssæt (f.eks. CRS 846) forsynes med 12 volt
eller 24volt via de forsyningsklemmer (1), der sidder i den
øverste del af kontaktskabet.
! Slut aldrig to eller flere forbrugere (f.eks. styre-
enheden CRS 845, magnetventil osv.) til tilslutnings-
klemmerne til EPS' 12 12/24 volt-forsyning. Forbru-
gerne kan tage skade!
Forbrugerne må aldrig tilsluttes eller fjernes, når
EPSer tændt.
�.5.10 Smøreolieforsyning (ekstraudstyr)
Smøreolieforsyningen forsyner indsprøjtningspumperne
med smøreolie under prøvekørslen uden sumpsmøring.
6
5
7
2
3
4
1
458735/8

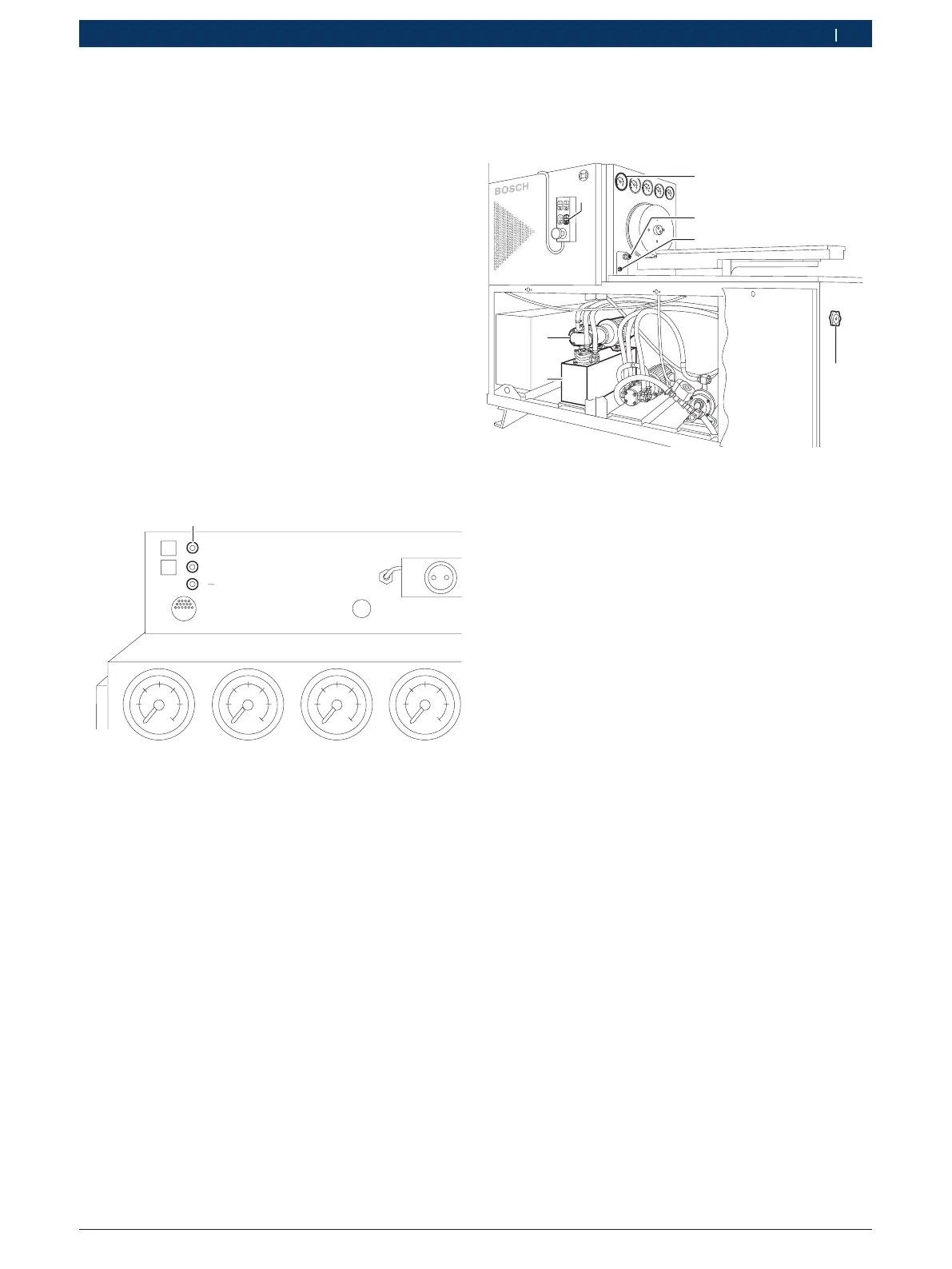

Den eldrevne prøveoliepumpe (7) er monteret på prøve-
standshusets bundkar.
Pumpen tilkobles ved hjælp af betjeningsdelens kontakt
(1). Når pumpen er tilkoblet, lyser kontaktens indbyg-
gede kontrollampe.
På venstre sidevæg sidder oliebeholderen (6), som har
indbygget filter.
Smøreolietilløb (4) og -tilbageløb (3) er ført ud til ven-
stre under drevkoblingen.
Trykreguleringsventilen (5) er anbragt til venstre på
forsiden af prøvestanden. Det valgte tryk vises på ma-
nometret (2).
! Pumpen må kun tændes, når smøreoliebeholderen
er fyldt.
i Smøreolietilløbet er lukket med et blinddæksel.
Det skal tages ud før tilslutning af en ledning.
