Prøveoljeoppvarmingen skjer med en elektrisk motstands-
oppvarming (1) som er montert i prøveoljetanken (4). Prøve-
oljens oppvarmingstid f.eks. fra 20 °C til 40 °C avhenger av
hvor mye prøveolje som er i prøveoljetanken. I gjennomsnitt
er oppvarmingstiden ca. 10 min.
Via en flottørbryter i prøveoljetanken (2) sikres
minimumsoljenivået.
Så lenge drevet ikke er slått på, varmer prøveoljeoppvarmin-
gen opp prøveoljen i prøveoljetanken (4) til forhåndsinnstilt
temperatur og holder den der, avhengig av temperaturregu-
latoren (MGT eller KMA, se respektive driftsanvisning). Med
den integrerte temperaturføleren (3) måles temperaturen
konstant.
Når drevet er slått på, er prøveoljematepumpen (5) i drift og
prøveoljekretsen er stengt via den oppspente pumpen. Tem-
peraturreguleringspunktene kan fastsettes på MGT / KMA (se
respektive driftsanvisning).
�.5.9 Spenningsforsyning 12/24 Volt
24V
12V
1
458735/7
Via tilkoblingsklemmene (1) som er montert i øvre del av kob-
lingsskapet, kan start/stopp-magneter for komponenter eller sty-
ringsenheter på ettermonteringssett (f. eks. CRS 846) forsynes
med 12 Volt hhv. 24 Volt.
! Koble aldri to eller flere forbrukere (f.eks. CRS 845
styreenhet, magnetventil, osv.) til koblingsklemmene for
12/24 volt-forsyningen til EPS. Forbrukerne kan ellers bli
skadet!
Koble aldri forbrukerne til hhv. fra ved innkoblet EPS.

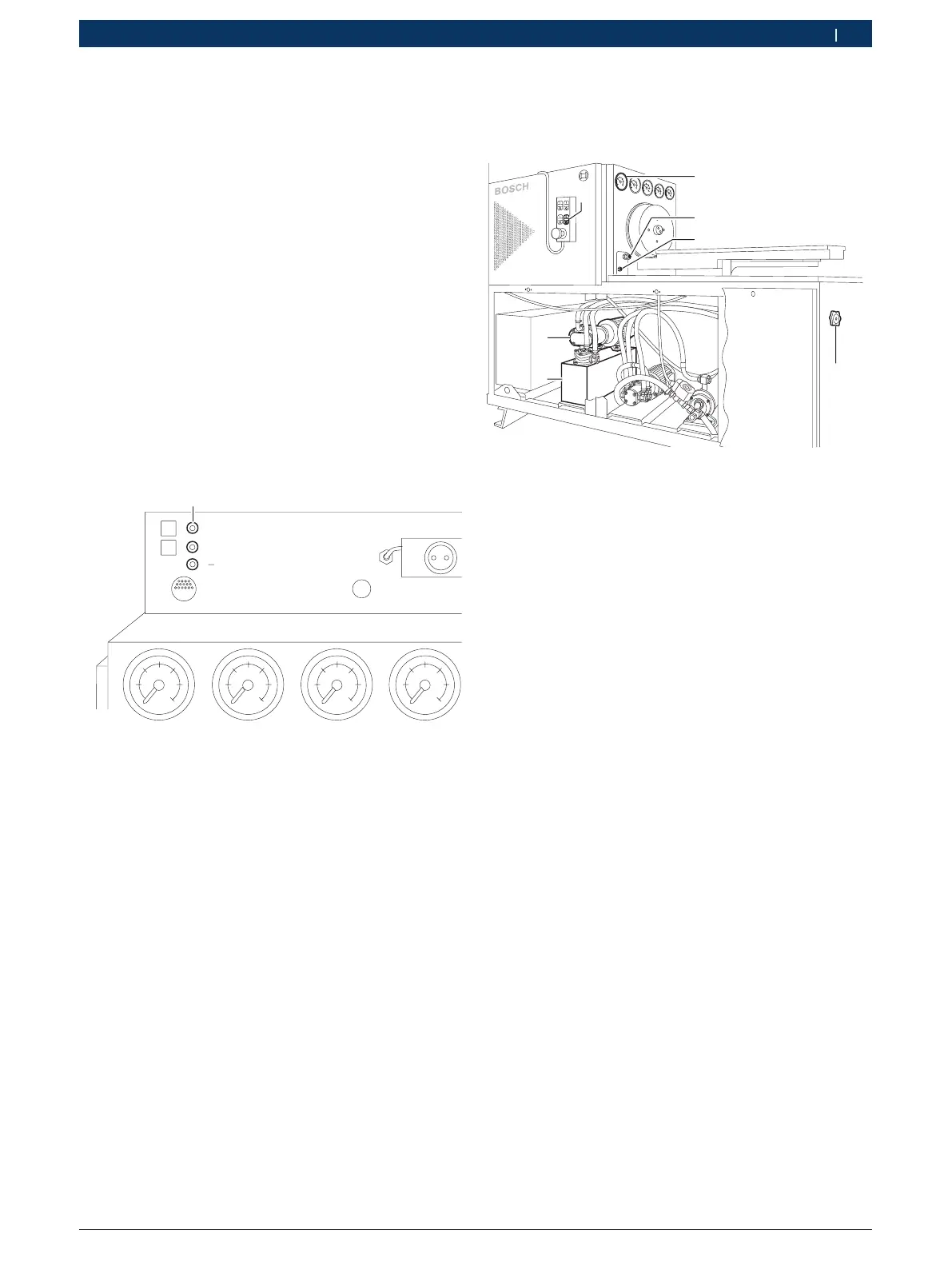

�.5.10 Smøreoljeforsyning (ekstrautstyr)
Med smøreoljeforsyningen forsynes innsprøytingspumper
uten sumpsmøring med smøreolje under testingen.
6
5
7
2
3
4
1
458735/8
I bunnpannen på prøvebenkhuset er den elektriske
smøreoljematepumpen (7) montert.
Pumpen slås på med bryteren (1) på kontrolldelen. I innko-
blet tilstand lyser kontrollampen i bryteren.
På venstre sidevegg er det plassert en oljebeholder (6) med
integrert filter.
Til venstre under drivkoblingen er smøreoljetilførsel (4) og
-retur (3) montert.
Trykkreguleringsventilen (5) er plassert til venstre på framsi-
den av innsprøytingspumpeprøvebenken. Trykket som stilles
inn med den, indikeres på manometeret (2).
! Slå pumpen på kun når smøreoljebeholderen er fylt opp.
i Smøreoljetilførselen er stengt av med en blindplugg. Før
en ledning kobles til, må blindpluggen tas ut.
