Ürün tanımı | EPS 807 / 815 | 295
tr

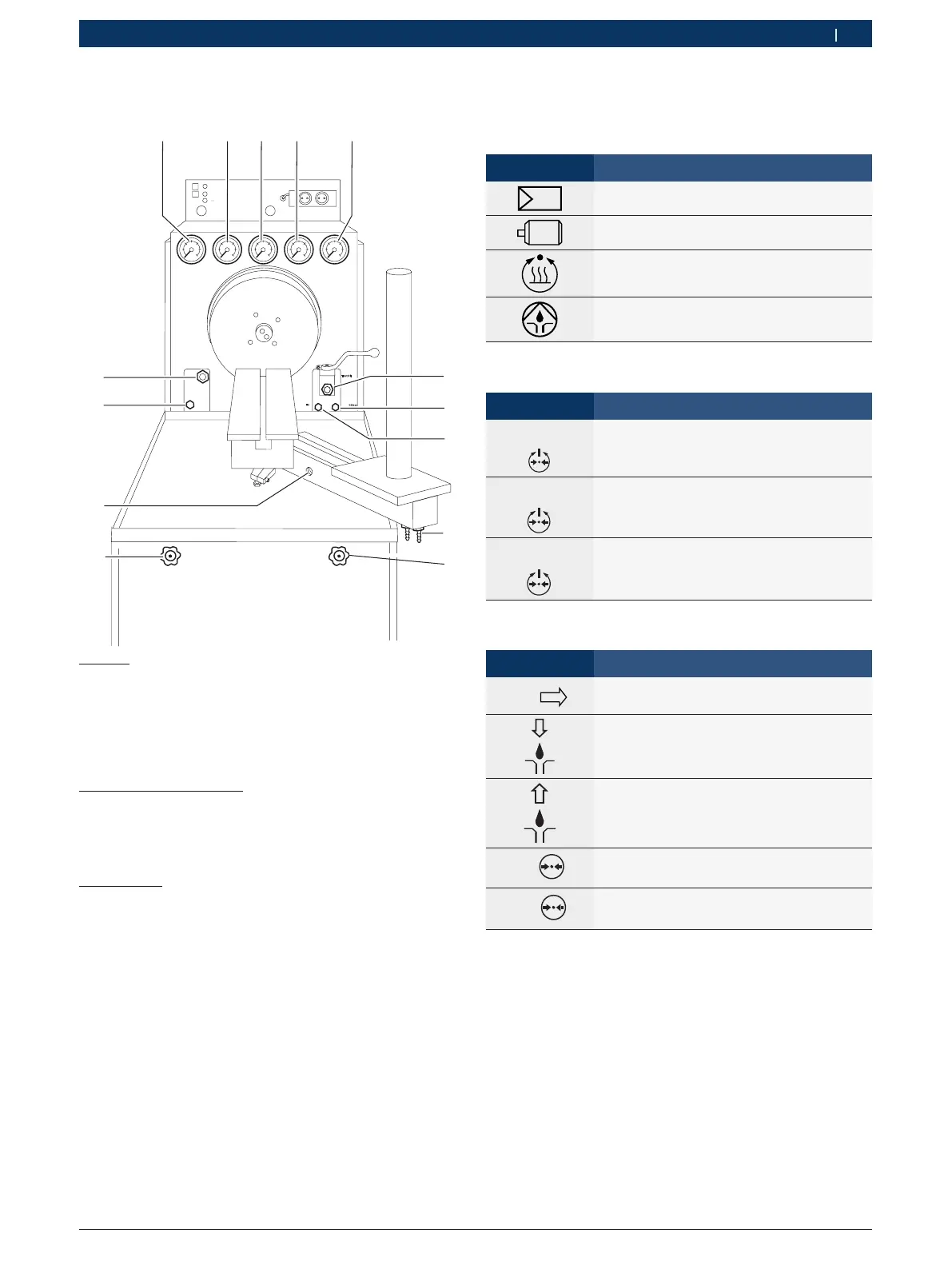

�.5.� Ön levha
24V
12V
TestOil
16bar
2,5bar
14
26
24
20
23 27 25 18 17
21
19
458735/3
22
16
15
Test yağı
14 Giriş bağlantısı
15 Ölçme tertibatı için geri dönüş bağlantısı
16 Test yağı ayar valfi
17 Manometre – 0 ila 600 kPa değerinde alçak basınç
18 Manometre – 0 ila 6 MPa değerinde yüksek basınç
19 Enjeksiyon pompası için geri dönüş bağlantısı
Yağlama yağı (özel aksesuar)
20 Geri dönüş bağlantısı
21 Giriş bağlantısı
22 Yağlama yağı ayar valfi
23 Manometre, 0 ila 1 MPa
Basınç ölçümü
24 Alt basınç / pompa iç basıncı için bağlantı
25 Manometre, alt basınç / pompa iç basıncı -100 ila +250 kPa için
26 Besleme pompası basıncı için bağlantı
27 Manometre, besleme pompası basıncı 0 ila 1,6 MPa için
�.5.4 Simgeler
Kumanda paneli
Simge Açıklama
Konvertör ve test yağı beslemesi Açık/Kapalı
Tahrik motoru Açık/Kapalı
(regülatörün etkinleştirilmesi)
Isıtıcı Açık/Kapalı
Yağlama yağı beslemesi Açık/Kapalı
Ayar valfleri
Simge Açıklama
Test-
Oil
Test yağı ayar valfi
Sola döndürme ile yüksek basınç
Sağa döndürme ile alçak basınç
Lube-
Oil
Yağlama yağı ayar valfi
Pump Over Flow-
Oil
Taşma ayar valfi
Manometre ve test yağı bağlantıları
Simge Açıklama
Test-
Oil
Test yağı girişi
Yağlama yağı geri dönüşü
Yağlama yağı girişi
250
kPa
Alt basınç/pompa iç basıncı
Manometre bağlantısı 250 kPa
1,6
MPa
Besleme pompası basıncı
Manometre bağlantısı 1,6 MPa
