Bosch EPS 815 - Příprava Měření

1 689 979 672 2012-06-26| Robert Bosch GmbH
280 | EPS 807 / 815 | Ovládánícs

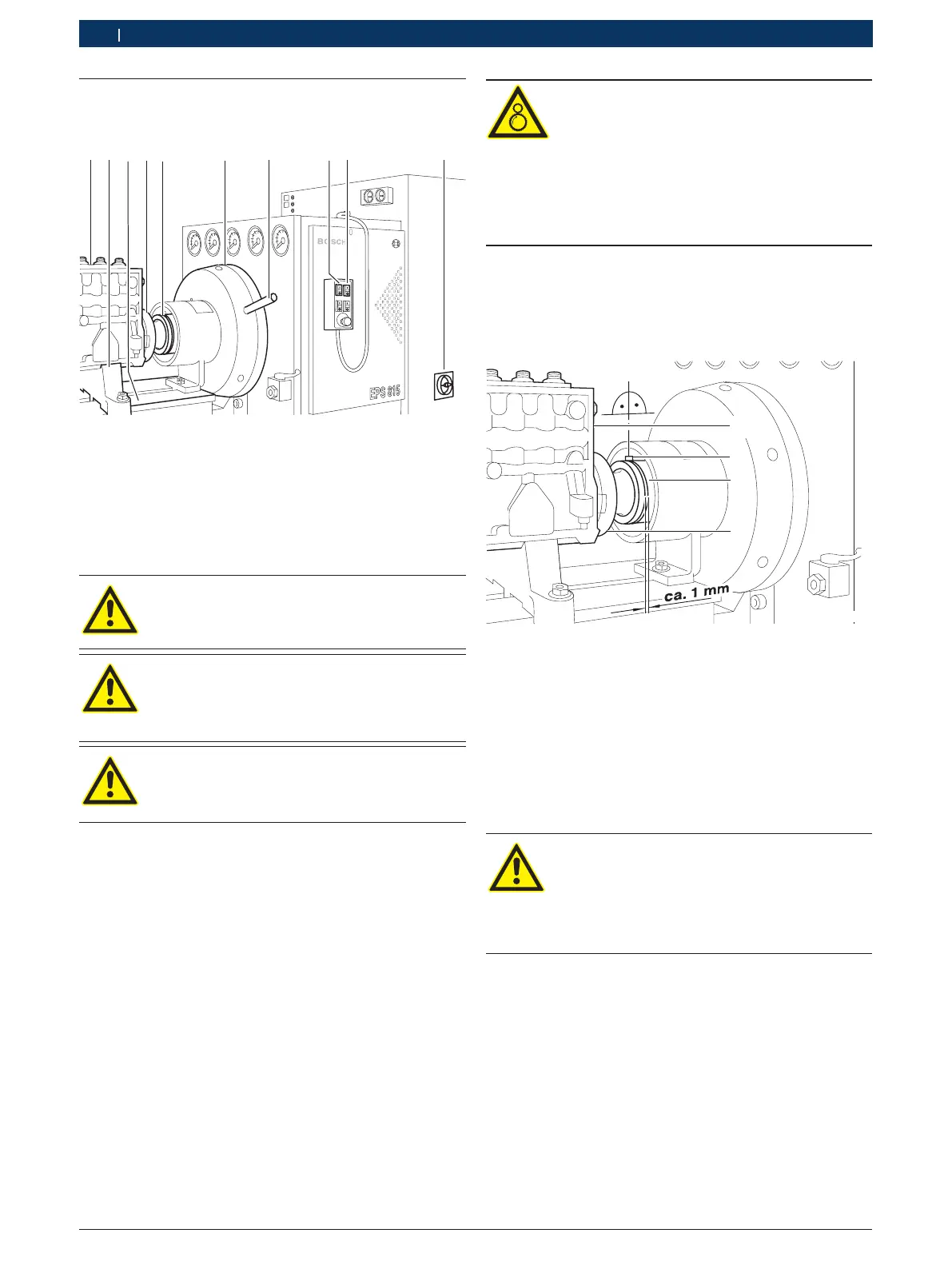

5.4 Příprava měření
1
2
4 5 6 7
8
9
10
458735/14
3
1. Zkoušené vstřikovací čerpadlo (1) upevněte pomocí
vhodných upevňovacích dílů (2) na upínací konzole
(3).
2. Polovinu spojky (4) vstřikovacího čerpadla (1)
upněte mezi upínací čelisti spojky pohonu bez
vůle(5).
Musí se bezpodmínečně dodržovat utahova-
cí momenty pro upevňovací díly a poloviny
spojky (viz kapitola 8 Utahovací momenty).
Otočný kolík (7) pro manuální pootočení se-
trvačníku (6) nesmí zůstat trčet v upínacích
dírách setrvačníku!
ISO-spojka pohonu je bezpečnostní součástí
EPS. ISO spojku pohonu proto smí opravo-
vat pouze příslušná služba firmy Bosch.
3. Při zapnutém hlavním spínači (10) se stisknutím
spínače zapnuto/vypnuto (8) připojí měnič kmitočtu
k síti. Současně se zapne zásobování zkušebním
olejem.
4. Stisknutím spínače zapnuto/vypnuto (9) se hnací motor
zapne do stavu připravenosti (uvolnění regulátoru).
Výstraha! Nebezpečí vtažení rotujícími
součástmi!
Rotující díly zachycují oděv, šperky nebo vlasy
a způsobují těžká poranění.
¶ Dodržujte dostatečný odstup k rotujícím,
pohybujícím a pohyblivým dílům.
¶ Rotující díly přikryjte.
¶ Nesahejte do oblasti rotujících dílů.
! Nastavení otáček zkušebny vstřikovacích čerpadel je
možné pouze ve spojení s měřicím systémem (MGT
nebo KMA).
3
4
5
1
458735/15
! Bezpodmínečně dbejte na to, aby byl mezi spojkou po-
honu (4) a polovinou spojky (3) vstřikovacího čerpadla
(1) zachován odstup cca 1 mm.
! Upínací šroub (5) dotahujte momentovým klíčem
pouze tehdy, pokud jsou upínací čelisti ve vodorovné
poloze. Tím je zajištěno to, že jsou obě spojky navzá-
jem paralelně spojeny a součásti lamel se předčasně
neopotřebují.
Bezpodmínečně musí být dodrženy uta-
hovací momenty upínacích šroubů (5) (viz
kapitola 8), jinak hrozí nebezpečí nehody
pro osoby a stroj. Mimoto musí být dodržena
třída pevnosti 12.9 upínacího šroubu (5).
5. U řadových vstřikovacích čerpadel připojte přívod
zkušebního oleje (12) a zpětné vedení zkušební-
ho oleje (13) na připravené přípojky vstřikovacího
čerpadla.
6. Vedení pro přívod zkušebního oleje připojte na
připravenou přípojku vstřikovacího čerpadla.
