1 689 979 672 2012-06-26| Robert Bosch GmbH
Descrizione del prodotto | EPS 807 / 815 | 99 it
Il riscaldamento dell’olio di prova avviene per mezzo di un
dispositivo di riscaldamento elettrico a resistenza (1), che
è integrato nel serbatoio dell’olio di prova (4). Il tempo di
riscaldamento per l’olio di prova, da 20 °C a 40 °C, dipen-
de dalla quantità di olio contenuta nel serbatoio dell’olio.
Mediamente il tempo di riscaldamento è ca. 10 min.
Per mezzo di un interruttore a galleggiante (2), integra-
to nel serbatoio dell’olio di prova, viene assicurato un
livello minimo dell’olio.
Finché il comando non è inserito, il dispositivo di riscal-
damento dell’olio di prova riscalda e poi mantiene alla
temperatura preselezionata l’olio di prova nel relativo
serbatoio (4), in dipendenza dal regolatore di tempera-
tura (MGT o KMA, vedi relative istruzioni per l’uso). La
temperatura viene misurata continuamente per mezzo
della sonda termica integrata (3).
Quando il comando è inserito, la pompa di alimentazione
dell’olio di prova (5) è in funzione, e il circuito dell’olio
di prova è chiuso tramite la pompa. Le regolazioni del-
la temperatura possono essere effettuate sul MGT /
KMA(vedere le relative istruzioni per l'uso).

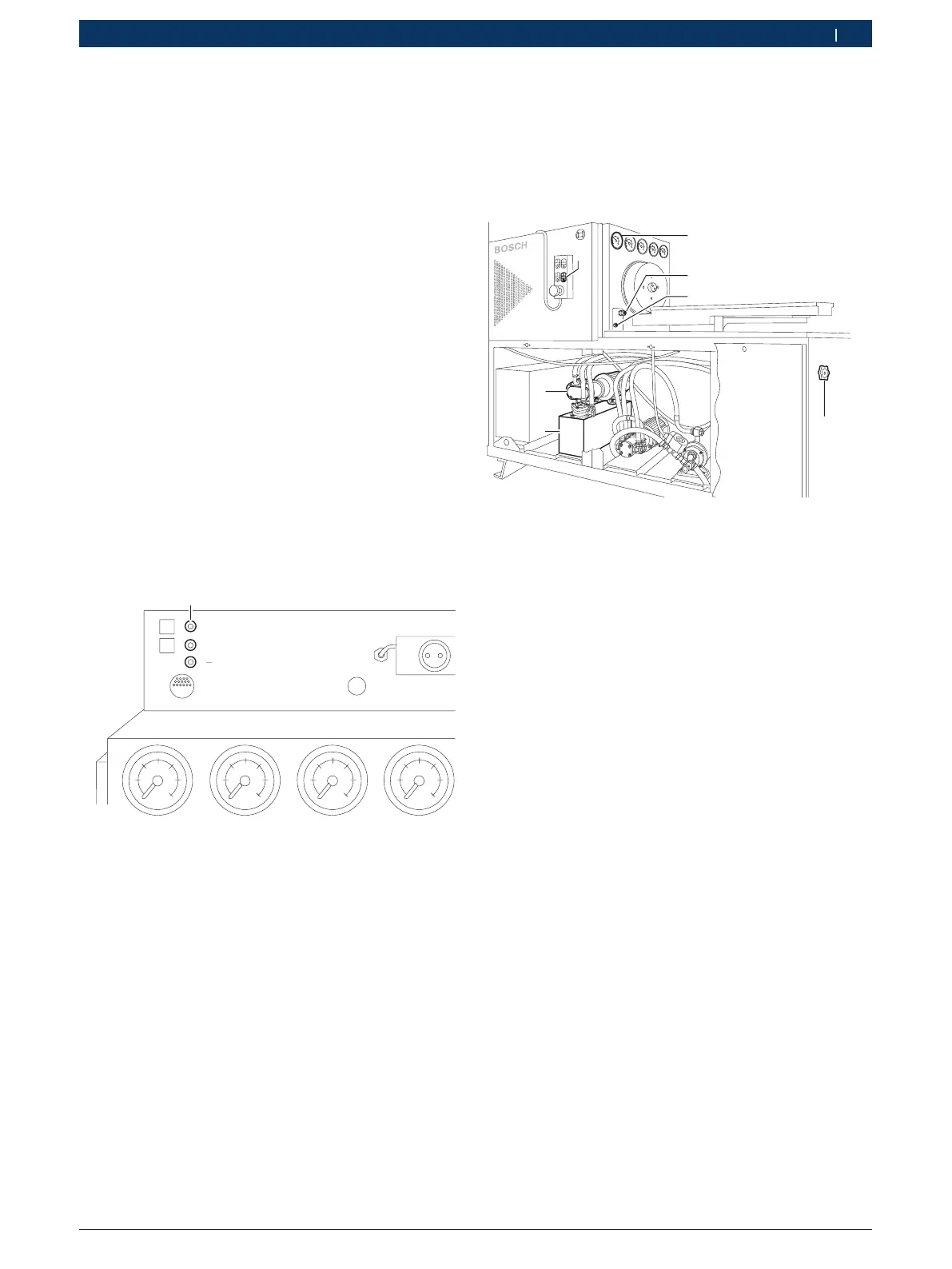

�.5.9 Alimentazione tensione per elettromagneti di
avviamento/arresto
24V
12V
1
458735/7
Attraverso i morsetti di collegamento (1) disposti nella
parte superiore del quadro elettrico è possibile prov-
vedere all’alimentazione elettrica di magneti di avvia-
mento/arresto di componenti oppure di dispositivi di
comando contenuti in kit di postequipaggiamento
(ad es. CRS 846) con 12 Volt o 24 Volt.
! Non collegare mai due o più utilizzatori (ad es. dispo-
sitivo di comando CRS 845, valvola elettromagnetica,
ecc.) ai morsetti di collegamento per l’alimentazione
a 12/24 Volt dell’EPS. In caso di mancata osservanza
gli utilizzatori possono subire danni!
Non collegare o scollegare mai gli utilizzatori con
l’EPSinserito.
�.5.10 Alimentazione dell’olio lubrificante
(accessorio speciale)
Con il dispositivo di alimentazione olio lubrificante, du-
rante la prova vengono alimentate con olio lubrificante
le pompe d’iniezione sprovviste di lubrificazione a ba-
gno d’olio.
6
5
7
2
3
4
1
458735/8
Sulla vasca di fondo del basamento del banco prova è
montata la pompa di alimentazione olio lubrificante a
comando elettrico (7).
La pompa viene inserita per mezzo dell’interruttore (1)
del dispositivo di comando. Quando la pompa è inseri-
ta, s’illumina la spia luminosa integrata nell’interruttore.
Sulla parete laterale sinistra si trova il serbatoio di ri-
serva dell’olio (6) con filtro integrato.
A sinistra, sotto al semigiunto di comando sono accessibili
l’alimentazione (4) e il ritorno (3) dell’olio lubrificante.
La valvola regolatrice di pressione (5) è applicata a
sinistra, sul lato anteriore del banco prova per pompe
d’iniezione. La pressione regolata con la valvola viene
indicata sul manometro (2).
! Mettere in funzione la pompa solo se il serbatoio
dell’olio lubrificante è stato riempito.
i L’alimentazione dell’olio lubrificante è tappata. Prima
di collegare un tubo il tappo deve essere rimosso.
