140 | EPS 807 / 815 | Productbeschrijvingnl

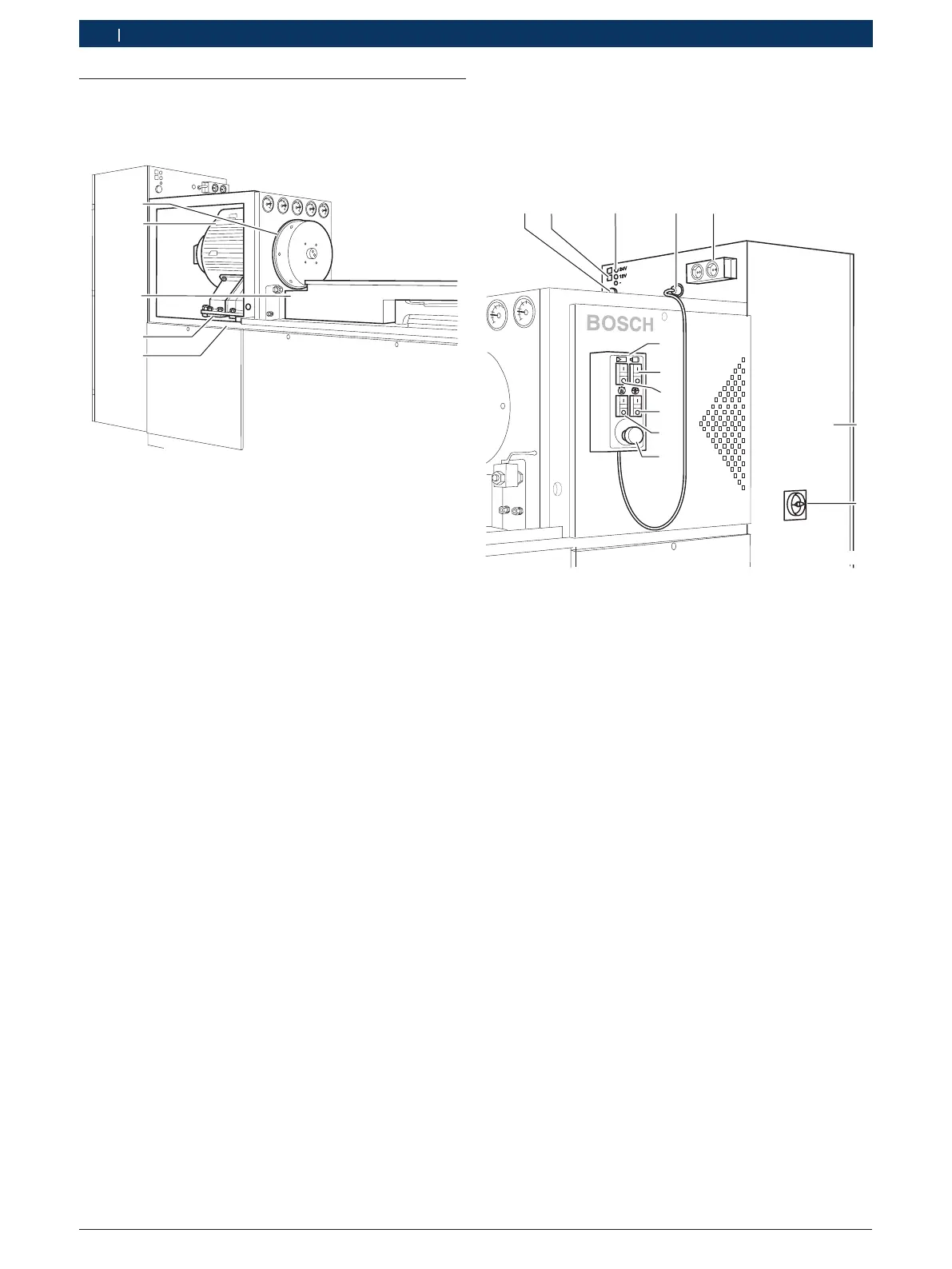

�.5.2 Schakelkast, bedieningsdeel
In de schakelkast zijn alle elektrische componenten en
schakelelementen gemonteerd die nodig zijn voor de
werking.
2
1
9 10 11 12 13
3
4
5
6
7
8
458735/2
1 Schakelkast
2 Hoofdschakelaar
3 Noodstopschakelaar
4
Aan-/uitschakelaar met controlelampje voor de testolieverwarming
5 Aan-/uitschakelaar met controlelampje voor de smeeroliepomp
6 Aan-/uitschakelaar met controlelampje voor de omvormer,
testolie
7 Aan-/uitschakelaar met controlelampje voor de regelaarvrijgave
8 Bedieningsdeel
9 Aansluiting voor meetsysteem (MGT of KMA)
10 Zekeringautomaat voor 12 en 24 V / 7 A (gelijkspanning)
11 Aansluitklemmen 12 en 24 V / 7 A (gelijkspanning)
12 Aansluiting voor bedieningsdeel
13 Contactdoos 2 x 230 V / 2,5 A (wisselspanning)
Het bedieningsdeel (8) met noodstopschakelaar en de
aan-/uitschakelaars van de aggregaten kan naar keuze
aan beide kanten van de EPSworden aangebracht.
! Nooit twee of meer verbruikers (bijv. CRS845
aanstuurapparaat, magneetventiel, enz.) aan de
aansluitklemmen voor de 12/24 Volt-voorziening
(Pos.10) van de EPSaansluiten. Anders kunnen de
verbruikers worden beschadigd!
Klem de verbruiker nooit bij ingeschakelde EPSlos
of vast.
�.5 Beschrijving van het apparaat
�.5.1 Aandrijving
1
2
3
5
4
458735/1
Aandrijfmotor (2) en opspanconsole (3) zijn via een
buigvaste tussenplaat aan elkaar geschroefd. Het vlieg-
wiel (1) is direct op de asconus van de aandrijfmotor
(2) bevestigd. Deze aandrijfeenheid is via trillingsdem-
pers (4) in het frame van de testbank (5) opgehangen.
De testbanken van de serie 8 zijn met een traploze,
toerentalgeregelde, elektronische aandrijving uitge-
rust. Qua techniek is er sprake van een veldgeregelde
4-kwadranten-frequentieomvormer met vectoriaal regel-
circuit in combinatie met een draaistroommotor. Deze
aandrijfmotor (2) werd ontwikkeld voor de eisen van de
inspuitpompentest.
