Bosch EPS 815 - Napięcie Zasilania 12;24 V; Układ Zasilania Olejem Smarnym (Akcesoria Dodatkowe)

1 689 979 672 2012-06-26| Robert Bosch GmbH
Opis produktu | EPS 807 / 815 | 25�
pl
Olej testowy jest ogrzewany przez elektryczny oporowy
układ ogrzewania (1) zainstalowany w zbiorniku oleju
testowego (4). Czas ogrzania oleju testowego np. od
temperatury 20 °C do temperatury 40 °C jest zależny od
ilości oleju testowego znajdującej się w zbiorniku oleju
testowego. Czas ogrzewania wynosi średnio ok.10 min.
Minimalny poziom oleju zapewnia wyłącznik
pływakowy(2) w zbiorniku oleju testowego.
Tak długo, jak długo napęd urządzenia nie jest
włączony, układ ogrzewania oleju testowego ogrze-
wa olej testowy znajdujący się w zbiorniku (4), w
zależności od ustawienia regulatora temperatury (MGT
albo KMA, patrz odpowiednia instrukcja obsługi), do
wybranej temperatury i utrzymuje go w tej temperatur-
ze. Zintegrowany czujnik temperatury (3) ciągle mierzy
temperaturę.
Przy włączonym napędzie pracuje pompa oleju testowego
(5) i układ cyrkulacji oleju testowego jest zamknięty przez
aktywną pompę. Wartości regulacji można ustawiać w mo-
dule MGT / KMA(patrz odpowiednia instrukcja obsługi).

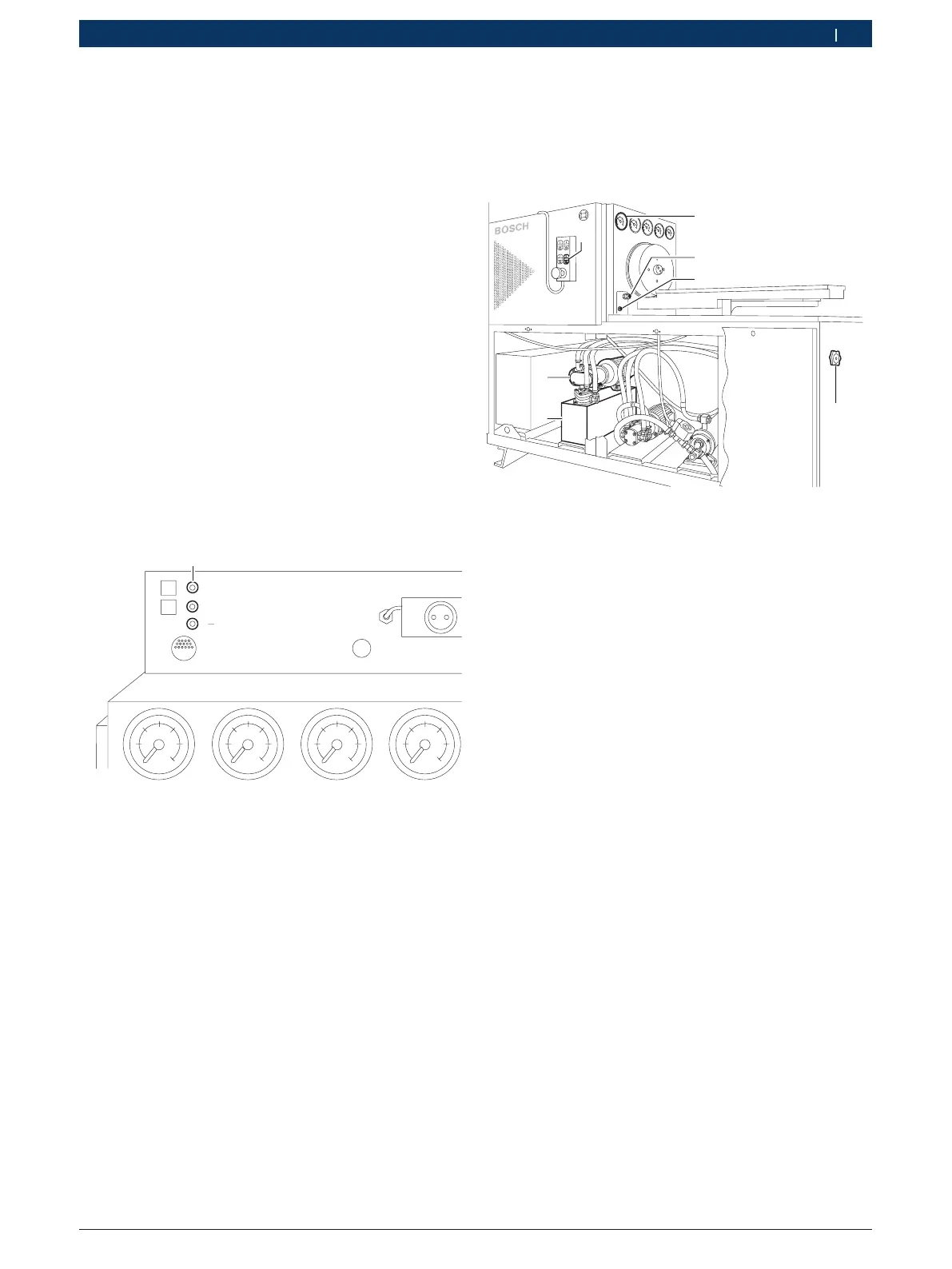

�.5.9 Napięcie zasilania 12/24V
24V
12V
1
458735/7
Przy użyciu zainstalowanych w górnej części szafki rozdziel-
czej zacisków (1) można zasilać elektromagnesy start-stop
lub sterowniki zestawów doposażeniowych (np.CRS 846)
napięciem 12 V albo 24V.
! Nigdy nie podłączać dwóch lub więcej odbiorników
(np. sterownika CRS 845, zaworu elektromagnetycz-
nego itd.) do zacisków zasilania napięciem 12/24 V
urządzenia EPS. Może to spowodować uszkodzenie
odbiorników!
Nigdy nie podłączać i nie odłączać odbiorników przy
włączonym urządzeniu EPS.
�.5.10 Układ zasilania olejem smarnym
(akcesoriadodatkowe)
Układ zasilania olejem smarnym zasila pompy
wtryskowe olejem smarnym w trakcie czynności
testowych.
6
5
7
2
3
4
1
458735/8
W wannie dennej obudowy stanowiska jest zamonto-
wana napędzana elektrycznie pompa tłocząca olej
smarny (7).
Pompa jest włączana przełącznikiem (1) panelu
obsługi. Przy włączonej pompie świeci znajdująca się
wprzełączniku kontrolka.
Na lewej ścianie bocznej znajduje się zbiornik oleju (6)
ze zintegrowanym filtrem.
Z lewej strony poniżej sprzęgła napędu wyprowadzony
jest dopływ (4) i powrót (3) oleju smarnego.
Zawór regulacyjny ciśnienia (5) znajduje się z lewej stro-
ny na przedniej strony stanowiska kontroli. Ustawione
nim ciśnienie jest wskazywane przez manometr (2).
! Włączać pompę tylko przy pełnym zbiorniku oleju
smarnego.
i Dopływ oleju smarnego jest zamknięty zaślepką.
Przed podłączeniem przewodu zaślepkę należy
wyjąć.
