5.4.2 Supply and Pulse Wiring (5 to 8 RF Channels)

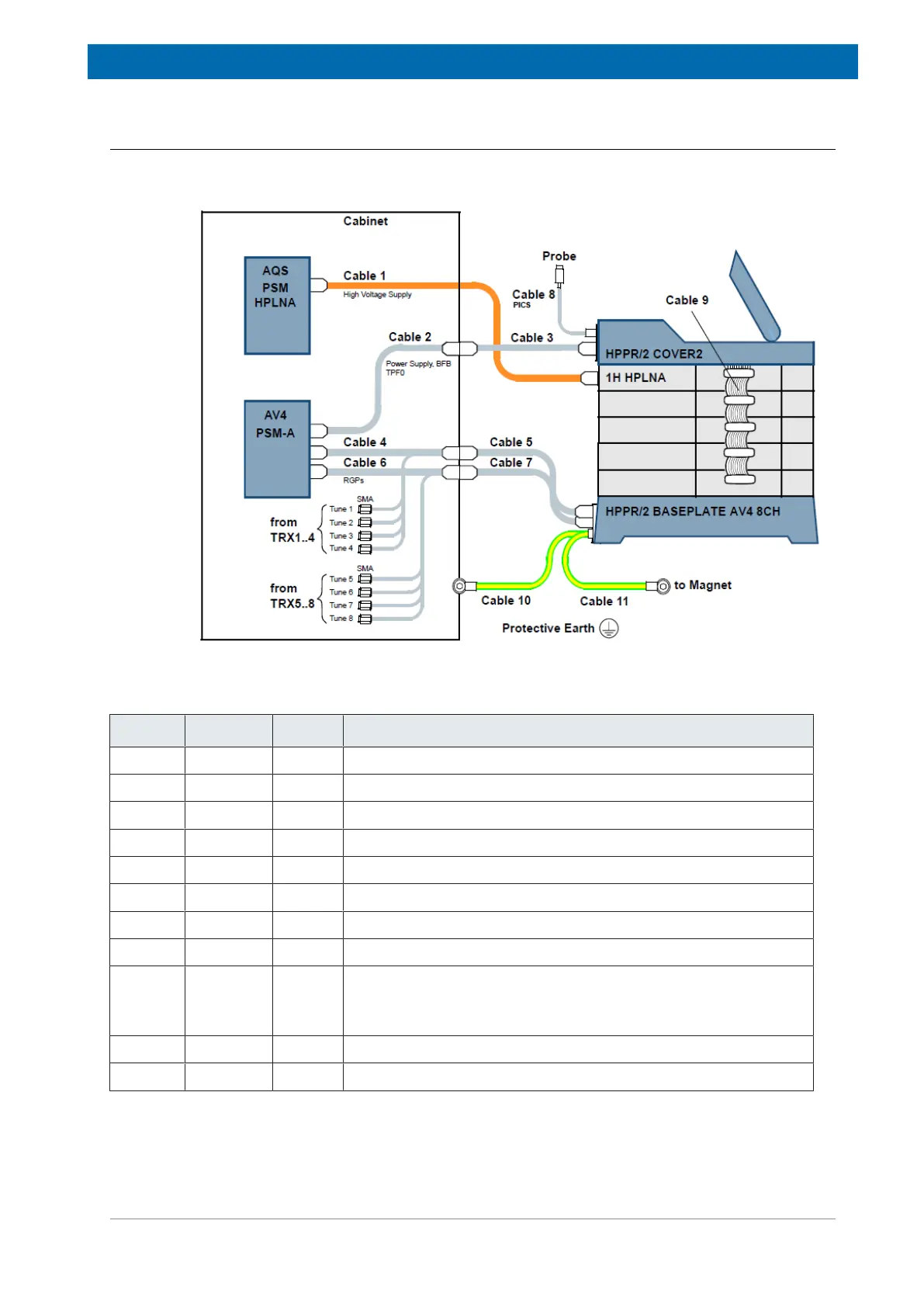

The following diagram shows an exemplary wiring (power supply, pulses and tuning signals)
for an HPPR/2 (5 to maximal 8 RF channels).
Figure5.6: Standard Wiring: HPPR/2
Id P/N Length Description
Cable 1 Z104842 8 m CABLE RD 8P 8M HPLNA HV-SUPPLY
Cable 2 Z157942 2 m CABLE RD 37P2000 D-SUB M/F PSM-A/BP
Cable 3 Z134361 7 m CABLE RD 37P7000 D-SUB SFT/BU BP/COVER2
Cable 4 Z156002 2 m CABLE RD 8P2000 D-SUB M/F PSM-A/BP CH1-4
Cable 5 Z156003 7 m CABLE RD 8P7000 D-SUB M/F BP/HPPR2
Cable 6 Z156892 2 m CABLE RD 8P2000 D-SUB M/F PSM-A/BP CH5-8
Cable 7 Z156003 7 m CABLE RD 8P7000 D-SUB M/F BP/HPPR2
Cable 8 Z14361 2.2 m CABLE RD 5P HPPR/2<->ATMA/PICS
Cable 9 Z14091 0.29 m CABLE FLK 25P 29CM PREAMP-BUS
(for more than five HPPR/2 modules an additional cable Z14091
and a gender changer 47020 is needed)
Cable 10 W5200127 9 m CBL GROUND TERMINAL D5-D8 L=9 M
Cable 11 HZ15641 3 m CABLE GROUND 3000 LUG RING M8/6
Table5.2: Part List HPPR/2 Wiring
