Ferrari 328 - Instruments and Controls Layout

22

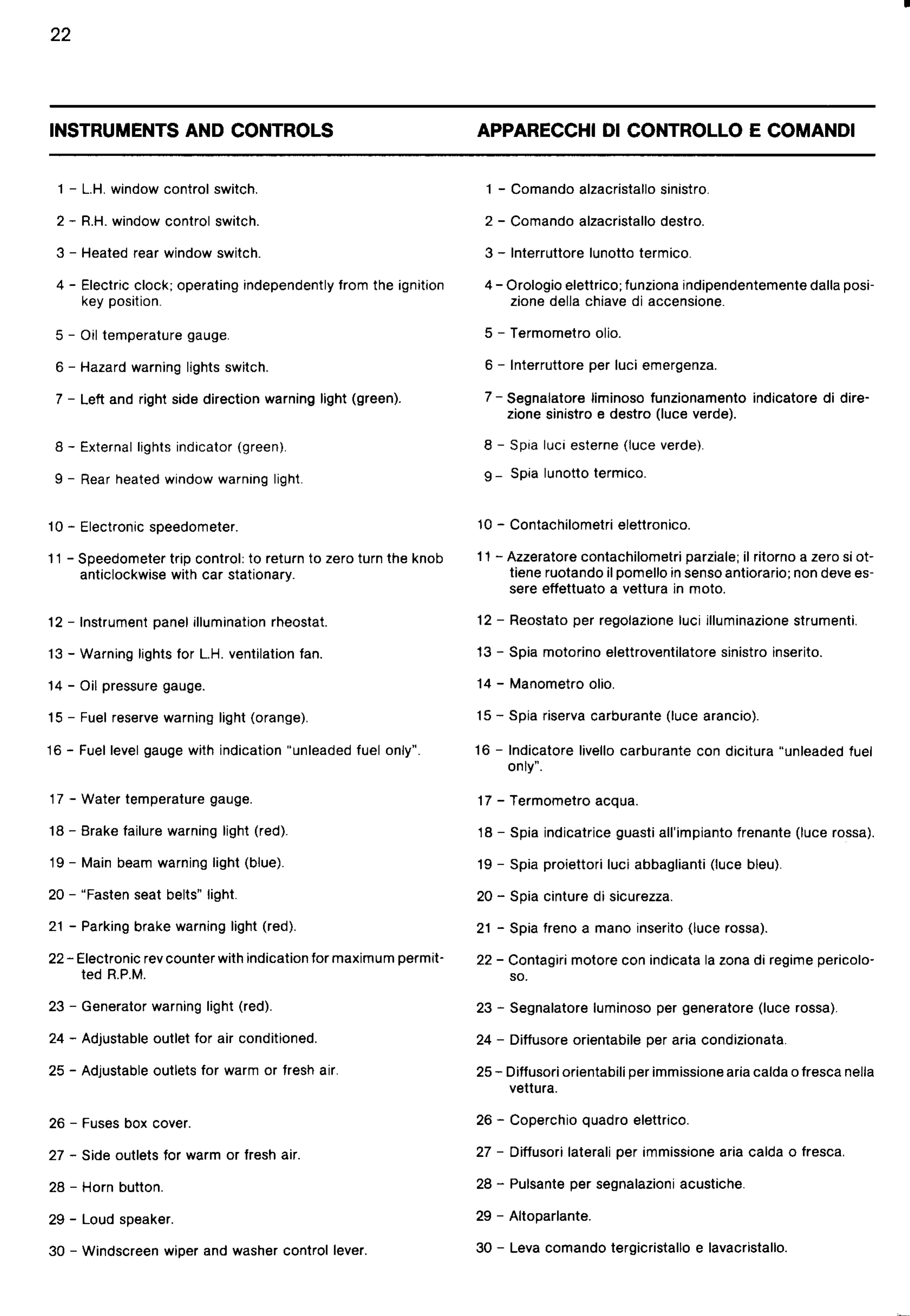

INSTRUMENTS AND CONTROLS
1 - L.H. window control switch.
2 - R.H. window control switch.
3 - Heated rear window switch.
4 - Electric clock; operating independently from the Ignition
key position.
5 - Oil temperature gauge.
6 - Hazard warning lights switch.
7 - Left and right side direction warning light (green).
8 - External lights indicator (green).
9 - Rear heated window warning light.
10 - Electronic speedometer.
11 - Speedometer trip control: to return to zero turn the knob
anticlockwise with
car stationary.
12 - Instrument panel illumination rheostat.
13 - Warning lights for L.H. ventilation fan.
14 - Oil pressure gauge.
15 - Fuel reserve warning light (orange).
16 - Fuel level gauge with indication "unleaded fuel only".
17 - Water temperature gauge.
18 - Brake failure warning light (red).
19 - Main beam warning light (blue).
20 - "Fasten seat belts" light.
21 - Parking brake warning light (red).
22 - Electronic rev counter with indication for maximum permit-
ted
R.P.M.
23 - Generator warning light (red).
24 - Adjustable outlet
for air conditioned.
25 - Adjustable outlets
for warm or fresh air.
26 - Fuses box cover.
27 - Side outlets
for warm or fresh air.
28 - Horn button.
29 - Loud speaker.
30 - Windscreen wiper and washer control lever.
APPARECCHI 01 CONTROllO E COMANOI
1 - Comando alzacrlstallo slnlstro.
2 - Comando alzacrlstallo destro.
3 - Interruttore lunotto termlco.
4 - Orologlo elettrlco; funziona indlpendentemente dalla posl-
zlone della chlave di accenslone.
5 - Termometro olio.
6 - Interruttore per luci emergenza.
7 - Segnalatore Iiminoso funzionamento indlcatore di dire-
zione sinistro e
destro (Iuce verde).
8 - Spla lucl esterne (Iuce verde).
9 - Spia lunotto termlco.
10 - Contachilometri elettronico.
11 - Azzeratore contachilometri parziale; il ritorno a zero sl ot-
tiene ruotando il pomello in senso antiorario; non deve es-
sere
elfettuato a vettura in moto.
12 - Reostato per regolazione luci iIIuminazione strumenti.
13 - Spia motorino elettroventilatore sinistro inserito.
14 - Manometro olio.
15 - Spia riserva
carburante (Iuce arancio).
16 - Indicatore livello carburante con dicitura "unleaded fuel
only".
17 - Termometro acqua.
18 - Spia indicatrice guasti all'impianto frenante (Iuce rossa).
19 - Spia prolettori luci abbaglianti (Iuce bleu).
20 - Spia cinture di sicurezza.
21 - Spia freno a mano inserito (Iuce rossa).
22 - Contagirl motore con indicata la zona di regime pericolo-
so.
23 - Segnalatore luminoso per
generatore (Iuce rossa).
24 - Dilfusore orientabile per aria condizlonata.
25 - Dilfusori orientabili per immisslone aria calda
0 fresca nella
vettura.
26 -
Coperchio quadro elettrlco.
27 - Dilfusori laterali
per Immissione aria calda 0 fresca.
28 - Pulsante
per segnalazioni acustlche.
29 - Altoparlante.
30 - Leva comando tergicristallo e lavacristallo.
•
