AIR
INJECTION
SYSTEM
AND
CATALYTIC
CONVERTER
The "pulse air" injection system provides se-
condary air
in
the exhaust manifolds in order
to
activate
post-combustion
and reduce catalyst
lighting-up
time during cold starting. This reac-
tion
is
amplified by the insulation of the exhaust
manifolds.
c
B
A

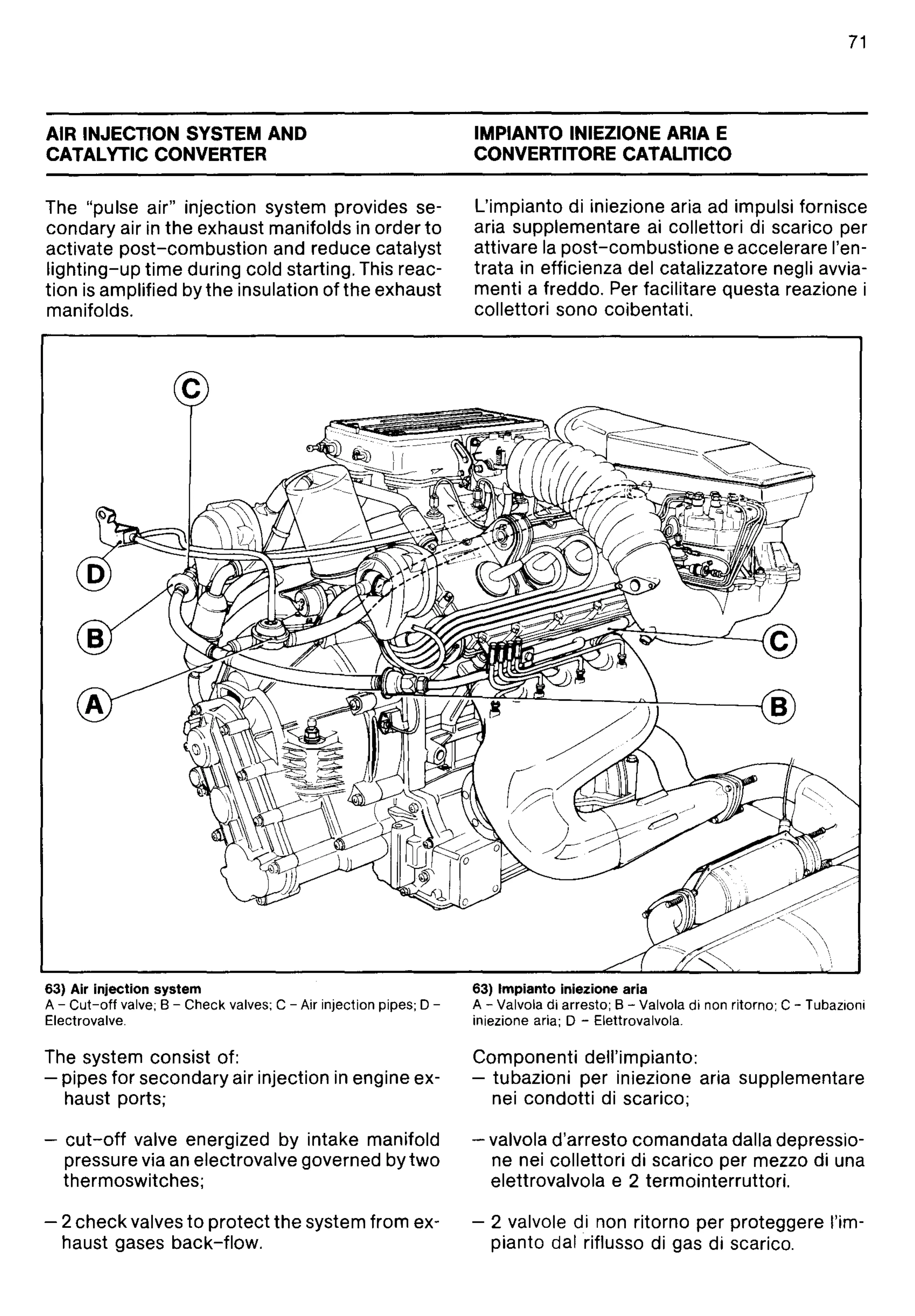

63) Air injection system
A -
Cut-off
valve; B - Check valves; C - Air injection pipes; 0 -
Electravalve.
The system consist of:
- pipes for secondary air injection
in
engine ex-
haust ports;
-
cut-off
valve energized by intake manifold
pressure via
an
electrovalve governed by
two
thermoswitches;
- 2
check
valves
to
protect
the system from ex-
haust gases back-flow.
71
IMPIANTO INIEZIONE
ARIA
E
CONVERTITORE
CATALITICO
L'impianto di iniezione aria
ad
impulsi fornisce
aria supplementare
ai
collettori di scarico per
attivare
la
post-combustione
e accelerare I'en-
trata
in
efficienza del catalizzatore negli avvia-
menti a freddo. Per facilitare questa reazione i
collettori sono coibentati.
,
, ,
63)
Impianto
iniezione aria
A - Valvala di arresta; B - Valvala di non ritama; C - Tuballani
iniezione aria; 0 - Elettravalvala.
Componenti dell'impianto:
- tubazioni per iniezione aria supplementare
nei condotti
di
scarico;
- valvola d'arresto comandata dalla depressio-
ne nei collettori di scarico per mezzo di una
elettrovalvola e 2 termointerruttori.
- 2 valvole di non ritorno per proteggere I'im-
pianto dal riflusso
di
gas di scarico.
