Ferrari 328 - Ignition System

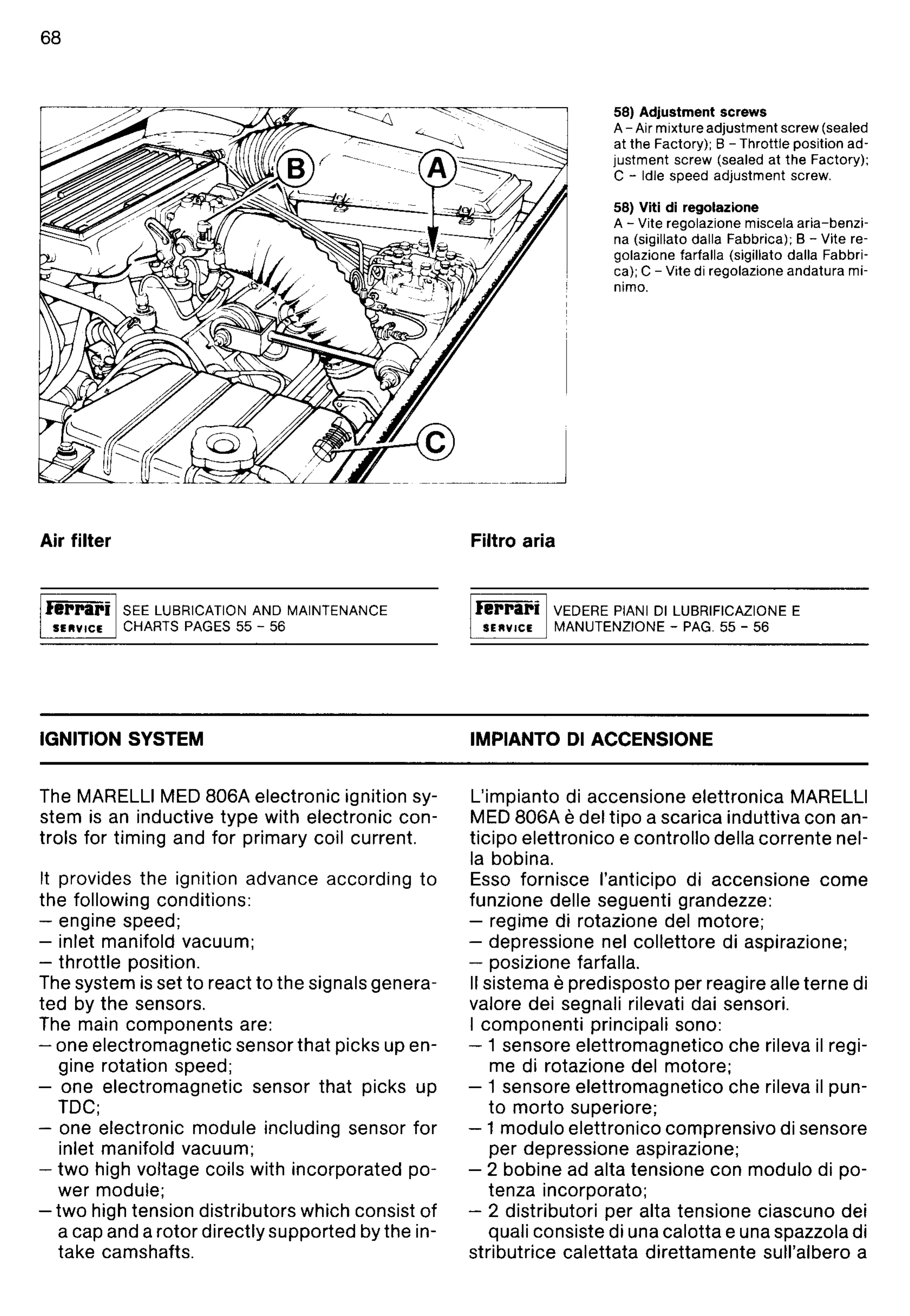

68
------
- ----
- --. --
Air filter
lerrari SEE LUBRICATION ANO MAINTENANCE
'''VICE CHARTS PAGES 55 - 56
IGNITION SYSTEM
58) Adjustment screws
A - Air mixture adjustment screw (sealed
at the Factory); B -
Throttle position ad-
justment screw (sealed at the Factory);
C - Idle speed
adjustment screw.
58) Viti di regolazione
A - Vite regolazione miscela aria-benzi-
na (sigillato dalla Fabbrica); B - Vite re-
golazione farfalla (sigillato dalla Fabbri-
cal; C - Vite di regolazione andatura mi-
nlmo.
- ----------~
Filtro aria
lerrari VEOERE PIANI 01 LUBRIFICAZIONE E
SERVICE MANUTENZIONE - PAG. 55 - 56
IMPIANTO 01 ACCENSIONE
The MARELLI MED 806A electronic ignition sy-
stem
is an inductive type with electronic con-
trols for timing and
for primary coil current.
It provides the ignition advance according to
the following conditions:
- engine speed;
- inlet manifold vacuum;
- throttle position.
The system
is set to react to the signals genera-
ted by
the sensors.
The main components are:
- one electromagnetic sensor that picks up en-
gine rotation speed;
- one electromagnetic sensor that picks up
TOC'
,
- one electronic module including sensor for
inlet manifold vacuum;
-
two high voltage coils with incorporated po-
wer module;
-
two high tension distributors which consist of
a cap and a rotor directlysupported by the in-
take camshafts.
L'impianto di accensione elettronica MARELLI
MED 806A
edel tipo a scarica induttiva con an-
ticipo elettronico e controllo della corrente nel-
la bobina.
Esso fornisce I'anticipo di accensione
come
funzione delle seguenti grandezze:
- regime di rotazione del motore;
- depressione nel collettore di aspirazione;
- posizione farfalla.
II sistema epredisposto per reagire aile terne di
valore dei segnali rilevati dai sensori.
I componenti principali sono:
- 1 sensore elettromagnetico che rileva
il regi-
me di rotazione del motore;
- 1 sensore elettromagnetico che rileva
il pun-
to morto superiore;
- 1 modulo elettronico comprensivo di sensore
per depressione aspirazione;
- 2 bobine ad alta tensione con modulo di po-
tenza incorporato;
- 2 distributori per alta tensione ciascuno dei
quali consiste di una calotta e una spazzola di
stributrice calettata direttamente sull'albero a
