Ferrari 328 - Valve Clearance Adjustment

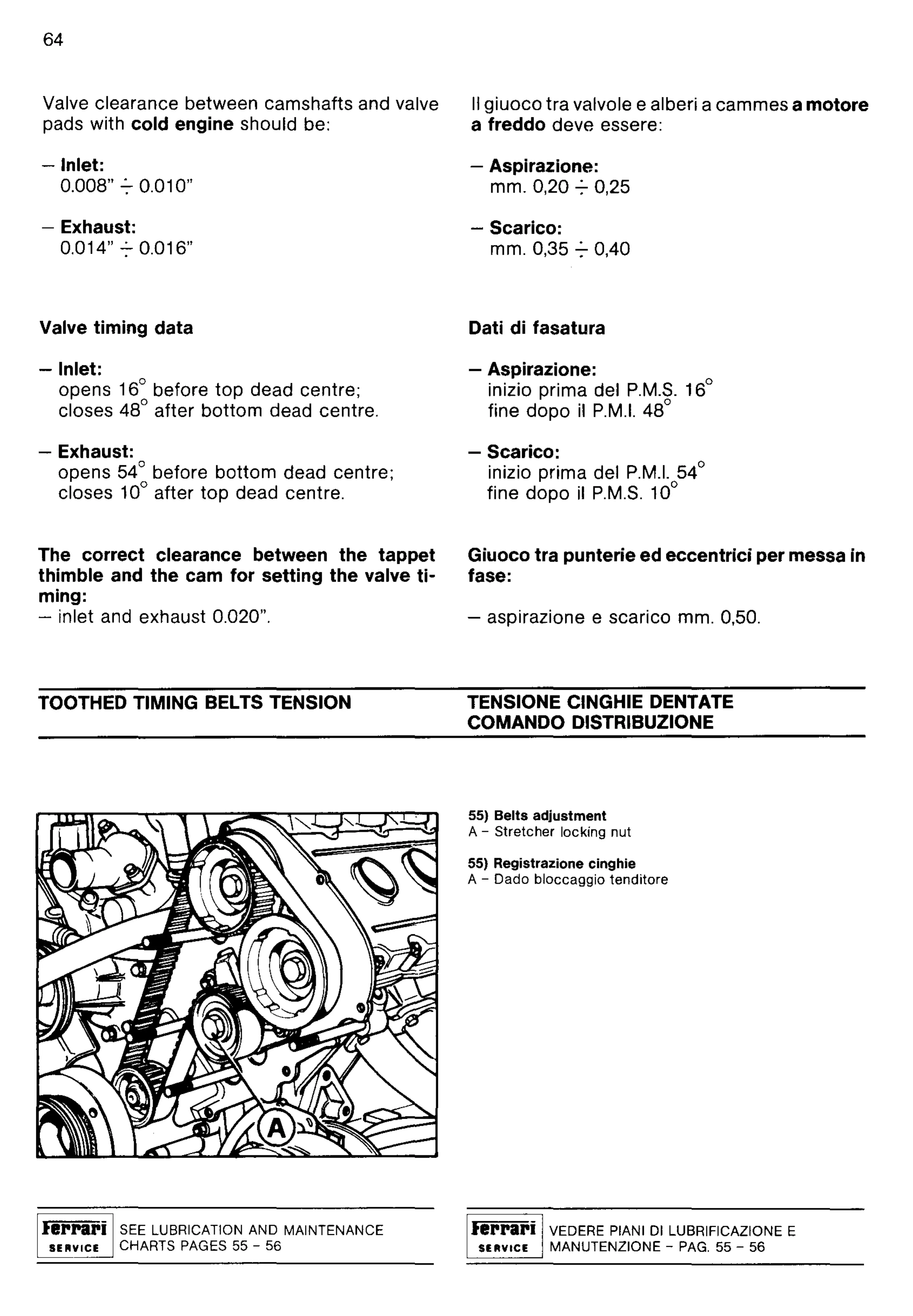

64
Valve clearance between camshafts and valve
pads with
cold engine should be:
- Inlet:
0.008"
-:- 0.010"
- Exhaust:
0.014"
-:- 0.016"
Valve
timing data
- Inlet:
°
opens 16 before top dead centre;
°
closes 48 after bottom dead centre.
- Exhaust:
°
opens 54 before bottom dead centre;
°
closes 10 after top dead centre.
The
correct clearance between the tappet
thimble and the cam for setting the valve ti-
ming:
- inlet and exhaust 0.020".
TOOTHED TIMING BELTS TENSION
Ferrari SEE LUBRICATION AND MAINTENANCE
.E "VICE CHARTS PAGES 55 - 56
II giuoco tra valvo Ie e alberi a cammes a motore
a freddo deve essere:
- Aspirazione:
mm. 0,20
-:- 0,25
-
Scarico:
mm. 0,35 -:- 0,40
Dati
di fasatura
- Aspirazione:
inizio prima del
P.M.S. 16°
fine
dopo il P.M.I. 48°
- Scarico:
inizio prima del
P.M.!. 54°
fine
dopo il P.M.S. 10°
Giuoco tra punterie ed eccentrici per messa in
fase:
- aspirazione e scarico mm. 0,50.
TENSIONE CINGHIE DENTATE
COMANDO DISTRIBUZIONE
55) Belts adjustment
A - Stretcher locking nut
55) Registrazione cinghie
A - Dado bloccaggio tenditore
lerrari VEDERE PIANI 01 LUBRIFICAZIONE E
."V'CE MANUTENZIONE - PAG. 55 - 56
