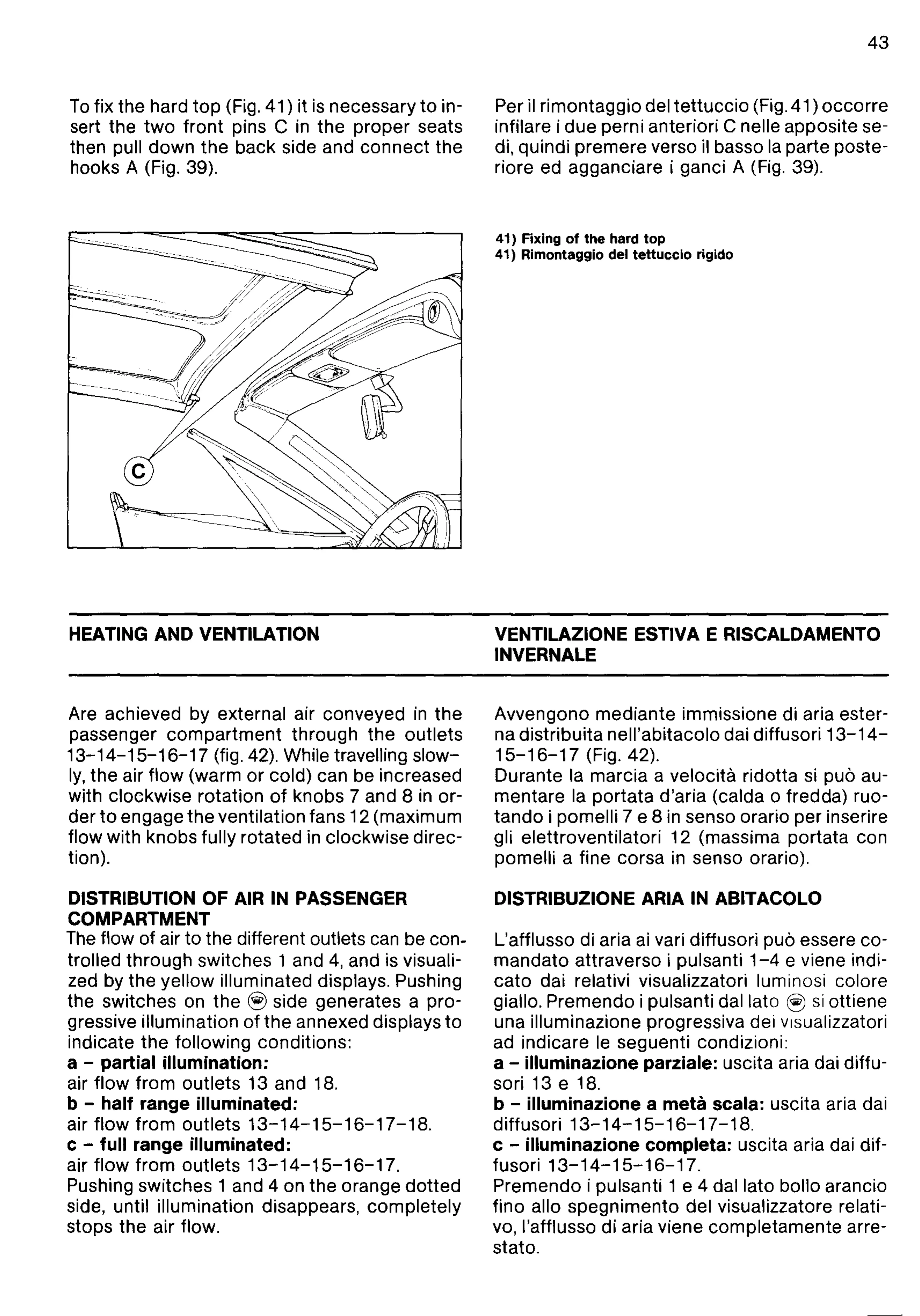

To
fix the hard
top
(Fig. 41) it
is
necessary
to
in-
sert the
two
front
pins C in
the
proper
seats
then pull
down
the
back
side and
connect
the
hooks A (Fig. 39).
-
---
c
HEATING AND VENTILATION
Are achieved by external air conveyed
in
the
passenger
compartment
through
the
outlets
13-14-15-16-17
(fig. 42). While travelling
slow-
ly,
the
air
flow
(warm
or
cold)
can be increased
with clockwise
rotation
of
knobs 7 and 8 in or-
der
to
engage
the
ventilation fans 12 (maximum
flow with knobs fully rotated in
clockwise
direc-
tion).
DISTRIBUTION OF AIR IN PASSENGER
COMPARTMENT
The flow of air
to
the different outlets can be
con·
trolled
through
switches 1 and
4,
and is visuali-
zed by
the
yellow
illuminated displays. Pushing
the switches on
the
® side generates a pro-
gressive illumination
of
the
annexed displays
to
indicate
the
following conditions:
a -
partial
illumination:
air
flow
from
outlets
13 and 18.
b -
half
range
illuminated:
air
flow
from
outlets
13-14-15-16-17-18.
c -
full
range
illuminated:
air
flow
from
outlets
13-14-15-16-17.
Pushing switches 1 and 4 on
the
orange
dotted
side, until illumination disappears,
completely
stops
the
air flow.
43
Per
iI
rimontaggio
del
tettuccio
(Fig. 41)
occorre
infilare i
due
perni anteriori C nelle
apposite
se-
di, quindi
premere
verso
iI
basso la parte
poste-
riore ed agganciare i ganci A (Fig. 39).
41) Fixing
of
the
hard
top
41) Rlmontagglo del
tettuccio
rigldo
VENTILAZIONE ESTIVA E RISCALDAMENTO
INVERNALE
Avvengono
mediante
immissione di aria ester-
na distribuita nell'abitacolo dai diffusori
13-14-
15-16-17
(Fig. 42).
Durante la marcia a velocita ridotta si
pUG
au-
mentare
la
portata
d'aria (calda 0 fredda) ruo-
tando
i pomelli 7 e 8 in senso orario per inserire
gli
elettroventilatori
12 (massima
portata
con
pomelli a fine corsa in senso orario).
DISTRIBUZIONE ARIA IN ABITACOLO
L'afflusso di aria
ai
vari diffusori
pUG
essere co-
mandato
attraverso i pulsanti
1-4
e viene indi-
cato
dai relativi visualizzatori luminosi colore
giallo. Premendo i pulsanti
dallato
®
si
ottiene
una illuminazione progressiva dei vlsualizzatori
ad indicare
Ie
seguenti condizioni:
a - iIIuminazione parziale: uscita aria dai diffu-
sori 13 e 18.
b - iIIuminazione a
meta
scala:
uscita aria dai
diffusori
13-14-15-16-17-18.
c -
iIIuminazione
completa:
uscita aria dai dif-
fusori
13-14-15-16-17.
Premendo
i pulsanti 1 e 4
dallato
bollo arancio
fino
allo
spegnimento
del visualizzatore relati-
vo, I'afflusso di aria viene
completamente
arre-
stato.
