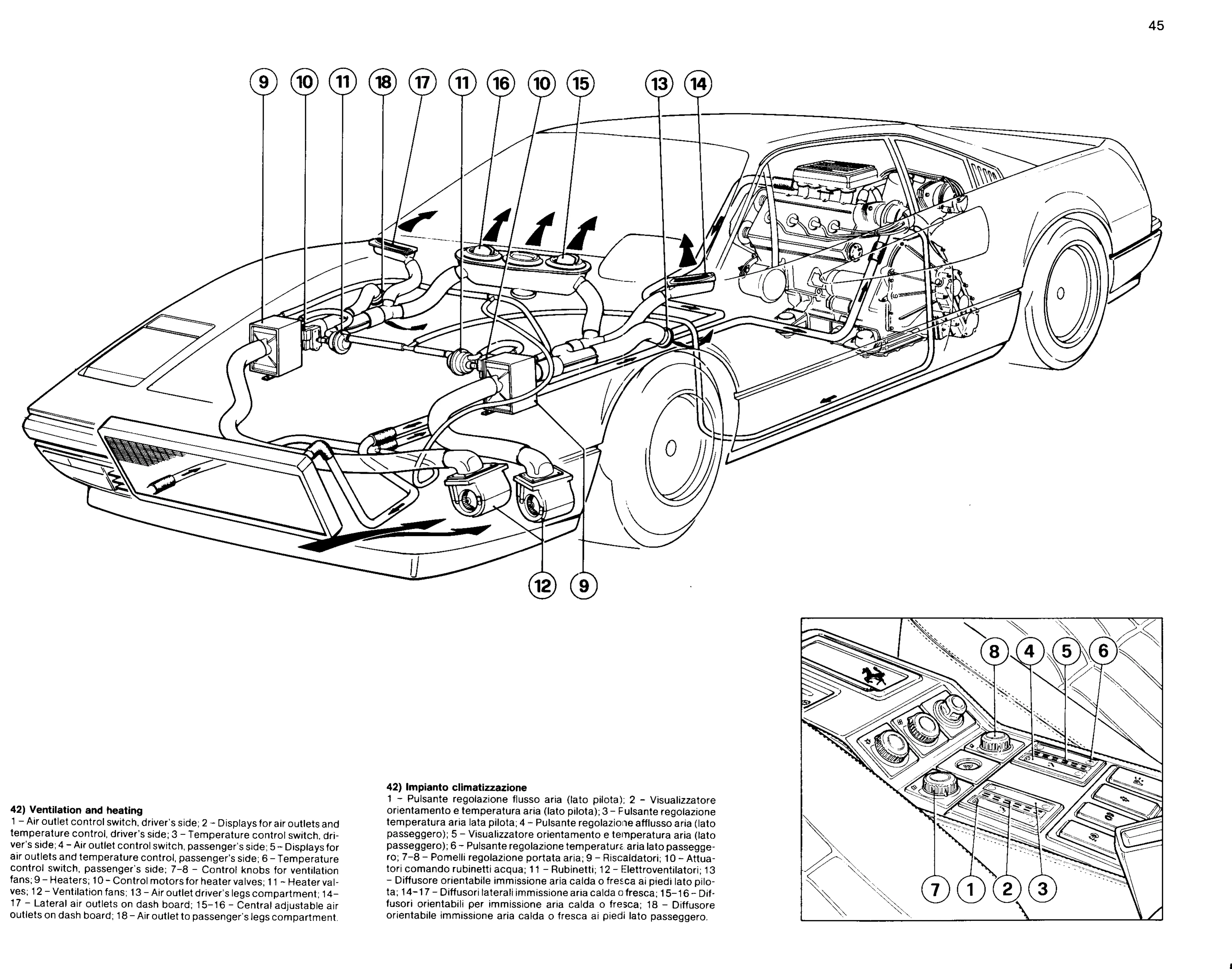

42) Ventilation and heating
1- Air outlet control switch, driver's side; 2 - Displays for air outlets and
temperature control, driver's side; 3 - Temperature control switch, dri-
ver's side; 4 - Air outlet control switch, passenger's side; 5- Displays for
air outlets and
temperature control, passenger's side; 6 - Temperature
control switch, passenger's side; 7-8 - Control knobs for ventilation
fans; 9 - Heaters;
10- Control motors for heatervalves; 11 - Heaterval-
ves;
12 - Ventilation fans; 13 - Air outlet driver's legs compartment; 14-
17 - Lateral air outlets on dash board; 15-16 - Central adjustable air
outlets on dash board; 18- Air
outlet to passenger's legs compartment
42) Impianto climatizzazione
1 - Pulsante regolazione flusso aria (lata pilota); 2 - Visualizzatore
orientamento e temperatura aria (lata pilota); 3 - Fulsante regolazione
temperatura aria lata pilota; 4 - Pulsante regolaziol1e afflusso aria (lata
passeggero); 5 - Visualizzatore
orientamento e temperatura aria (lata
passeggero); 6 - Pulsante regolazione
temperature aria lata passegge-
ro;
7-8 - Pomelli regolazione portata aria; 9 - Riscaldatori; 10 - Attua-
tori
comando rubinetti acqua; 11 - Rubinetti; 12 - Elettroventilatori; 13
- Diffusore orientabile immissione aria calda 0 fresca ai piedi lata pilo-
ta; 14-17 - Diffuseri laterali immissione aria calda a fresca; 15-16 - Dif-
fusori orientabili per immissione aria calda 0 fresca; 18 - Diffusore
orientabile immissione aria calda a fresca
ai piedi lata passeggero.
?'~
~ ~
",
