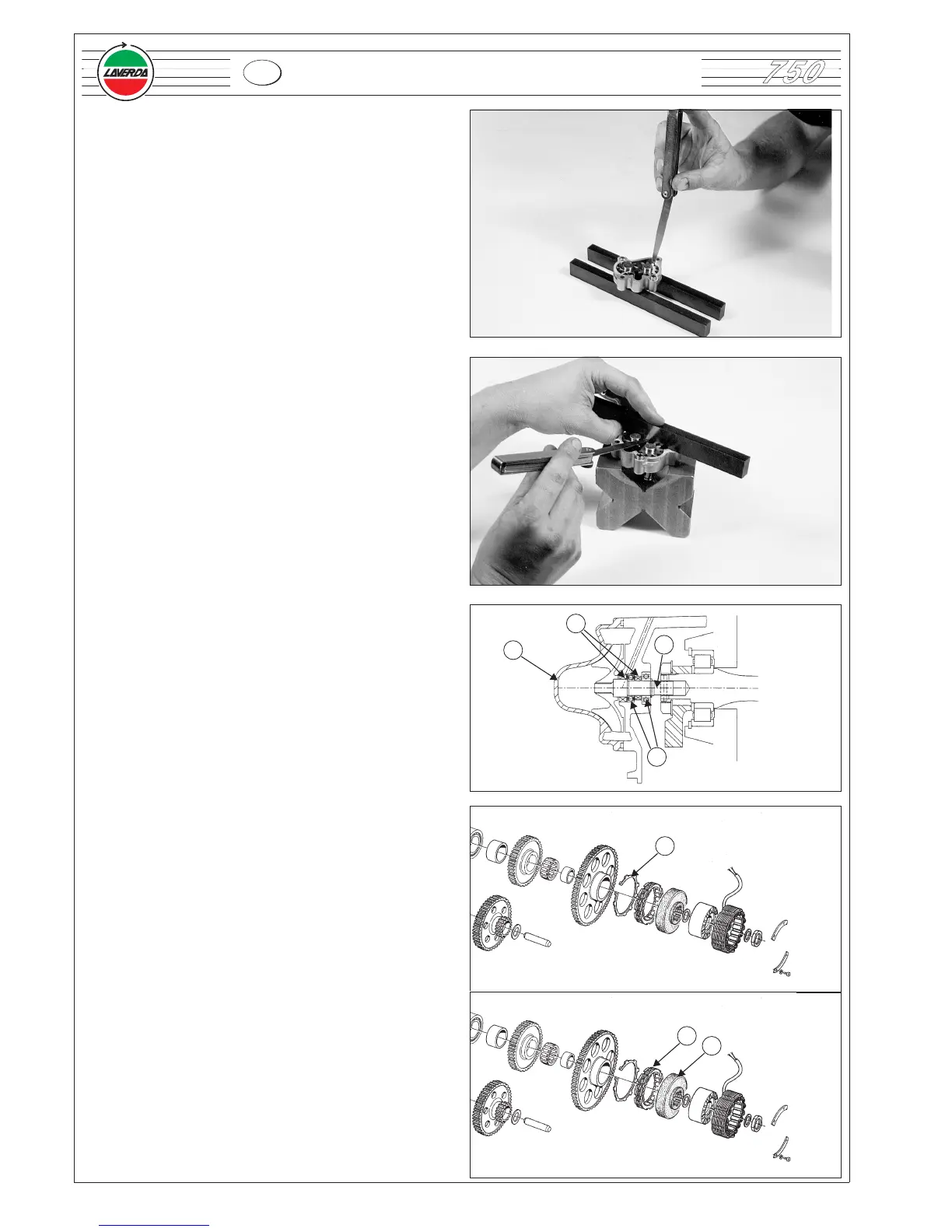

3.4.8 Pompa olio
•
Verificare che il corpo pompa olio non presenti segni di
usura, rigature, solchi e scalini
•
Controllare il gioco degli ingranaggi pompa olio;
gioco tra i denti degli ingranaggi non superiore a
0,10 mm
gioco tra ingranaggi e corpo pompa non superiore a
0,10 mm
•
gioco tra ingranaggi e carter non superiore a 0,10 mm
3.4.9 Pompa acqua
• pulire da eventuali incrostazioni del liquido refrigerante il
coperchio pompa acqua 1;
• verificare che l’alberino pompa acqua 4 non presenti
solchi o rigature;
•
controllare lo stato di usura dei cuscinetti 2 e delle
guarnizioni paraoli 3.
Nel caso il paraolio presenti il labbro deteriorato,
procedere alla sostituzione;
Prima di procedere al rimontaggio é necessario pulire
accuratamente il tutto lubrificando i particolari di
accoppiamento con olio motore.
3.4.10 Ruota libera e dispositivo di avviamento
•
Rimuovere l’anello di fermo ruota libera 1;
•
Verificare la ruota libera 1 e la pista di lavoro sul disco di
comando 2 (in caso di danno o usura procedere alla
sostituzione);
100
750
3 - MOTORE
I
1
3
2
4
1
1
2
