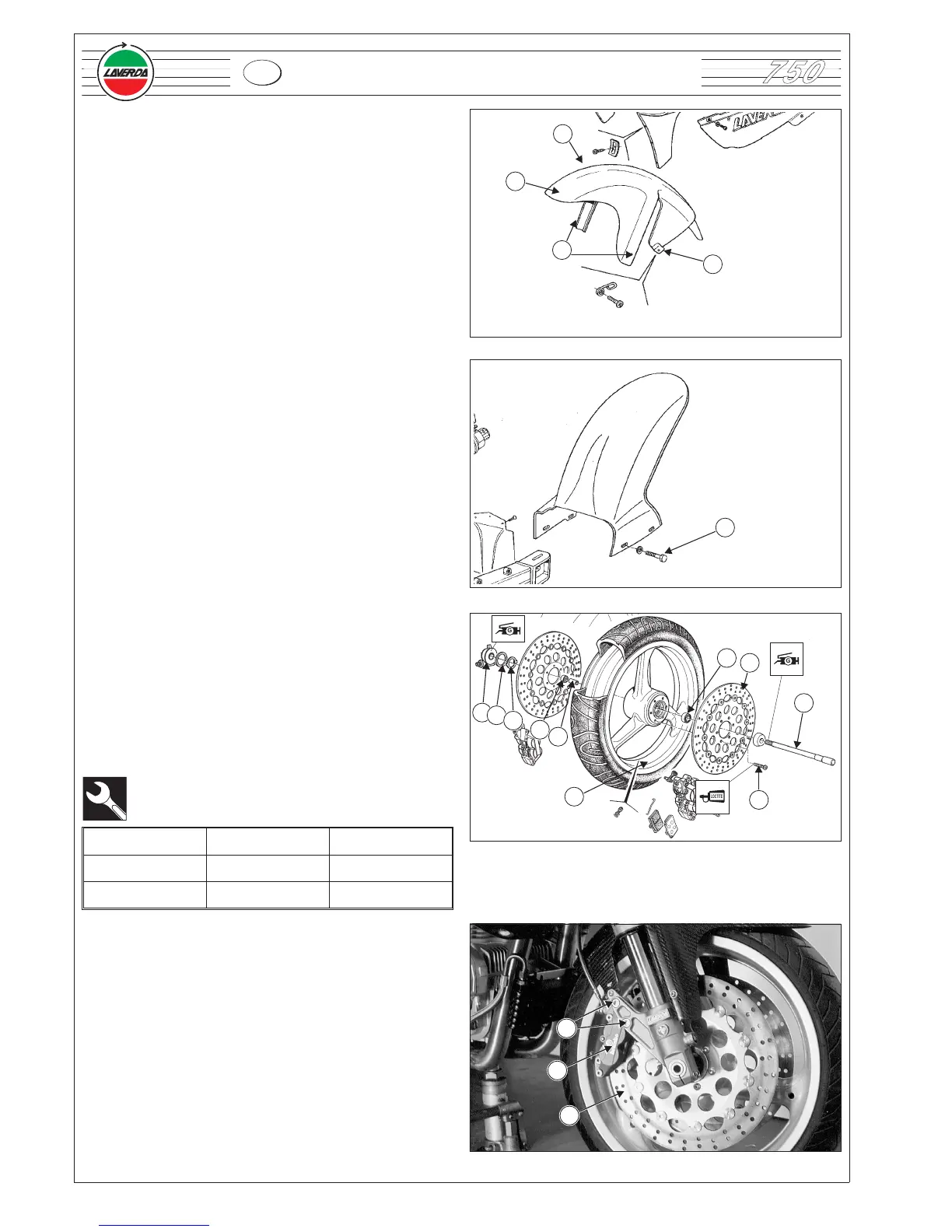

Laverda 750S - Ruota Anteriore; Costruzione; Rimozione E Smontaggio

Rimozione parafango anteriore
•
svitare le due viti A e le altrettante viti B;
•
rimuovere il parafango anteriore 1;
A n° 2 viti TCBEI M6x25
B n° 2 viti TCBEI M6x16
Rimozione copriruota posteriore
•
svitare le quattro viti fissaggio copriruota;
•
rimuovere il copriruota posteriore;
A n°4 viti TCBEI M6x12
6.2 RUOTA ANTERIORE
6.2.1 Costruzione
1 disco freno anteriore diam.320 mm.
2 cuscinetto a sfere 17x47x14
3 ruota anteriore
4 distanziale interno
5 cuscinetto a sfere 15x42x13
6 trascinatore
7 anello di tenuta G40x50x4
8 rinvio contachilometri
simbolo Nm kgm
A 60 6,0
B 20 2,0
6.2.2 Rimozione e smontaggio
Rimozione ruota anteriore
•
posizionare un sollevatore sotto il motore;
•
svitare le quattro viti A fissaggio pinze freni anteriori 1;
•
rimuovere le pinze dai dischi freno 2;
192
750
6 - VESTIZIONE / CICLISTICA
I
B
B
A
1
A
8
7
6
5
4
2
1
3
B
A
A
2
1
G
G
LOCTITE
243
