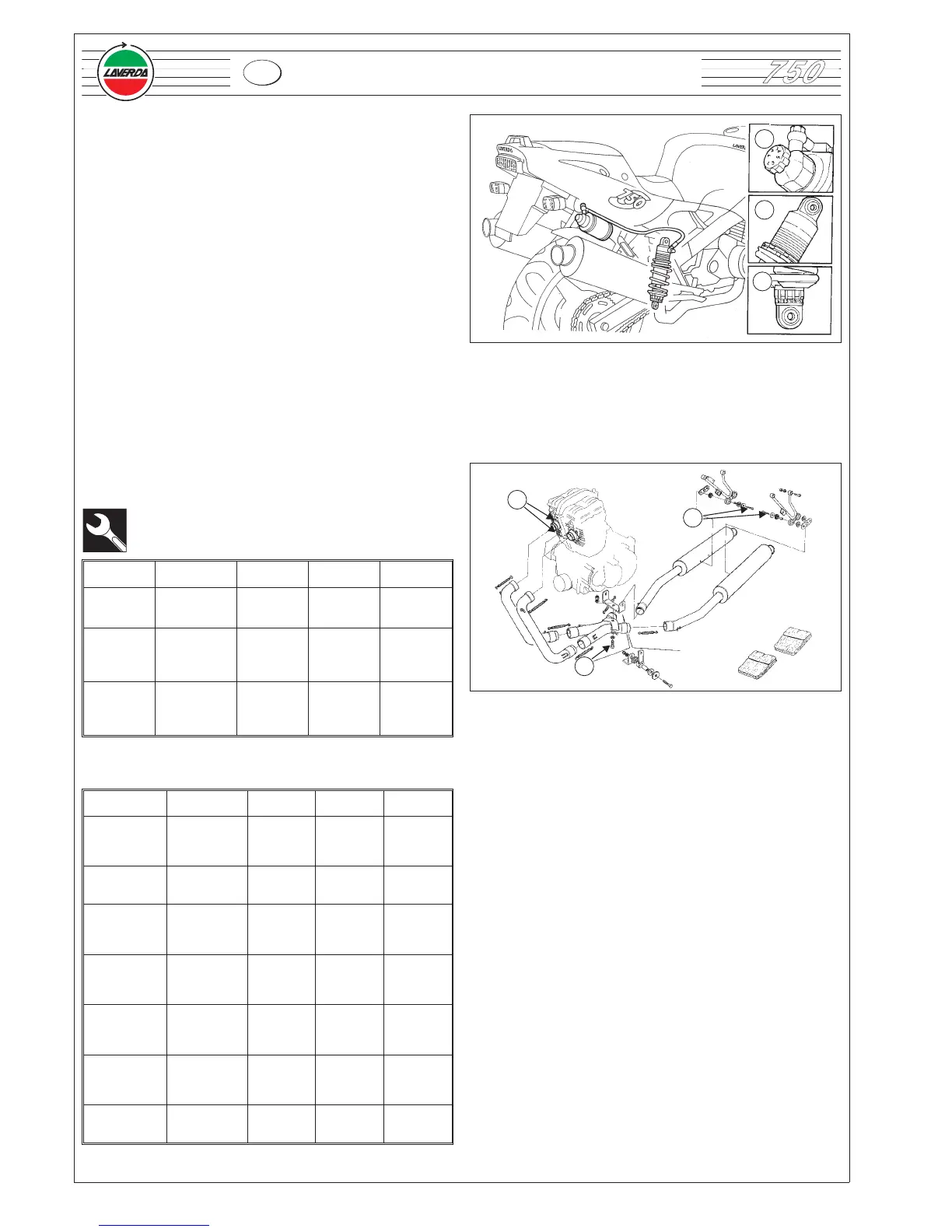

2.3.14 Regolazione dell’ammortizzatore posteriore
L’ammortizzatore è dotato delle seguenti regolazioni:
Compressione 1:
•
il registro dispone di 20 scatti;
•
posizione “1” = minima durezza.
Precarico molla 2:
•
agire sulle ghiere di registro;
•
variazione max molla = 10 mm in compressione.
Estensione 3:
•
il registro dispone di 24 scatti;
•
posizione “1” = minima durezza.
2.3.15 Controllo bulloneria impianto di scarico
•
controllare la bulloneria dell’impianto di scarico
rispettando le coppie di serraggio sotto indicate;
Simbolo Descrizione Q.tà Nm Kgm
A
Viti fissaggio
silenziatori
4 20 2,0
B
Viti fissaggio
supp.
crocera
3 20 2,0
C
Viti fissaggio
flangia in
testa
6 12 1,2
2.3.16 Controllo bulloneria generale
Descrizione Filettatura Nm Kgm Loctite
Dado perno
ruota
posteriore
M18X1,5 85 8,5 /
Perno ruota
anteriore
M14X1,5 60 6,0 /
Viti fiss.
Ammortizza-
tore
M10 45 4,5 /
Ghiera
cannotto di
sterzo
M25X1 20-22 2,0-2,2 /
Viti dischi
freno
anteriore
M8 20 2,0 243
viti disco
freno
posteriore
M8 20 2,0 243
Viti piastre
forcella
M8 25 2,5 /
