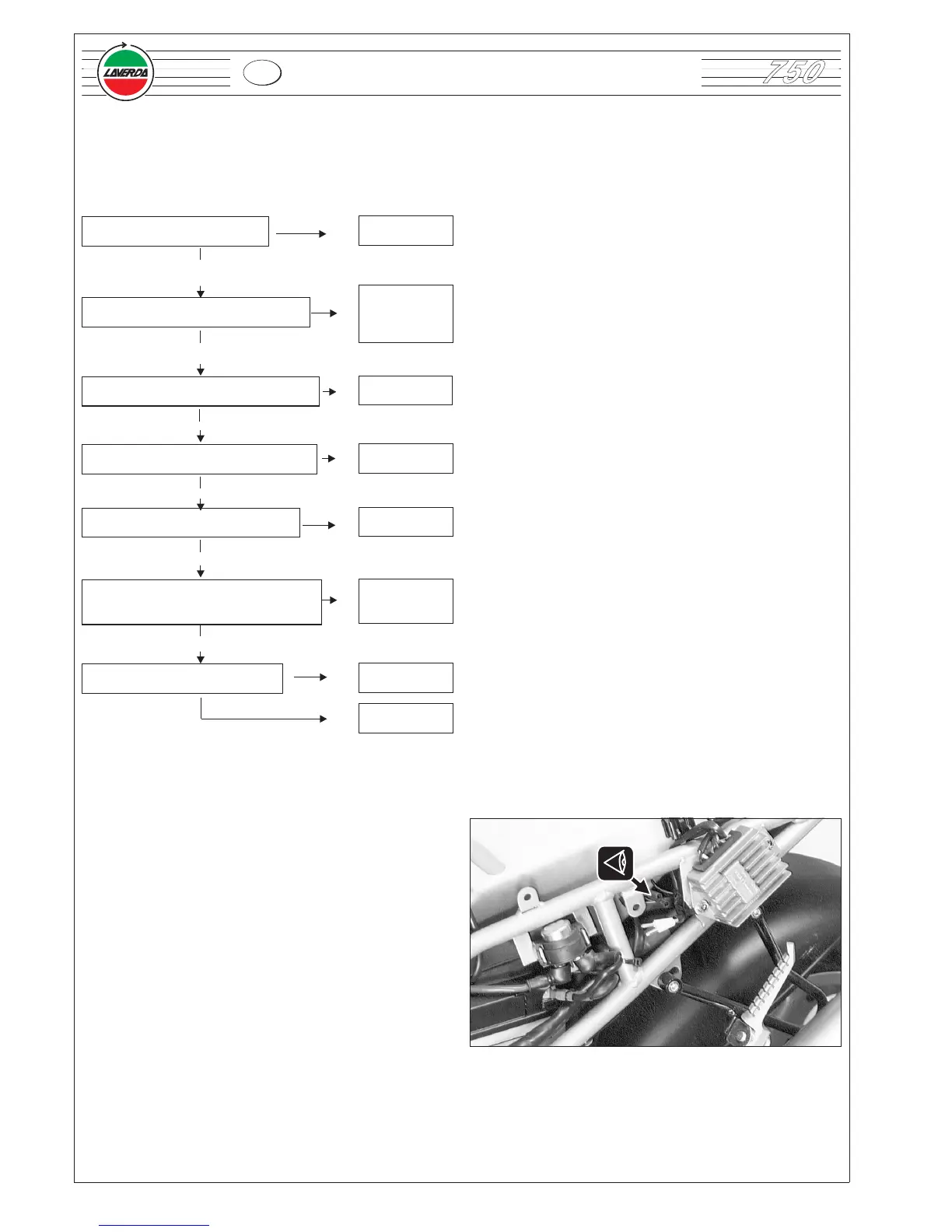

7.2 LOCALIZZAZIONE GUASTI PER
SCARICAMENTO BATTERIA
La batteria si scarica rapidamente:
ci sono accessori che consumano
eccessiva corrente elettrica ?
SI
sostituisci
accessori
NO
ci sono perdite di corrente nella batteria ?
SI
-cortocircuito
cablaggio
- batteria
difettosa
NO
è corretto il valore di tensione tra i poli della
batteria ?
NO
- batteria
difettosa
SI
la resistenza tra i fili del generatore è nulla?
(v.§ 7.3.1)
SI
- statore
difettoso
NO
la tensione tra i fili del generatore da’ un
valore non corretto ? (v. §.7.3.2)
SI
- generatore
difettoso
NO
i valori di resistenza tra i fili del regolatore di
tensione non sono corretti ? (v.
§.7.8.1-7.9.2)
SI
- regolatore
guasto
NO
ci sono cortocircuiti nel cablaggio ?
SI
- cablaggio
difettoso
NO
- batteria
difettosa
7.3 CONTROLLO GENERATORE
•
rimuovere schienale e sella (v.§ 6.1.2);
•
togliere la carenatura posteriore (v.§ 6.1.2);
•
sconnettere il connettore proveniente dal generatore
(l’unico con due fili gialli);
246
750
7 - IMPIANTO ELETTRICO
