Laverda 750S - Coperchio Frizione; Frizione Completa

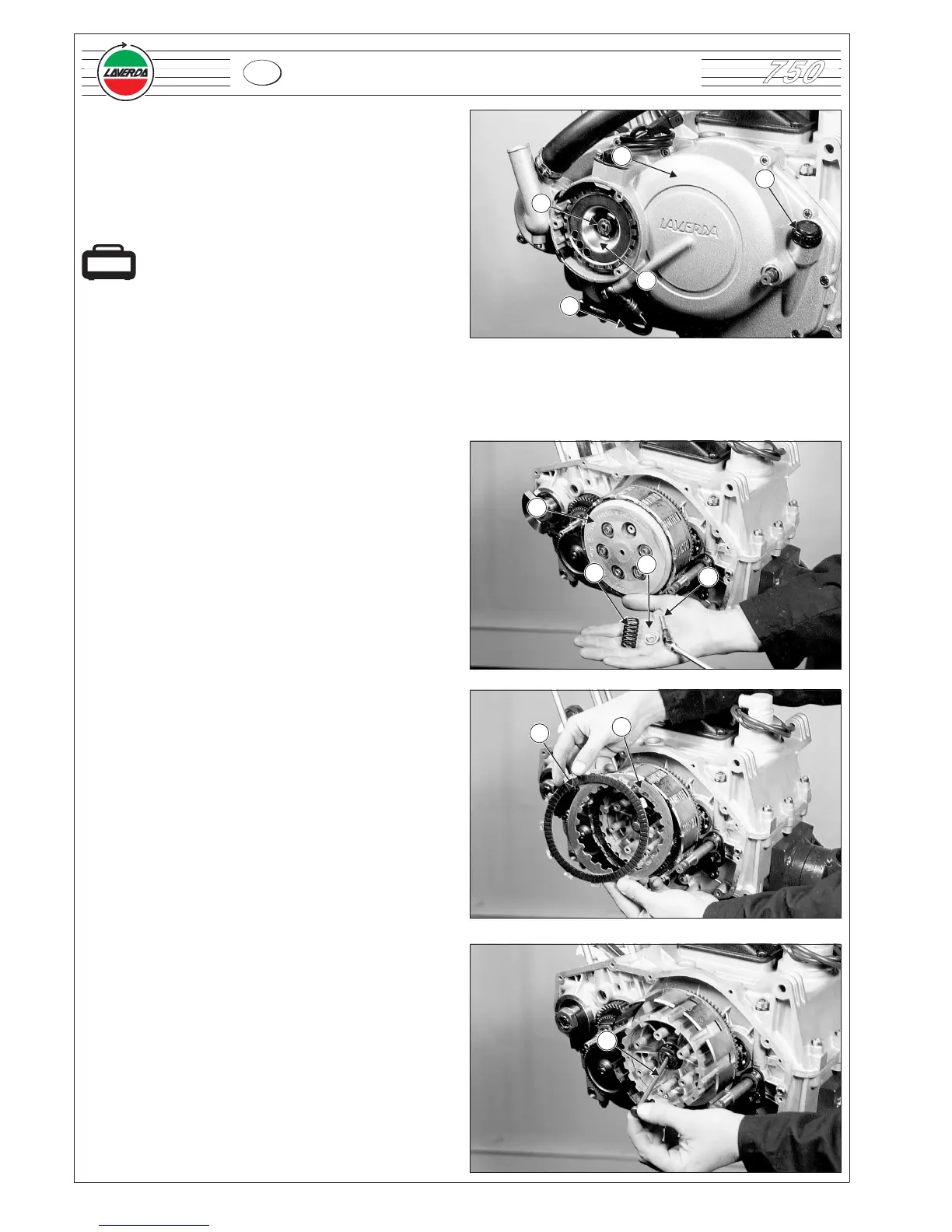

3.3.3 Coperchio frizione
Togliere
•
dado di fissaggio ruota fonica 1 (utilizzare una pistola
pneumatica);
•
ruota fonica 2 utilizzando l’apposito attrezzo speciale
Estrattore ruota fonica cod.061008000033
•
asta di controllo livello olio 3;
•
tubazione olio 4;
•
viti fissaggio coperchio frizione;
•
coperchio frizione 5;
•
guarnizione coperchio frizione;
3.3.4 Frizione completa
Togliere
•
viti tenuta molla frizione 1;
• scodellino frizione 2;
•
molla frizione 3;
• spingidisco 4;
•
dischi guarniti 5;
•
dischi in acciaio 6;
•
asta di spinta 7;
70
750
3 - MOTORE
I
2
1
1
2
3
4
5
6
7
TOOL
3
4
5
