NOTA
: Per evitare danni alle guarnizioni paraolio
utilizzare l’attrezzo speciale, ciò faciliterà il
montaggio del coperchio frizione.
Boccola montaggio paraolio ruota fonica,
cod.061008000037
•
avvitare le viti di fissaggio coperchio frizione rispettando
la numerazione;
viti fissaggio coperchio frizione: 12 Nm
(1,2 kgm)

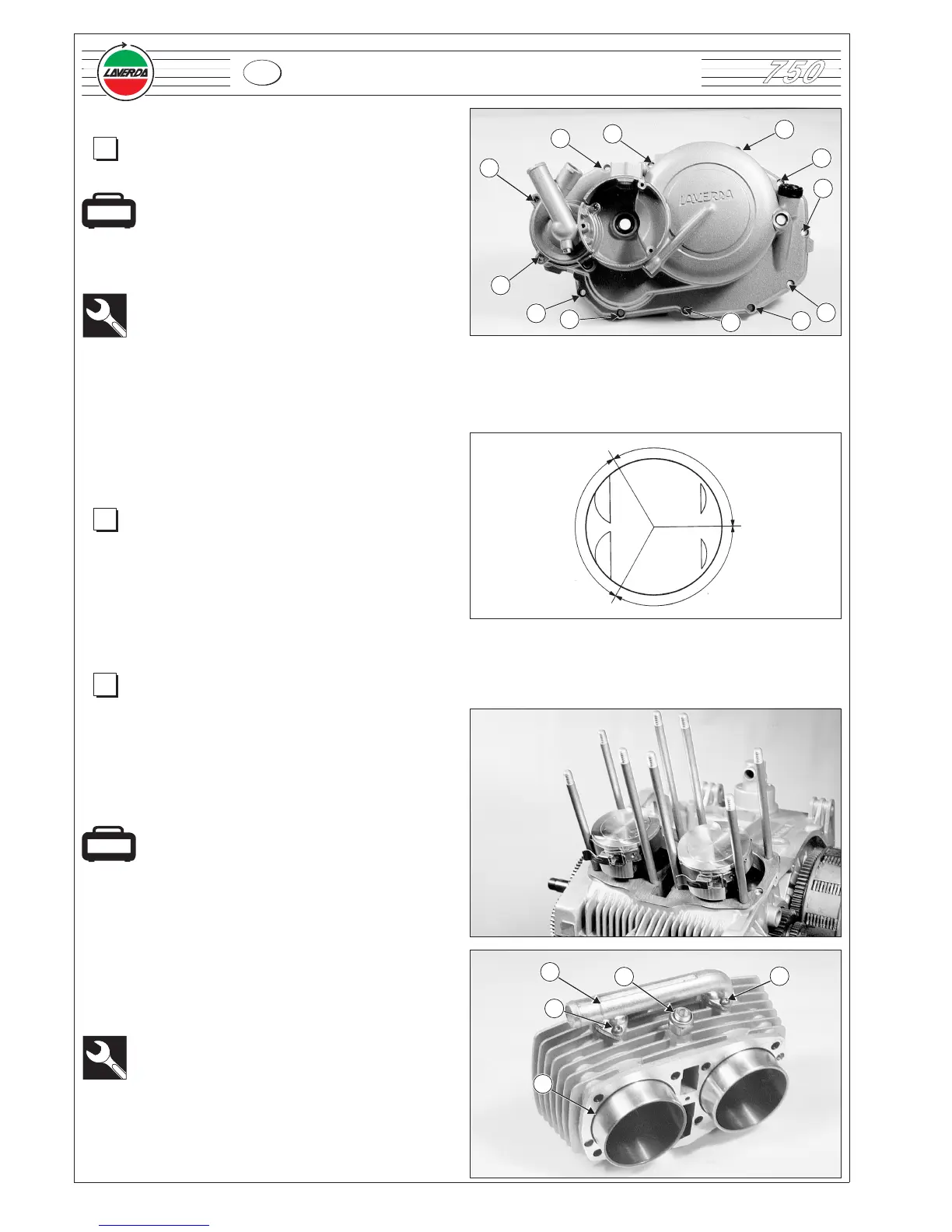

3.5.12 Montaggio pistone e cilindro
•
Verificare che tutti i particolari siano puliti e sgrassati;
•
montare le fasce elastiche sui pistoni;
NOTA
: I tagli delle fasce elastiche devono essere sfasati
tra di loro di 120°.
La scritta “TOP” sulla fascia deve essere
disposta verso l’alto.
Installare
:
•
guarnizione carter cilindro;
• spinotti nei pistoni;
NOTA
: Lubrificare il piede di biella prima del montaggio
dello spinotto.
•
anello elastico di fermo spinotto;
•
Montare l’apposito attrezzo speciale stringifasce.
Stringifasce pistoni cod.061008000030
Installare
:
•
guarnizione entrata uscita acqua;
•
collettore di ingresso acqua 1;
•
viti di fissaggio collettore acqua 2;
viti fissaggio collettore: 12 Nm (1,2 kgm)
•
avvitare leggermente il tenditore catena distribuzione 3;
•
installare guarnizione OR 4;
