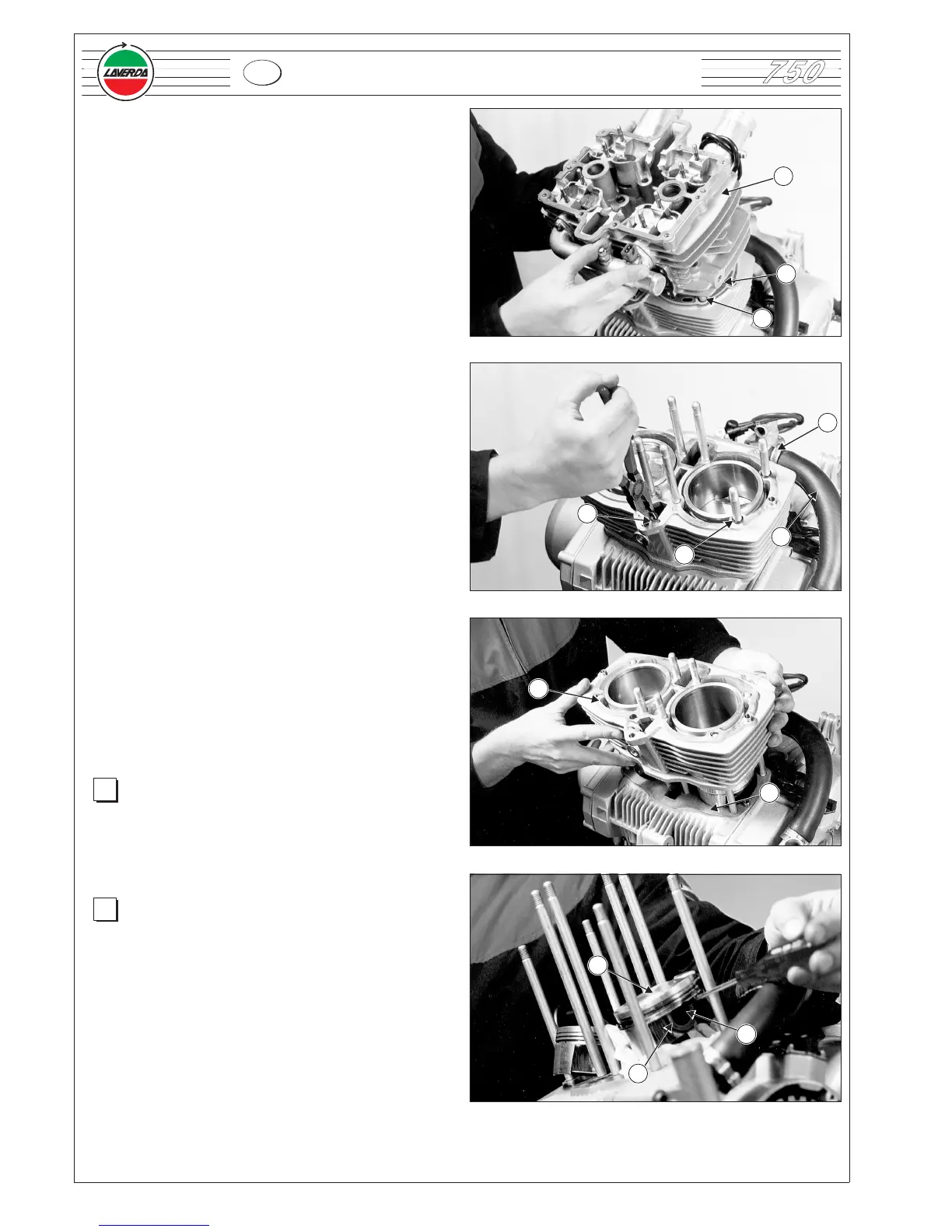

3.3.2 Cilindro e pistone
Togliere
•
pattino anteriore catena distribuzione 1;
•
fascetta 2;
•
manicotto mandata H2O 3;
•
OR testa / cilindro 4
•
cilindro 5;
• guarnizione carter - cilindro 6;
NOTA : Per evitare rimontaggi errati, contrassegnare i
pistoni.
NOTA : Prima di togliere l’anello dello spinotto pistone
coprire il carter con uno straccio pulito per evitare
che l’anello cada nella cavità del carter.
Rimuovere
•
anello spinotto pistone 1;
•
spinotto pistone 2;
•
pistoni 3;
