dado di fissaggio frizione M18x1 sx 8 utilizzando
l’apposito attrezzo speciale;
Attrezzo per smontaggio frizione
cod. 061008000022
•
rondella 9;
•
campana frizione completa 10 (campana + corona
frizione);
•
rondella posizionata sotto la campana frizione 11;

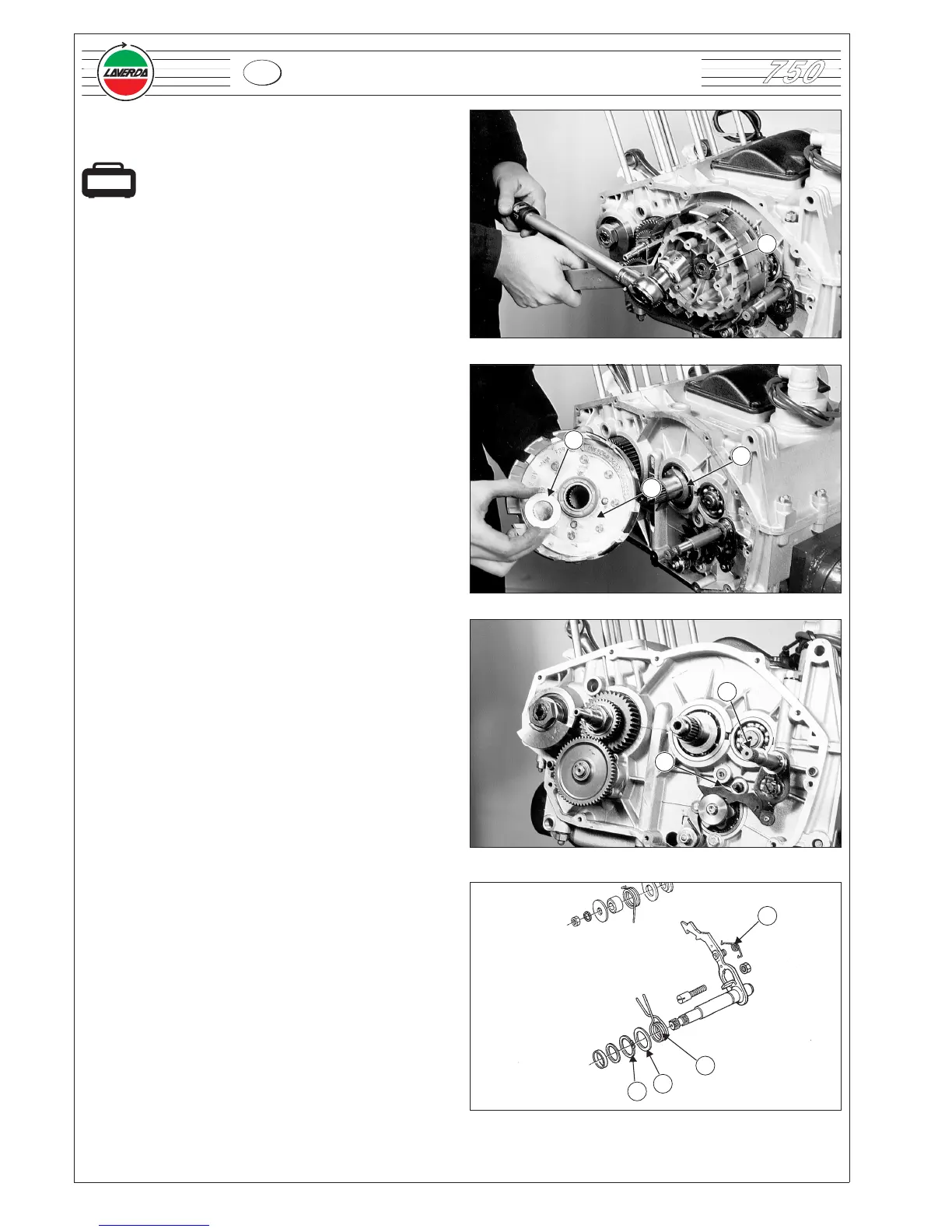

3.3.5 Gruppo selettore cambio
Smontaggio albero selettore cambio
•
Alzare la levetta del selettore 1;
•
Sfilare l’albero selettore cambio 2;
Togliere
•
anello seeger 1;
•
rondella 2;
•
molla richiamo selettore 3;
•
molla richiamo levetta selettore 4;
72
750
3 - MOTORE
I
TOOL
8
9
10
1
2
4
3
2
1
11
