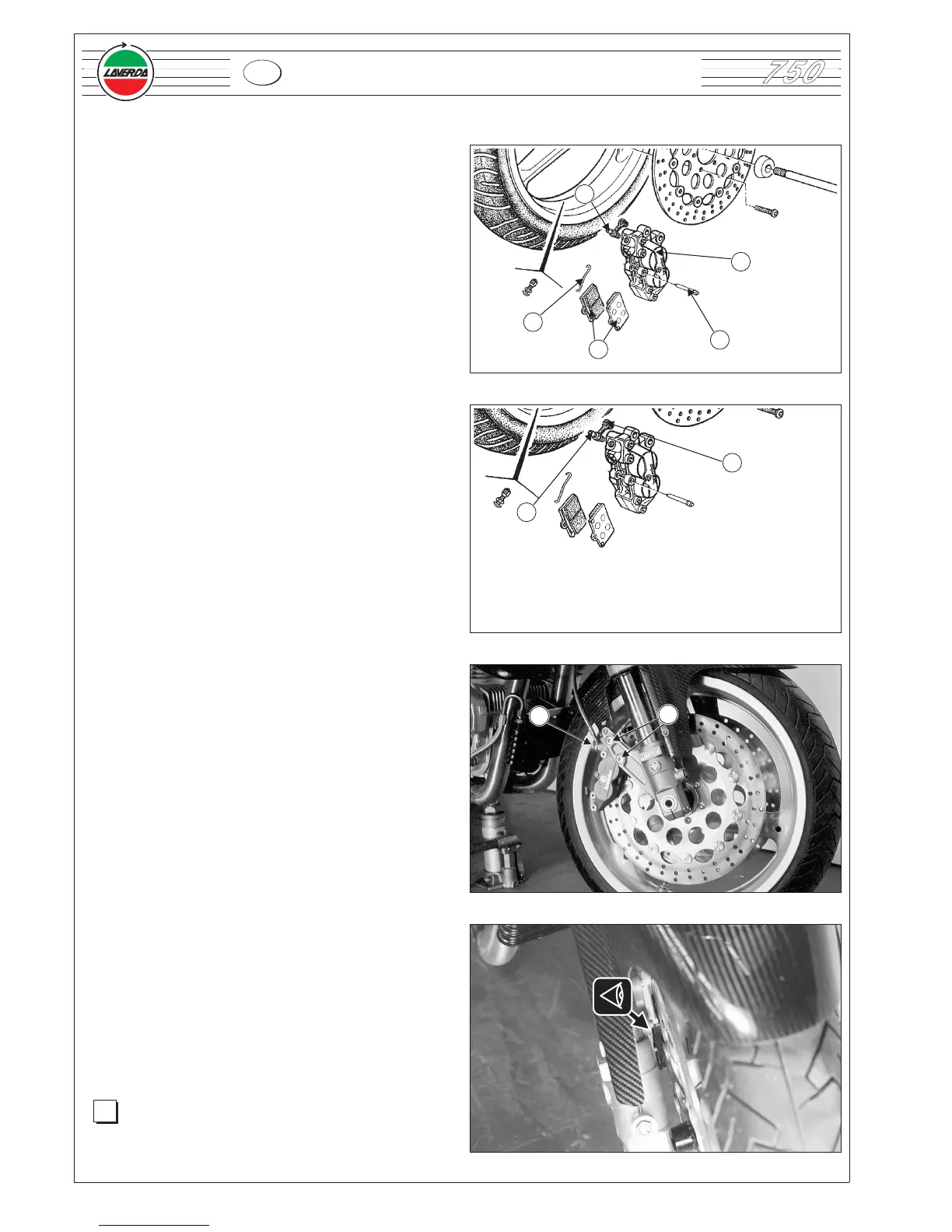

6.6 PINZE FRENO ANTERIORE
6.6.1 Costruzione
1 Pinza freno
2 Spurgo pinza
3 Perno
4 Pastiglie
5 Molla richiamo pastiglia
6.6.2 Rimozione pinze
•
rimuovere il coperchio del serbatoio olio freno anteriore
svitando le due viti che lo fissano;
•
rimuovere i tappi delle valvole di spurgo 1 di entrambe le
pinze;
•
applicare due tubetti trasparenti alle valvole di spurgo 2
facendole giungere ad una vaschetta;
•
allentare le valvole di spurgo;
•
agire sulla leva freno fino alla fuoriuscita completa
dell’olio;
• svitare le viti 3 fissaggio tubazioni olio;
•
staccare le tubazioni dalle pinze;
•
svitare le viti 4 fissaggio pinze;
•
rimuovere le pinze;
6.6.3 Ispezione e sostituzione pastiglie
Ispezione pastiglie
•
controllare visivamente attraverso l’apertura superiore
della pinza che lo spessore del materiale d’attrito delle
pastiglie freno non sia insufficiente;
Spessore del materiale d’attrito a pastiglia nuova 8,5 mm
Limite di servizio 4 mm
Smontaggio pastiglie
NOTA
: Per la sostituzione pastiglie non è necessario
rimuovere le pinze dal motociclo.
Nello svolgimento di questa operazione far attenzione a
non premere la leva freno.
